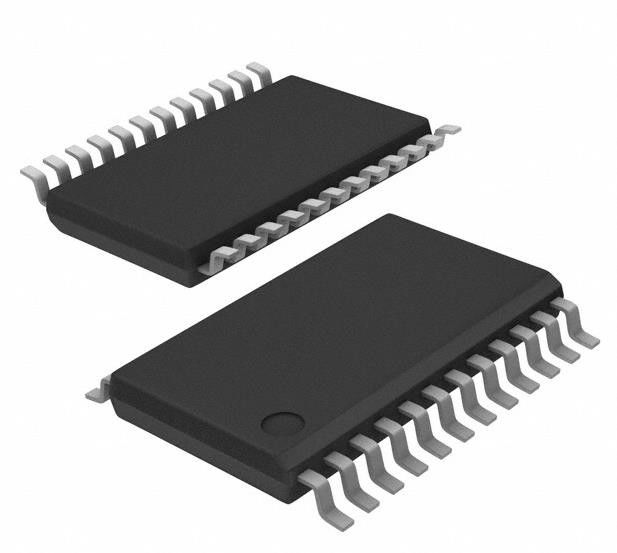

TS3A27518EPWR 6 Circuito Circuito Integrado Chip Switch Análogo IC 24-TSSOP
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TS3A27518EPWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Circuito Multiplexador/Desmultiplexador: | 2:01 | Número de circuitos: | 6 |
|---|---|---|---|
| Resistência do Em-estado (máxima): | 6.2 Ohms | Harmonização do Canal-à-canal (ΔRon): | 300mOhm |
| Tensão - fonte, única (V+): | 1.65V ~ 3.6V | Tempo do interruptor (tonelada, ricalhaço) (máximos): | 59n, 60,6n |
| -3db de largura de banda: | 240MHz | Injeção da carga: | 0.81pC |
| Capacidade do canal (CS (fora), CD (fora)): | 13pF, 8.5pF | Atual - escapamento (É (fora)) (Máximo): | 1µA |
| Realçar: | TS3A27518EPWR,TS3A27518EPWR Chipe de circuito integrado,IC de comutação analógica 24-TSSOP |
||
Descrição de produto
TS3A27518EPWR 6 Circuito de circuito integrado Chip Switch 2:1 6.2Ohm 24-TSSOP
Interruptor IC SPDTX6 6.2OHM 24TSSOP
Especificações de TS3A27518EPWR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Comutadores analógicos, multiplexadores, desmultiplexadores | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Circuito de comutação | A SPDT |
| Circuito multiplexador/demultiplexador | 2:01 |
| Número de circuitos | 6 |
| Resistência no estado (máximo) | 6.2 Ohms |
| Aplicação de sistemas de correlação entre canais (ΔRon) | 300 mOhm |
| Voltagem - Fornecimento, único (V+) | 1.65V ~ 3.6V |
| Voltagem - Alimentação, dupla (V±) | - |
| Tempo de comutação (toneladas, toques) (máximo) | 59n, 60,6n |
| -3dB de largura de banda | 240 MHz |
| Injecção de carga | 0.81pC |
| Capacidade do canal (CS (desligado), CD (desligado)) | 13pF, 8,5pF |
| Corrente - vazamento (IS(desligado)) (máximo) | 1 μA |
| Transmissão | -62dB @ 10MHz |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 24-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 24-TSSOP |
| Número do produto de base | TS3A27518 |
CaracterísticasdeTS3A27518EPWR
• Função de alimentação única de 1,65 V a 3,6 V
• Isolamento no modo de desligamento, VCC = 0
• Comutadores de baixa capacidade, 21,5 pF (típico)
• Largura de banda até 240 MHz para o tratamento de sinais ferroviários de alta velocidade
• Isolamento da transmissão e da desconexão de 62 dB
• Entrada de controlo compatível com a lógica de 1,8 V
• Entradas de controlo tolerantes a 3,6 V
• Performance de bloqueio superior a 100 mA por JESD 78, classe II
• Desempenho da DSE testado de acordo com a DSE 22
Modelo de corpo humano de 2500-V (A114-B, classe II)
Modelo de dispositivo carregado de 1500 V (C101)
• Desempenho ESD: portas NC/NO
Descarga de contacto de ± 6 kV (IEC 61000-4-2)
• embalagens 24-WQFN (4,00 mm × 4,00 mm) e 24-TSSOP (7,90 mm × 6,60 mm)
AplicaçõesdeTS3A27518EPWR
• MUX de duas portas SD-SDIO e MMC
• Sistemas de vídeo MUX/PC VGA
• Roteamento de sinais de áudio e vídeo
Classificações ambientais e de exportação deTS3A27518EPWR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
