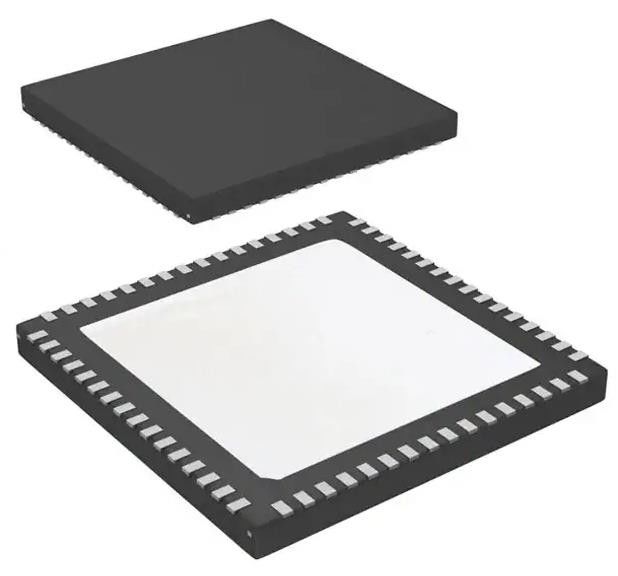

O circuito integrado Chip With 2.6GHz 1 64-WFQFN de LMK04816BISQX/NOPB expôs a almofada
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LMK04816BISQX/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| PLL: | Sim | Entrada: | LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| Saída: | LVCMOS, LVDS, LVPECL | Número de circuitos: | 1 |
| Relação - entrada: Saída: | 3:12 | Diferencial - entrado: Saída: | Sim/sim |
| Frequência - máxima: | 2.6Ghz | Divisor/multiplicador: | Sim/não |
| Tensão - fonte: | 3,15V ~ 3,45V | Temperatura de funcionamento: | -40°C ~ 85°C |
| Realçar: | Microplaqueta do circuito integrado de LMK04816BISQX/NOPB,Microplaqueta 2.6GHz do circuito integrado |
||
Descrição de produto
O circuito integrado Chip With 2.6GHz 1 64-WFQFN de LMK04816BISQX/NOPB expôs a almofada
PULSO DE DISPARO PLL DUPLO 64WQFN DE IC
Especificações de LMK04816BISQX/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Geradores de pulso de disparo, PLLs, sintetizadores da frequência | |
| Mfr | Texas Instruments |
| Série | PLLatinum™ |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| PLL | Sim |
| Entrada | LVCMOS, LVDS, LVPECL |
| Saída | LVCMOS, LVDS, LVPECL |
| Número de circuitos | 1 |
| Relação - entrada: Saída | 3:12 |
| Diferencial - entrado: Saída | Sim/sim |
| Frequência - máxima | 2.6GHz |
| Divisor/multiplicador | Sim/não |
| Tensão - fonte | 3.15V ~ 3.45V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 64-WFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 64-WQFN (9x9) |
| Número baixo do produto | LMK04816 |
Características de LMK04816BISQX/NOPB
• Desempenho Ultralow do tremor do RMS
– tremor de 100 fs RMS (12 quilohertz a 20 megahertz)
– tremor de 123 fs RMS (100 hertz a 20 megahertz)
• Arquitetura do Duplo-laço PLLATINUM™ PLL
– PLL1
– Crystal Oscillator Circuit de baixo nível de ruído integrado
– Modo da conservação quando os pulsos de disparo entrados forem perdidos
– Provocação e recuperação automáticas ou manuais
– PLL2
– Assoalho normalizado do ruído de 1-Hz PLL de
– 227 dBc/Hz
– Detector Rate Up da fase a 155 megahertz
– Frequência-dobrador de OSCin
– VCO de baixo nível de ruído integrado
– Escalas de frequência de VCO de 2370 megahertz a 2600 megahertz
• Três pulsos de disparo entrados redundantes com LOS
– Automático e manual Interruptor-sobre modos
• Partilhas da saída do ciclo de dever de 50%, 1 a 1045 (mesmo e impar)
• Saídas programáveis de LVPECL, de LVDS, ou de LVCMOS
• Atraso de Digitas da precisão, fixado ou DynamicallyAdjustable
• controle análogo do atraso de uma etapa de 25 picosegundos, até 575 picosegundos
• Atraso de Digitas da etapa do período da distribuição de pulso de disparo de 1/2, até 522 etapas
• 13 saídas diferenciais; até 26 Único-terminados
– Até 5 VCXO e saídas Cristal-protegidas
• Taxas de pulso de disparo de até 2600 megahertz
• modo 0-Delay
• Três saídas de pulso de disparo do defeito no poder acima
• Multi-modo: PLL duplo, único PLL, e distribuição de pulso de disparo
• Variação da temperatura industrial: – 40°C a +85°C
• 3.15-V à operação 3.45-V
• Pacote: 64-Pin WQFN (9,0 × do × 9,0 0,8 milímetros)
Aplicações de LMK04816BISQX/NOPB
• Cronometrar do conversor de dados e infraestrutura do rádio
• Trabalhos em rede, SONET ou ASAO, DSLAM
• Médico, video, militar, e o espaço aéreo
• Teste e medida
Classificações ambientais & da exportação de LMK04816BISQX/NOPB
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
