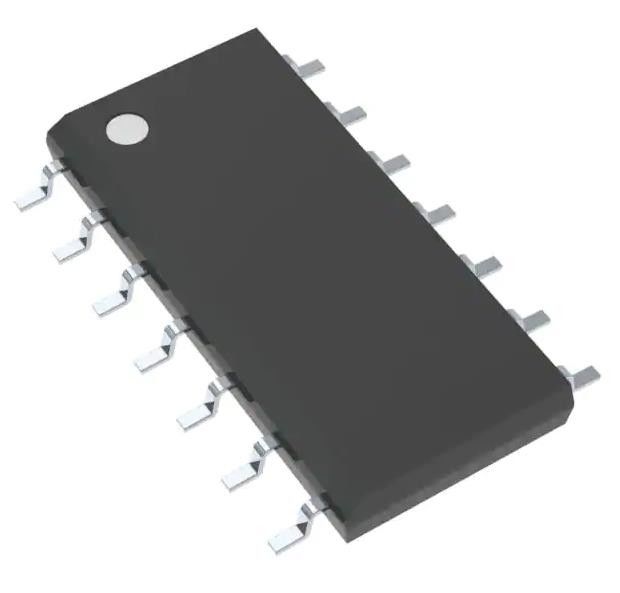

Canal 14-SOIC de IC 4 do circuito integrado Chip With OU da porta de SN74LVC32ADR
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74LVC32ADR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da lógica: | OU porta | Número de circuitos: | 4 |
|---|---|---|---|
| Número de entradas: | 2 | Tensão - fonte: | 1.65V ~ 3.6V |
| Atual - quieto (máximo): | 1 µA | Atual - saída alta, baixo: | 24mA, 24mA |
| Nível entrado da lógica - ponto baixo: | 0.7V ~ 0.8V | Nível entrado da lógica - alto: | 1.7V ~ 2V |
| Max Propagation Delay @ V, Max CL: | 3.6ns @ 3.3V, 50pF | Temperatura de funcionamento: | -40°C ~ 125°C |
| Realçar: | Microplaqueta do circuito integrado de SN74LVC32ADR,Canal da microplaqueta 4 do circuito integrado |
||
Descrição de produto
Canal 14-SOIC de IC 4 do circuito integrado Chip With OU da porta de SN74LVC32ADR
PORTA DE IC OU 4CH 2-INP 14SOIC
Especificações de SN74LVC32ADR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Portas e inversores | |
| Mfr | Texas Instruments |
| Série | 74LVC |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Tipo da lógica | OU porta |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Tensão - fonte | 1.65V ~ 3.6V |
| Atual - quieto (máximo) | 1 µA |
| Atual - saída alta, baixo | 24mA, 24mA |
| Nível entrado da lógica - ponto baixo | 0.7V ~ 0.8V |
| Nível entrado da lógica - alto | 1.7V ~ 2V |
| Max Propagation Delay @ V, CL máximo | 3.6ns @ 3.3V, 50pF |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote do dispositivo do fornecedor | 14-SOIC |
| Pacote/caso | 14-SOIC (0,154", largura de 3.90mm) |
| Número baixo do produto | 74LVC32 |
Características de SN74LVC32ADR
• Opere de 1,65 V a 3,6 V
• Especificado – de 40°C a +85°C,
– 40°C a +125°C, e – 55°C a +125°C
• As entradas aceitam tensões a 5,5 V
• Tpd máximo de 3,8 ns em 3,3 V
• VOLP típico (salto à terra da saída) < 0="">
• VOHV típico (Undershoot da saída VOH) > 2 V em VCC = 3,3 V, Ta = 25°C
• O desempenho da trava-Acima excede 250 miliampères por JESD 17
• Nos produtos complacentes a MIL-PRF-38535, todos os parâmetros são testados salvo disposição em contrário. Em todos produtos restantes, o processamento da produção não inclui necessariamente o teste de todos os parâmetros.
• A proteção do ESD excede JESD 22
– modelo do Humano-corpo 2000-V
– modelo de máquina 200-V
– modelo do Carregar-dispositivo 1000-V
Aplicações de SN74LVC32ADR
• Receptores do avoirdupois
• Docas audio: Portátil
• Jogadores e Home Theater de Blu-ray
• Jogadores MP3 ou registradores
• Assistente digital pessoal (PDA)
• Poder: Telecomunicações/fonte do servidor AC/DC: Único controlador: Análogo e Digitas
• Movimentações de circuito integrado (SSDs): Cliente e empresa
• Tevês: LCD, Digitas, e a alta definição (HDTV)
• Tabuletas: Empresa
• Analítica video: Servidor
• Auriculares, teclados, e ratos sem fio
Classificações ambientais & da exportação de SN74LVC32ADR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
