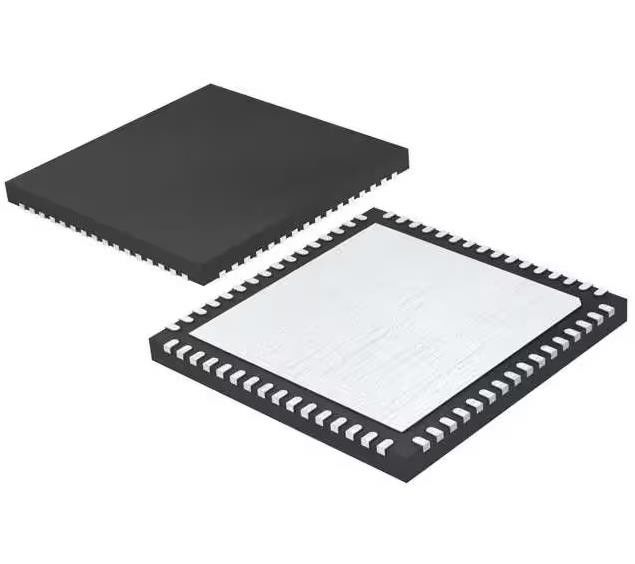

FLASH de 16 bits 64-VQFN de IC MSP430 CPU16 16MHz 48KB do microcontrolador de MSP430F2481TRGCR
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MSP430F2481TRGCR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Processador central: | MSP430 CPU16 | Tamanho do núcleo: | 16 bits |
|---|---|---|---|
| Velocidade: | 16 MHz | Conectividade: | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| Periféricos: | Detecção/reinicialização, POR, PWM, WDT | Número de entradas e saídas: | 48 |
| Tamanho da Memória do Programa: | 48KB (48K x 8 + 256B) | Tipo de memória do programa: | Flash |
| Tamanho da RAM: | 4K x 8 | Voltagem - Fornecimento (Vcc/Vdd): | 1.8V ~ 3.6V |
| Realçar: | Microcontrolador IC de MSP430F2481TRGCR,Microcontrolador IC MSP430 |
||
Descrição de produto
MSP430F2481TRGCR Microcontrolador IC MSP430 CPU16 16-Bit 16MHz 48KB FLASH 64-VQFN
MSP430F2481TRGCR IC MCU 16BIT 48KB FLASH 64VQFN
Especificações deMSP430F2481TRGCR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | MSP430F2xx |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Processador central | MSP430 CPU16 |
| Tamanho do núcleo | 16 bits |
| Velocidade | 16 MHz |
| Conectividade | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| Periféricos | Detecção/reinicialização, POR, PWM, WDT |
| Número de entradas e saídas | 48 |
| Tamanho da Memória do Programa | 48KB (48K x 8 + 256B) |
| Tipo de memória do programa | Flash |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 4K x 8 |
| Voltagem - Fornecimento (Vcc/Vdd) | 1.8V ~ 3.6V |
| Conversores de dados | - |
| Tipo de oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 64-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | O número de veículos deve ser indicado. |
| Número do produto de base | MSP430F2481 |
CaracterísticasdeMSP430F2481TRGCR
* Faixa de baixa tensão de alimentação, de 1,8 V a 3,6 V
* Consumo de energia ultra-baixo
- Modo ativo: 270 uA a 1 MHz, 2,2 V
- Modo de espera (VLO): 0,3 A
- Modo desligado (Retenção de RAM): 0,1 A
* Despertar ultra-rápido do modo de espera em menos de 1 us
* Arquitetura RISC de 16 bits, tempo de ciclo de instruções de 62,5 ns
*Configurações básicas do módulo do relógio:
- Frequências internas até 16 MHz
- Oscilador LF interno de muito baixa potência
- Cristal de 32 kHz.
- Frequências internas até 16 MHz com quatro frequências calibradas até t1%
- Resonador.
- Fonte de relógio digital externo
- Resistência externa.
* Conversor de 12 bits de analógico para digital (A/D) com referência interna, recurso de amostragem e retenção e auto-escaneamento
* Timer de 16 bits A com três registos de captura/comparação
* Timer de 16 bits B com sete captura/comparar com registos de sombra
* Quatro interfaces universais de comunicação em série (USCI)
- USCI AO e USCI A1
- UART aprimorada que suporta detecção automática de Baudrate
- IrDA Encoder e Decoder
- SPI1 síncrono
- USCI BO e USCI B1l
- 12C TM
- SPI síncrono
Descrições do MSP430F2481TRGCR
A família de microcontroladores de ultra baixa potência MSP430TM da Texas Instruments consiste em vários dispositivos com diferentes conjuntos de periféricos destinados a várias aplicações.
Classificações ambientais e de exportação deMSP430F2481TRGCR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.31.0001 |
