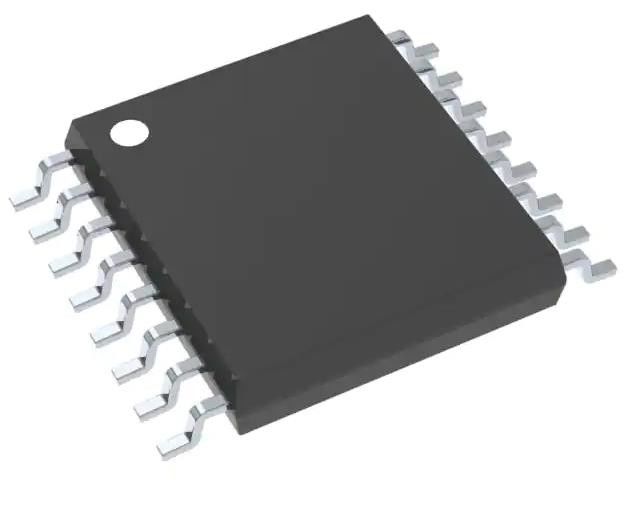

SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x 2/1 de 16-TSSOP
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74CB3T3257PWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo: | Multiplexer/desmultiplexador | Circuito: | 4 x 2:1 |
|---|---|---|---|
| Circuitos independentes: | 1 | Fonte da fonte da tensão: | Única fonte |
| Tensão - fonte: | 2.3V ~ 3.6V | Temperatura de funcionamento: | -40°C ~ 85°C |
| Realçar: | Microplaqueta de SN74CB3T3257PWR IC,IC Chip Multiplexer |
||
Descrição de produto
2:1 16-TSSOP de SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x
Núcleo de IC i.MX51 1 do microprocessador de MCIMX515DJM8C ARM® Cortex®-A8, 800MHz de 32 bits 529-BGA (19x19)
Especificações de SN74CB3T3257PWR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Interruptores do sinal, Multiplexers, decodificadores | |
| Mfr | Texas Instruments |
| Série | 74CB |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Tipo | Multiplexer/desmultiplexador |
| Circuito | 4 2:1 de x |
| Circuitos independentes | 1 |
| Atual - saída alta, baixo | - |
| Fonte da fonte da tensão | Única fonte |
| Tensão - fonte | 2.3V ~ 3.6V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-TSSOP (0,173", largura de 4.40mm) |
| Pacote do dispositivo do fornecedor | 16-TSSOP |
| Número baixo do produto | 74CB3T3257 |
Características de SN74CB3T3257PWR
•Consumo da baixa potência (ICC = µA 20 máximo)
• Trilhas da tradução da tensão da saída VCC • VCC escala de funcionamento de 2,3 V a 3,6 V
• Operação do sinal do Misturado-modo dos apoios em tudo • Apoio 0 dos dados I/Os - aos portos do I/O dos dados dos níveis de sinalização 5-V
(0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
– 5-V entrou para baixo ao deslocamento do nível de saída 3.3-V • As entradas de controle podem ser conduzidas por TTL ou com saídas de 3.3-V VCC 5-V/3.3-V CMOS
– 5-V/3.3-V entrou para baixo ao nível de saída 2.5-V • Eu apoio fora o deslocamento do modo do Parcial-poder-Para baixo com operação de 2.5-V VCC
• 5-V-Tolerant I/Os com o dispositivo posto acima ou • O desempenho da trava-Acima excede 250 miliampères por posto abaixo de JESD 17
• Fluxo de dados bidirecional com próximo-Zero • Desempenho do ESD testado pelo atraso de propagação de JESD 22 – modelo do Humano-corpo 2000-V
• Baixas características da resistência do Em-estado (ron) (A114-B, classe II) (ron = tipo de 5 Ω) – modelo do Carregar-dispositivo 1000-V (C101)
• A baixa capacidade do entrada/saída minimiza • Apoia aplicações de Digitas: Tradução nivelada da carga (tipo de Cio (FORA) = 5 PF), relação de USB, memória
• Os dados e as entradas de controle fornecem a intercalação do Undershoot, diodos da braçadeira do isolamento do ônibus • Ideal para o equipamento portátil da baixa potência
Descrições de SN74CB3T3257PWR
O SN74CB3T3257 é um multiplexer TTL-compatível de alta velocidade/desmultiplexador do FET com baixa resistência do Em-estado (ron), permitindo o atraso de propagação mínimo. O dispositivo apoio total a operação do sinal do misturado-modo em todos os portos do I/O dos dados fornecendo a tradução da tensão que segue VCC. Os sistemas de apoios SN74CB3T3257 usando 5-V TTL, 3.3-V LVTTL, e padrões de comutação de 2.5-V CMOS, assim como níveis de comutação definidos pelo utilizador (veja figura 1).
Classificações ambientais & da exportação de SN74CB3T3257PWR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
