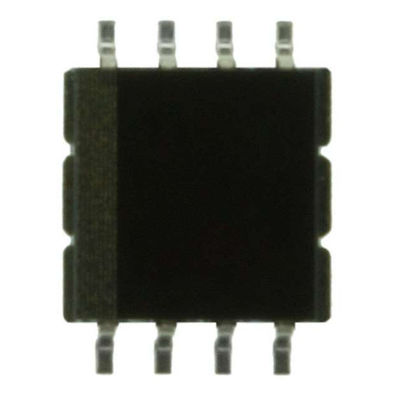

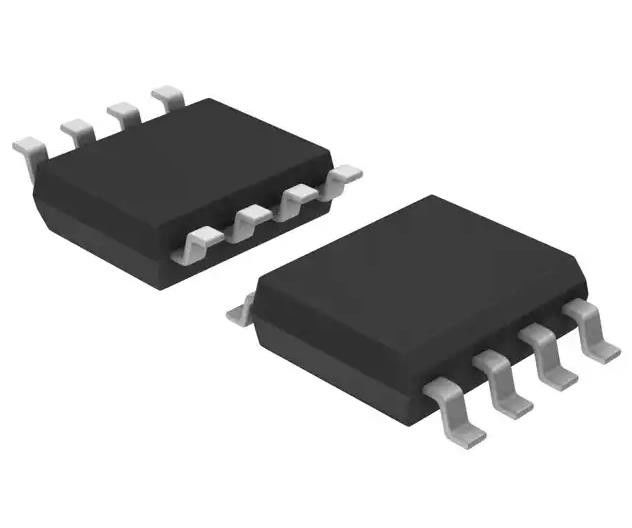

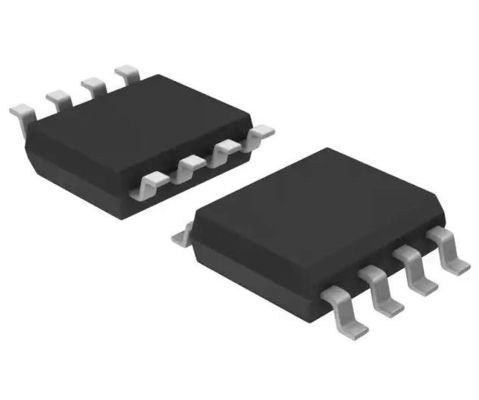

Tradutor Bidirectional do nível de tensão de PCA9306DCTR 1 canal SM8 do circuito 2
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | PCA9306DCTR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tradutor Type: | Nível de tensão | Tipo de canal: | Bidirecional |
|---|---|---|---|
| Tensão - VCCA: | 1,2 V ~ 3,3 V | Tensão - VCCB: | 1,8 V ~ 5,5 V |
| Número de circuitos: | 1 | Canais pelo circuito: | 2 |
| Realçar: | Tradutor bidirecional do nível de tensão,Tradutor do nível de tensão de 2 canais,PCA9306DCTR |
||
Descrição de produto
Tradutor Bidirectional do nível de tensão de PCA9306DCTR 1 canal SM8 do circuito 2
TRADUTOR SM8 BIDIRECIONAL DE IC
Especificações de PCA9306DCTR
| TIPO | DESCRIÇÃO |
| Categoria | Tradutores, deslocadores nivelados |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Tradutor Type | Nível de tensão |
| Tipo de canal | Bidirecional |
| Número de circuitos | 1 |
| Canais pelo circuito | 2 |
| Tensão - VCCA | 1,2 V ~ 3,3 V |
| Tensão - VCCB | 1,8 V ~ 5,5 V |
| Sinal entrado | - |
| Sinal de saída | - |
| Tipo da saída | Dreno aberto, push pull |
| Taxa de dados | - |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Características | Detecção do Auto-sentido |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-LSSOP, 8-MSOP (0,110", largura de 2.80mm) |
| Pacote do dispositivo do fornecedor | SM8 |
| Número baixo do produto | PCA9306 |
Características de PCA9306DCTR
• tradutor 2-Bit bidirecional para linhas de SDA e de LCC em aplicações do misturado-modo I2C
• I2C e SMBus compatíveis
• Atraso de propagação máximo menos de 1,5 ns para acomodar o padrão-modo e os dispositivos do rápido-modo I2C e controladores múltiplos
• Permite a tradução do tensão-nível no meio
– 1.2-V VREF1 e 1.8-V, 2.5-V, 3.3-V, ou 5-V VREF2
– 1.8-V VREF1 e 2.5-V, 3.3-V, ou 5-V VREF2
– 2.5-V VREF1 e 3.3-V ou 5-V VREF2
– 3.3-V VREF1 e 5-V VREF2
• Fornece a tradução bidirecional da tensão sem o pino do sentido
• A baixa resistência do Em-estado 3.5-Ω entre a entrada e os portos de saída fornece menos distorção do sinal
• portos do I/O do Aberto-dreno I2C (SCL1, SDA1, SCL2, e SDA2)
• portos tolerantes do I/O de 5-V I2C para apoiar a operação do sinal do misturado-modo
• pinos SCL1, SDA1, SCL2, e SDA2 da Alto-impedância para EN = ponto baixo
• operação Aprisionamento-livre para o isolamento quando EN = ponto baixo
• Corra através do pinout para a facilidade do roteamento impresso-circuitboard do traço
• O desempenho da trava-acima excede 100 miliampères por JESD 78, classe II
• A proteção do ESD excede JESD 22
– modelo do Humano-corpo 2000-V (A114-A)
– modelo do Carregar-dispositivo 1000-V (C101)
Aplicações de PCA9306DCTR
• I2C, SMBus, PMBus, MDIO, UART, SDIO de baixa velocidade, GPIO, e outras relações do dois-sinal
• Servidores
• Routeres (equipamento de comutação das telecomunicações)
• Computadores pessoais
• Automatização industrial
Classificações ambientais & da exportação de PCA9306DCTR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
