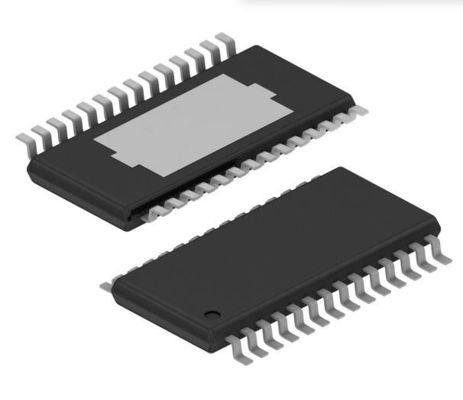

Controlador IC 28-HTSSOP do regulador DC-DC do Fanfarrão-impulso LM5175QPWPRQ1
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5175QPWPRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 3.5V ~ 42V |
|---|---|---|---|
| Frequência - interruptor: | 100kHz ~ 600kHz | Ciclo de dever (máximo): | - |
| Temperatura de funcionamento: | -40°C ~ 150°C (TJ) | ||
Descrição de produto
Controlador IC 28-HTSSOP do regulador DC-DC do Fanfarrão-impulso LM5175QPWPRQ1
Controlador elevador/abaixador IC 28-HTSSOP da saída positiva do regulador do Fanfarrão-impulso de DC-DC
Especificações de LM5175QPWPRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Controladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Tipo da saída | Motorista do transistor |
| Função | Elevador/abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão-impulso |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - fonte (Vcc/Vdd) | 3.5V ~ 42V |
| Frequência - interruptor | 100kHz ~ 600kHz |
| Ciclo de dever (máximo) | - |
| Retificador síncrono | Sim |
| Sincronização do pulso de disparo | Sim |
| Relações de série | - |
| Características do controle | Permita, controle de frequência, poder bom, começo macio |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 28-PowerTSSOP (0,173", largura de 4.40mm) |
| Pacote do dispositivo do fornecedor | 28-HTSSOP |
| Número baixo do produto | LM5175 |
Características de LM5175QPWPRQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C à variação da temperatura de funcionamento ambiental de +125°C
– Nível 2 da classificação de HBM ESD do dispositivo
– Nível C4B da classificação do dispositivo CDM ESD
• Único controlador do Fanfarrão-impulso do indutor para conversão elevadora/abaixadora de DC/DC
• VIN Range largo: 3,5 V a 42 V, máximo de 60 V
• Escala flexível de VOUT: 0,8 V a 55 V
• Proteção curto de VOUT
• Transição do Fanfarrão-impulso da eficiência elevada
• Frequência de comutação ajustável
• Sincronização opcional da frequência e hesitar
• Motoristas integrados da porta do MOSFET 2-A
• Limite atual do Ciclo-por-ciclo e soluço opcional
• Limitação atual opcional da média da entrada ou da saída
• Entrada programável UVLO e Macio-início
• Poder bom e proteção da sobretensão da saída
• CCM ou DCM selecionável com salto do pulso
• Pacote HTSSOP-28
Aplicações de LM5175QPWPRQ1
• Sistemas start-stop automotivos
• Carregamento alternativo da bateria e do Supercapacitor
• Fontes de alimentação industriais do PC
• Entrega de poder de USB
• Iluminação do diodo emissor de luz
Classificações ambientais & da exportação de LM5175QPWPRQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
