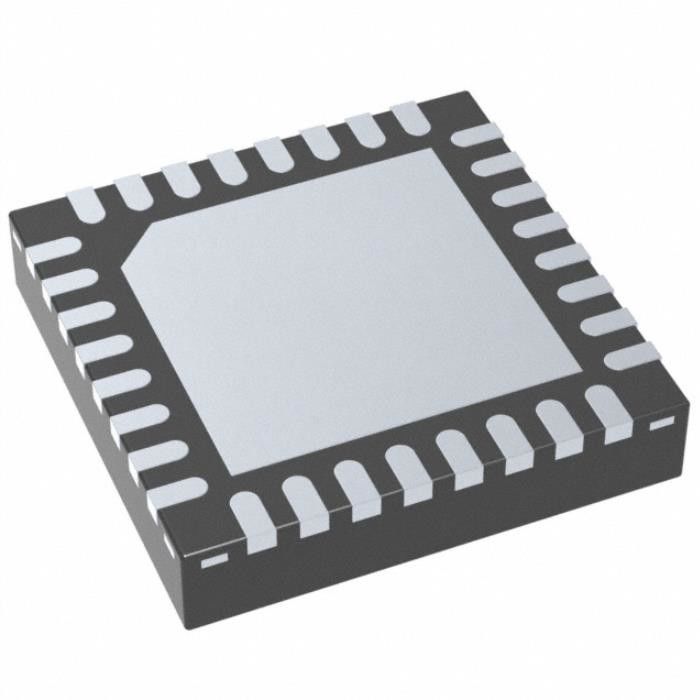

CC2640R2FRSMT IC RF TXRX+MCU BLE 5,1 32VQFN ADE Chip
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CC2640R2FRSMT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Tipo: | TxRx + MCU | Família/padrão do RF: | Bluetooth |
| Protocolo: | Bluetooth V5.1 | Modulação: | FSK |
| Frequência: | 2.4GHz | Taxa de dados (máxima): | 2Mbps |
| Realçar: | CC2640R2FRSMT IC RF,32VQFN ADE Chip,BLE 5 |
||
Descrição de produto
Li-íon sem fio 10wson de 1 células da bateria Chg do módulo CI de BQ25050DQCR Rf
Módulo sem fio IC RF TXRX+MCU BLE 5,1 32VQFN de CC2640R2FRSMT Rf
IC RF TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN expôs a almofada
Especificações de BQ25050DQCR
| TIPO | DESCRIÇÃO |
| Categoria | RF e rádio |
| Transceptor CI do RF | |
| Mfr | Texas Instruments |
| Série | SimpleLink™ |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Digi-chave programável | Não verificado |
| Tipo | TxRx + MCU |
| Família/padrão do RF | Bluetooth |
| Protocolo | Bluetooth v5.1 |
| Modulação | FSK |
| Frequência | 2.4GHz |
| Taxa de dados (máxima) | 2Mbps |
| Saídas de potência | 5dBm |
| Sensibilidade | -97dBm |
| Tamanho de memória | 128kB flash, 20kB RAM |
| Relações de série | ² C DE I, ² S DE I, SPI, UART |
| GPIO | 10 |
| Tensão - fonte | 1.8V ~ 3.8V |
| Atual - recebendo | 5.9mA |
| Atual - transmitindo | 9.1mA |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 32-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 32-VQFN (4x4) |
| Número baixo do produto | CC2640 |
Características de BQ25050DQCR
• Microcontrolador
– Arm® poderoso Cortex®-M3
– Contagem de EEMBC CoreMark®: 142
– Até a velocidade de relógio 48-MHz
– 275KB da memória permanente que inclui 128KB do flash programável do em-sistema
– Até 28KB do sistema SRAM, de que 20KB é ultra-baixo escapamento SRAM
– 8KB de SRAM para o uso do esconderijo ou do sistema RAM
– cJTAG 2-Pin e eliminação de erros de JTAG
– Apoios sobre - a elevação do ar (OTA)
• Ultra-baixo controlador do sensor do poder
– Pode correr autônomo do resto do sistema
– arquitetura de 16 bits
– 2KB do ultra-baixo escapamento SRAM para o código e os dados
• Arquitetura eficiente do tamanho de código, colocando motoristas, TI-RTOS, e software de Bluetooth® na ROM para fazer mais flash disponível para a aplicação
Aplicações de BQ25050DQCR
• Casa e automatização de construção
– Dispositivos conectados
– Iluminação
– Fechamentos espertos
– Entradas
– Sistemas de segurança
• Industrial
– Automatização de fábrica
– Seguimento e gestão do ativo
• Esportes e aptidão
– Monitores Wearable da aptidão e da atividade
– Perseguidores espertos
– Monitores pacientes
– Máquinas da aptidão
• ESCONDIDO
– Jogo
– Dispositivos apontando (teclado e rato sem fio)
Outras características de BQ25050DQCR
• pacotes RoHS-complacentes
– 2,7 milímetros de × 2,7 milímetro YFV DSBGA34 (14 GPIOs)
– 4 milímetros de × 4 milímetro RSM VQFN32 (10 GPIOs)
– 5 milímetros de × 5 milímetro RHB VQFN32 (15 GPIOs)
– 7 milímetros de × 7 milímetro RGZ VQFN48 (31 GPIOs)
• Periféricos
– Todos os pinos periféricos digitais podem ser distribuídos a todo o GPIO
– Quatro módulos de uso geral do temporizador (oito temporizadores de 16 bits ou quatro de 32 bits, PWM cada um)
– 12 morderam CAD, 200 ksamples/s, 8 canal MUX análogo
– Comparador contínuo do tempo
– comparador análogo do Ultra-baixo poder
– Fonte atual programável
– UART, I2C, e I2S
– 2× SSI (SPI, MICROWIRE, SI)
– Pulso de disparo de tempo real (RTC)
– Módulo da segurança AES-128
– Gerador de número aleatório verdadeiro (TRNG)
– Apoio para oito botões dedetecção
– Sensor de temperatura integrado
• Sistema externo
– conversor interno da Em-microplaqueta DC/DC
– Integração sem emenda com os prolongamentos da escala CC2590 e CC2592
– Muito poucos componentes externos
– Pin compatível com os dispositivos CC2640 e CC2650 de SimpleLink™ em todos os pacotes de VQFN
– Pin compatível com o SimpleLink™ CC2642R e dispositivos de CC2652R em 7 milímetros x pacotes de 7 milímetros VQFN
– Pin compatível com o dispositivo de SimpleLink™ CC1350 em 4 milímetros de × 4 milímetros e em 5 milímetros de × pacotes de 5 milímetros VQFN
• Baixa potência
– Escala larga da tensão de fonte
• Operação normal: 1,8 a 3,8 V
• Modo externo do regulador: 1,7 a 1,95 V
– Ativo-modo RX: 5,9 miliampères
– Ativo-modo TX em 0 dBm: 6,1 miliampères
– Ativo-modo TX no dBm +5: 9,1 miliampères
– Ativo-modo MCU: 61 µA/MHz
– Ativo-modo MCU: 48,5 CoreMark/mA
– Controlador do sensor do Ativo-modo: 0.4mA + 8,2 µA/MHz
– Apoio: µA 1,1 (corredor do RTC e retenção de RAM/CPU)
– Parada programada: nA 100 (acorde em eventos externos)
• Seção do RF
– transceptor de 2.4-GHz RF compatível com baixa energia 5,1 de Bluetooth® e o LE mais adiantado especificação
– Sensibilidade excelente do receptor (– dBm 97 para BLE), seletividade, e obstrução do desempenho
– Orçamento da relação de DB 102 para BLE
– DBm até +5 potência de saída programável
– relação Único-terminada ou diferencial do RF
– Apropriado para os sistemas que visam a conformidade com regulamentos mundiais da radiofrequência
• EN 300 328 do ETSI (Europa)
• Classe 440 2 do EN 300 (Europa)
• Parte 15 do FCC CFR47 (E.U.)
• ARIB STD-T66 (Japão)
Classificações ambientais & da exportação de BQ25050DQCR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
