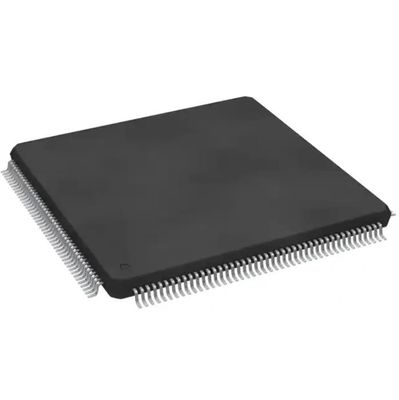

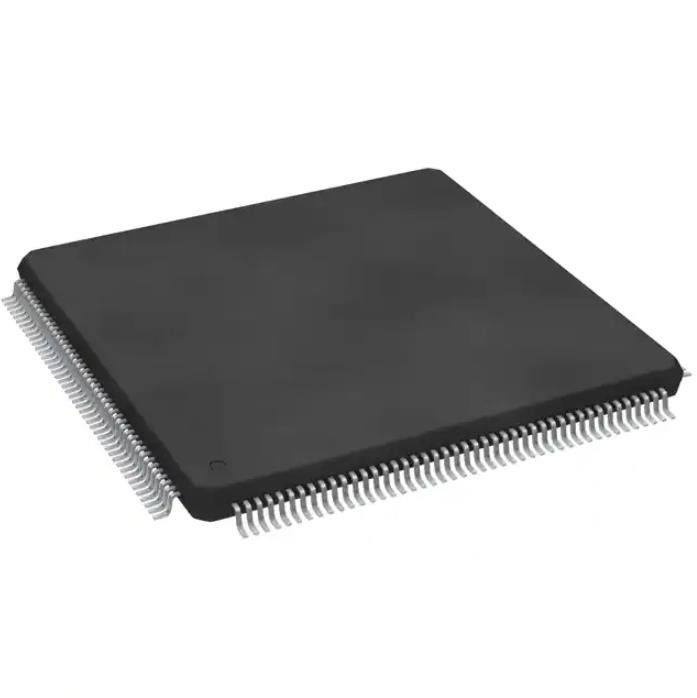

32BIT 1,5MB 176LQFP Microcontrolador IC SPC560C50L3B4E0X
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SPC560C50L3B4E0X |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | STMicroelectronics | Série: | Automotivo, AEC-Q100, SPC56 |
|---|---|---|---|
| Pacote: | Bandeja | Estado do produto: | Ativo |
| Digi-chave programável: | Não verificado | Processador do núcleo: | e200z0h, e200z4d |
| Tamanho de núcleo: | Dual Core de 32 bits | Velocidade: | 80MHz/120MHz |
| Realçar: | SPC560C50L3B4E0X,176LQFP Microcontrolador IC,32BIT 1.5MB Microcontrolador IC |
||
Descrição de produto
Especificações deSPC560C50L3B4E0X
| YPE | DESCRIÇÃO |
| Mfr | STMicroeletrônica |
| Series | Automotivo, AEC-Q100, SPC56 |
| Pacote | Bandeja |
| Processador Núcleo | e200z0h, e200z4d |
| Tamanho do núcleo | Núcleo duplo de 32 bits |
| Velocidade | 80MHz/120MHz |
| Conectividade | CANbus, Ethernet, LINbus, SPI, UART/USART |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 147 |
| Tamanho da memória do programa | 1,5 MB (1,5 M x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 64K x 8 |
| Tamanho da RAM | 192K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 3V ~ 5,5V |
| Conversores de dados | A/D 27x10b, 5x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 176-LQFP |
| Pacote de dispositivos do fornecedor | 176-LQFP (24x24) |
| Número do produto base | SPC56 |
Características deSPC560C50L3B4E0X
• e200z4d, Power Architecture® de 32 bits
– Operação de até 120 MHz e 200 MIPs
• e200z0h, arquitetura de energia de 32 bits
– Operação de até 80 MHz e 75 MIPs
• Memória
– Flash no chip de até 3 MByte com ECC
– SRAM on-chip de até 256 KByte com ECC
– Flash de dados no chip de 64KByte com ECC
- Unidade de proteção de memória de 16 entradas (MPU)
– Memória BIST selecionável pelo usuário
• Interrupções
– 255 fontes de interrupção com 16 níveis de prioridade
– Até 54 ext.IRQ incluindo 30 wake-up
• GPIOs: de 147 (LQFP176) a 199 (LBGA256)
• Unidades de temporizador do sistema
– 8-ch.Temporizador de interrupção periódica de 32 bits (PIT)
- Temporizador de sistema de 32 bits de 4 canais (STM)
- Temporizador de vigilância do sistema de segurança (SWT)
– Temporizador de relógio em tempo real (RTC/API)
• eMIOS, unidades de E/S temporizadas com contador de 16 bits
– Até 64 canais com PWM/MC/IC/OC
• Dois ADC (10 bits e 12 bits)
– Até 62 canais extensíveis até 90 canais.
- Cão de guarda analógico múltiplo
• Recursos de diagnóstico dedicados para iluminação
- Geração avançada de PWM deslocada
– Conversão ADC sincronizada em PWM
• Interfaces de comunicação
– Até 6 FlexCAN com 64 buffers cada
– Até 10 canais LINFlex/UART
– Até 8 canais DSPI em buffer
– Interface I2C
– Um FleyRay (dual-ch.) com 128 buffers
– Controlador Fast Ethernet
• Mecanismo de serviços criptográficos (CSE)
– AES-128 en/decryption, CMAC auth.
– Modo de inicialização de dispositivo seguro
• 32 canais.eDMA com várias fontes de solicitação
• Geração de relógio
– Oscilador principal de 4 a 40 MHz
– Oscilador RC interno de 16 MHz
– FMPLL controlado por software
- Oscilador RC interno de 128 kHz
- Oscilador auxiliar de 32 kHz
– Unidade de monitoramento do relógio (CMU)
• Capacidades de baixo consumo de energia
- STANDBY de energia ultra baixa
– CAN Sampler para armazenar CAN ID em STBY
- Despertar rápido e executar a partir da RAM
• Capacidade de depuração exaustiva
– Interface Nexus 3+ apenas em LBGA256
– Nexus 1 em todos os dispositivos
• Fornecimento de tensão
– Alimentação única de 5 V ou 3,3 V
– On-chip Vreg com transistor de lastro externo
• Faixa de temperatura operacional -40 a 125 °C
Formulários deSPC560C50L3B4E0X
Classificações Ambientais e de Exportação deSPC560C50L3B4E0X
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
