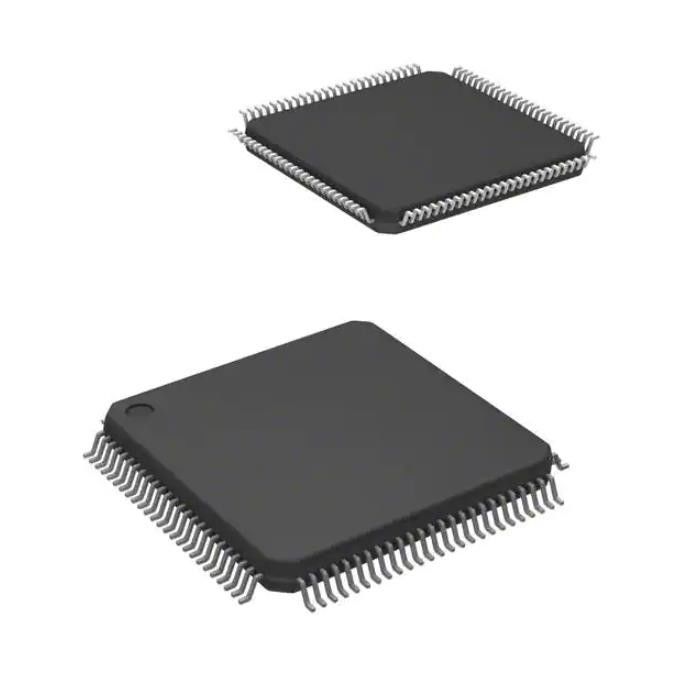

100LQFP Microcontrolador IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SPC560C50L3B4E0X |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| RAM Size: | 48K x 8 | Tensão - fonte (Vcc/Vdd): | 3V ~ 5.5V |
|---|---|---|---|
| Conversores de dados: | A/D 28x10b | Tipo do oscilador: | Interno |
| Temperatura de funcionamento: | -40°C ~ 105°C (TA) | Montando o tipo: | Montagem de superfície |
| Pacote/caso: | 100-LQFP | Pacote do dispositivo do fornecedor: | 100-LQFP (14x14) |
| Realçar: | 100LQFP Microcontrolador IC,SPC560C50L3B4E0X,32BIT 512KB Microcontrolador IC |
||
Descrição de produto
SPC560C50L3B4E0X Resistores de detecção de corrente Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automotivo, AEC-Q100, SPC56 Microcontrolador IC 32-Bit Single-Core 64MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Especificações deSPC560C50L3B4E0X
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | Automotivo, AEC-Q100, SPC56 |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | e200z0h |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 64MHz |
| Conectividade | CANbus, I²C, LINbus, SCI, SPI |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 79 |
| Tamanho da memória do programa | 512 KB (512 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 48K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 3V ~ 5,5V |
| Conversores de dados | A/D 28x10b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 100-LQFP |
| Pacote de dispositivos do fornecedor | 100-LQFP (14x14) |
| Número do produto base | SPC560 |
Características deSPC560C50L3B4E0X
• CPU e200z0h de 64 MHz de alto desempenho
– Tecnologia Power Architecture® de 32 bits
– Operação de até 60 DMIPs
– Codificação de comprimento variável (VLE)
• Memória
– Até 512 KB Code Flash com ECC
– Flash de dados de 64 KB com ECC
– Até 48 KB SRAM com ECC
- Unidade de proteção de memória de 8 entradas (MPU)
• Interrupções
- 16 níveis de prioridade
– Interrupção não mascarável (NMI)
– Até 34 interrupções externas incl.18 linhas de despertar
• GPIO: 45(LQFP64), 75(LQFP100), 123(LQFP144)
• Unidades de temporizador
- Temporizadores de interrupção periódica de 6 canais e 32 bits
- Módulo temporizador de sistema de 32 bits de 4 canais
- Temporizador de monitoramento de software
- Temporizador de relógio em tempo real
• E/S acionadas por contador de 16 bits
– Até 56 canais com PWM/MC/IC/OC
– Diagnóstico ADC via CTU
Interface de comunicação
– Até 6 interfaces FlexCAN (2.0B ativo) com objetos de 64 mensagens cada
– Até 4 LINFlex/UART
– 3 DSPI/I2C
Fonte única de 5 V ou 3,3 V
Conversor analógico-digital (ADC) de 10 bits com até 36 canais
– Extensível para 64 canais via multiplexação externa
– Registradores de conversão individuais
– Unidade de disparo cruzado (CTU)
• Módulo de diagnóstico dedicado para iluminação
- Geração avançada de PWM
– Diagnóstico acionado por tempo
- Medições ADC sincronizadas por PWM
• Geração de relógio
– Oscilador de cristal externo rápido de 4 a 16 MHz (FXOSC)
– Oscilador de cristal externo lento de 32 kHz (SXOSC)
– Oscilador RC interno rápido de 16 MHz (FIRC)
– Oscilador RC interno lento de 128 kHz (SIRC)
– FMPLL controlado por software
– Unidade de monitoramento do relógio (CMU)
• Capacidade de depuração exaustiva
– Nexus1 em todos os dispositivos
– Nexus2+ disponível no pacote de emulação (LBGA208)
Recursos de baixa potência
- Espera de energia ultrabaixa com monitoramento RTC, SRAM e CAN
– Esquemas de despertar rápido
• Temperatura operacional.faixa de -40 a 125 °C
Formulários deSPC560C50L3B4E0X
O SPC560B40x/50x e o SPC560C40x/50x são uma família de microcontroladores de próxima geração construídos na categoria embarcada Power Architecture.A família de microcontroladores de 32 bits SPC560B40x/50x e SPC560C40x/50x é a mais recente conquista em controladores de aplicativos automotivos integrados.Ele pertence a uma família em expansão de produtos voltados para o setor automotivo, projetados para abordar a próxima onda de aplicações eletrônicas de carroceria dentro do veículo.O núcleo do processador host avançado e econômico desta família de controladores automotivos está em conformidade com a categoria incorporada Power Architecture e implementa apenas a APU VLE (codificação de comprimento variável), fornecendo densidade de código aprimorada.Ele opera em velocidades de até 64 MHz e oferece processamento de alto desempenho otimizado para baixo consumo de energia.Ele aproveita a infra-estrutura de desenvolvimento disponível dos atuais dispositivos da Power Architecture e é compatível com drivers de software, sistemas operacionais e código de configuração para auxiliar nas implementações dos usuários.
Classificações Ambientais e de Exportação deSPC560C50L3B4E0X
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
