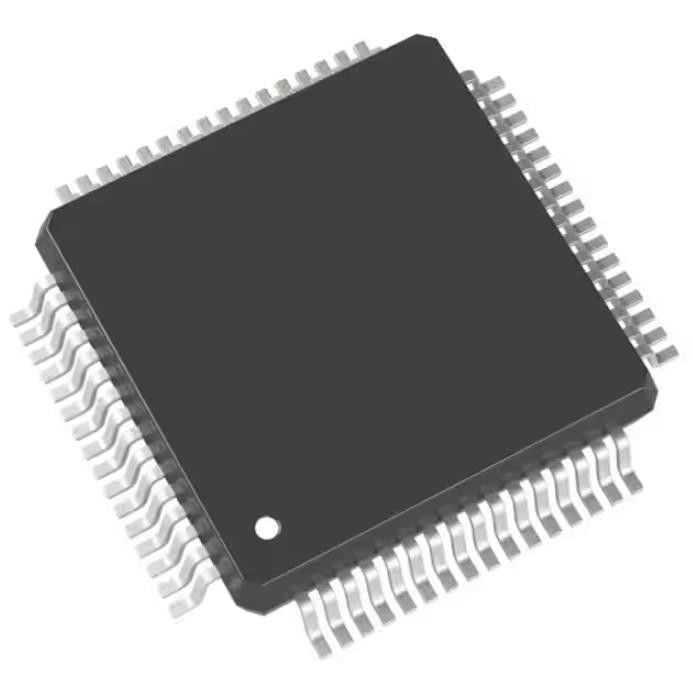

SPC5602PEF0MLH6R Resistores de detecção de corrente Ic Mcu 32bit 256kb Flash 64lqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SPC5602PEF0MLH6R |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Periféricos: | ACESSO DIRETO DA MEMÓRIA, POR, PWM, WDT | Número de I/O: | 45 |
|---|---|---|---|
| Tamanho de memória do programa: | 256KB (256K x 8) | Tipo da memória do programa: | FLASH |
| Tamanho de EEPROM: | 4K x 16 | RAM Size: | 20K x 8 |
| Tensão - fonte (Vcc/Vdd): | 3V ~ 5.5V | Conversores de dados: | A/D 16x10b |
Descrição de produto
SPC5602PEF0MLH6R Resistores de detecção de corrente Ic Mcu 32bit 256kb Flash 64lqfp
e200z0h MPC56xx Qorivva Microcontrolador IC 32-Bit Single-Core 64MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Especificações deSPC5602PEF0MLH6R
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | NXP EUA Inc. |
| Series | MPC56xx Qorivva |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | e200z0h |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 64MHz |
| Conectividade | CANbus, LINbus, SCI, SPI |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 45 |
| Tamanho da memória do programa | 256 KB (256 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 4K x 16 |
| Tamanho da RAM | 20K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 3V ~ 5,5V |
| Conversores de dados | A/D 16x10b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 64-LQFP |
| Pacote de dispositivos do fornecedor | 64-LQFP (10x10) |
| Número do produto base | SPC5602 |
Características deSPC5602PEF0MLH6R
• Até 64 MHz, problema único, complexo de núcleo de CPU de 32 bits (e200z0h)
— Compatível com a categoria incorporada Power Architecture
— Codificação de comprimento variável (VLE)
• Organização da memória
— Até 256 KB de memória flash de código no chip com ECC e controlador de apagar/programar
— Opcional: memória flash de dados on-chip adicional de 64 (4 × 16) KB com ECC para emulação de EEPROM
— Até 20 KB de SRAM no chip com ECC
• Proteção à prova de falhas
- Temporizador de vigilância programável
— Interrupção não mascarável
— Unidade de coleta de falhas
• Interface Nexus Classe 1
• Interrupções e eventos
— Controlador eDMA de 16 canais
— 16 controlador de nível de prioridade
— Até 25 interrupções externas
— PIT implementa quatro temporizadores de 32 bits
— 120 interrupções são roteadas via INTC
• I/Os de uso geral
— Programável individualmente como entrada, saída ou função especial
— 37 em 64 LQFP
— 64 em 100 LQFP
• 1 unidade eTimer de uso geral
— 6 temporizadores cada um com recursos para cima/para baixo
— Resolução de 16 bits, contadores em cascata
— Decodificação de quadratura com sinalizador de direção de rotação
— Captura de entrada de buffer duplo e comparação de saída
• Interfaces de comunicação
— Até 2 módulos LINFlex (1× Master/Slave, 1× Master apenas)
— Até 3 canais DSPI com geração automática de seleção de chip (até 8/4/4 seleções de chip)
Formulários deSPC5602PEF0MLH6R
• Um conversor analógico-digital (ADC) de 10 bits
— Até 16 canais de entrada (16 canais em 100 LQFP e 12 canais em 64 LQFP)
— Tempo de conversão < 1 µs incluindo tempo de amostragem com precisão total
— Unidade de disparo cruzado programável (CTU)
— 4 watchdogs analógicos com capacidade de interrupção
Classificações Ambientais e de Exportação deSPC5602PEF0MLH6R
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
