Inversor atual 6ch 1-Inp 14tssop dos resistores CI do sentido de SN74LV14APWR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74LV14APWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de entradas: | 1 | Características: | Schmitt Gatilho |
|---|---|---|---|
| Tensão - fonte: | 2V ~ 5.5V | Atual - quieto (máximo): | µA 20 |
| Atual - saída alta, baixo: | 12mA, 12mA | Nível Lógico de Entrada - Baixo: | 0.75V ~ 1.5V |
| Nível Lógico de Entrada - Alto: | 1.75V ~ 3.5V | Max Propagation Delay @ V, Max CL: | 10.6ns @ 5V, 50pF |
Descrição de produto
SN74LV14APWR Resistores de detecção de corrente Ic Inversor 6ch 1-Inp 14tssop

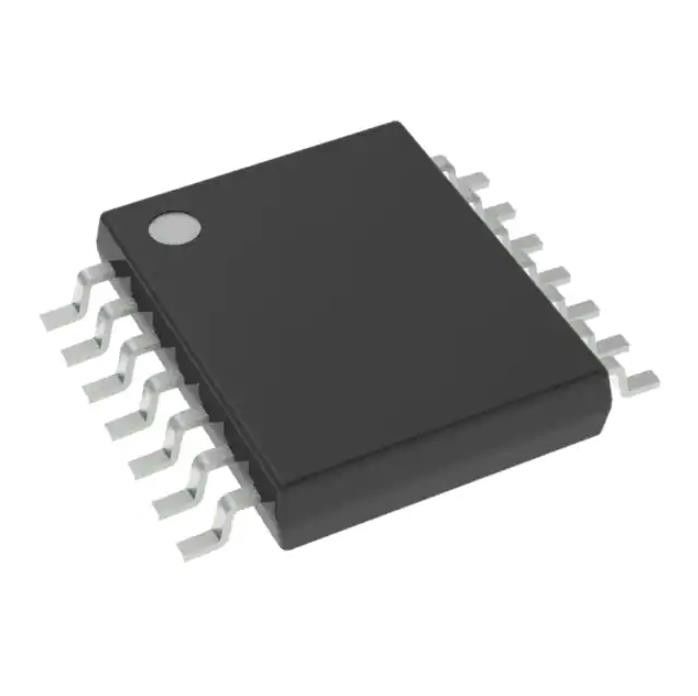

Inversor IC 6 Canais Gatilho Schmitt 14-TSSOP
Especificações de SN74LV14APWR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Lógica | |
| Portões e Inversores | |
| Mfr | Instrumentos Texas |
| Series | 74LV |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo Lógico | Inversor |
| Número de circuitos | 6 |
| Número de entradas | 1 |
| Características | Schmitt Gatilho |
| Tensão - Fornecimento | 2V ~ 5,5V |
| Atual - Quiescente (Máx.) | 20 µA |
| Corrente - Saída Alta, Baixa | 12mA, 12mA |
| Nível Lógico de Entrada - Baixo | 0,75V ~ 1,5V |
| Nível Lógico de Entrada - Alto | 1,75V ~ 3,5V |
| Max Propagation Delay @ V, Max CL | 10,6ns @ 5V, 50pF |
| Temperatura de operação | -40°C ~ 125°C |
| Tipo de montagem | Montagem em superfície |
| Pacote de dispositivos do fornecedor | 14-TSSOP |
| Pacote / Estojo | 14-TSSOP (0,173", 4,40 mm de largura) |
| Número do produto base | 74LV14 |
Características deSN74LV14APWR
• Operação VCC de 2 V a 5,5 V
• Tpd máximo de 10 ns a 5 V
• VOLP típico (ressalto de aterramento de saída) < 0,8 V em VCC = 3,3 V, TA = 25°C
• Típico VOHV (Saída VOH Undershoot) > 2,3 V em VCC = 3,3 V, TA = 25°C
• Suporta operação de tensão de modo misto em todas as portas
• Ioff suporta operação em modo de desligamento parcial
• O desempenho de travamento excede 250 mA por JESD 17
Formulários deSN74LV14APWR
• Comutadores de Rede
• Dispositivos vestíveis de saúde e fitness
• PDAs
• televisões LCD
• Infraestrutura de energia
Classificações Ambientais e de Exportação deSN74LV14APWR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
