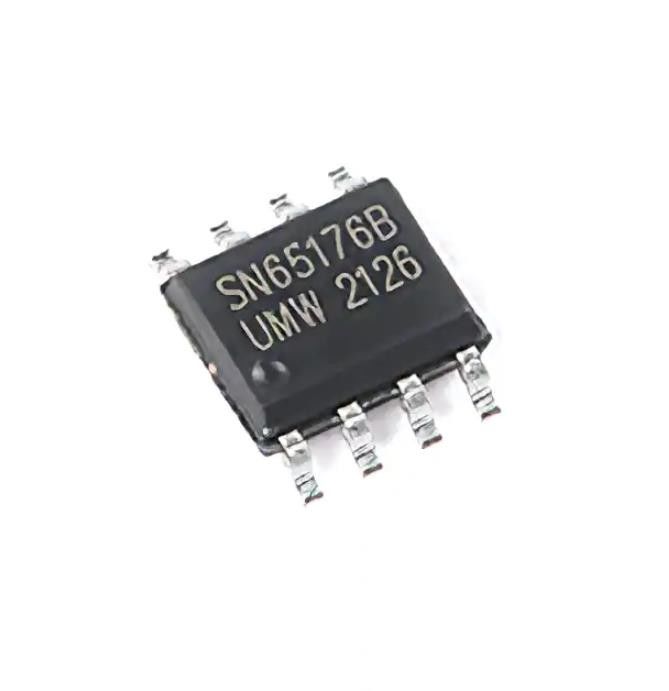

Resistores de detecção de corrente SN65176BDR Sop-8 Rs-485/Rs-422 Ics Rohs
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN65176BDR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo: | Transceptor |
|---|---|---|---|
| Protocolo: | RS422, RS485 | Número de motoristas/receptores: | 1/1 |
| Duplex: | Metade | Histerese do receptor: | 70mV |
| Tensão - fonte: | 4.75V ~ 5.25V | Temperatura de funcionamento: | -40°C ~ 105°C (TA) |
Descrição de produto
Resistores de detecção de corrente SN65176BDR Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 Meio Transceptor RS422, RS485 8-SOP
Especificações deSN65176BDR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Interface | |
| Drivers, Receptores, Transceptores | |
| Mfr | UMW |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo | Transceptor |
| Protocolo | RS422, RS485 |
| Número de Drivers/Recebedores | 1/1 |
| Duplex | Metade |
| Histerese do receptor | 70mV |
| Taxa de dados | - |
| Tensão - Fornecimento | 4,75V ~ 5,25V |
| Temperatura de operação | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-POP |
Características deSN65176BDR
• Atende ao padrão EIA RS485 para transmissão de barramento multiponto e é compatível com RS-422.
• Opção de pacote Small Outline (SOIC) disponível para espaço mínimo na placa.
•Atrasos de propagação do driver de 22 ns.
• Fonte única de +5V.
•−7V a +12V Faixa de modo comum do barramento permite ±7V de diferença de aterramento entre dispositivos no barramento.
• Proteção de desligamento térmico.
• Alta impedância para barramento com driver em TRI STATE ou com energia desligada, em toda a faixa de modo comum permite que os dispositivos não utilizados no barramento sejam desligados.
• A impedância combinada da saída do driver e da entrada do receptor é menor que uma unidade de carga RS485, permitindo até 32 transceptores no barramento.
• Histerese típica do receptor de 70 mV.
Formulários deSN65176BDR
O SN75176B / SN65176B é um transceptor de barramento/linha TRI-STATE diferencial de alta velocidade projetado para atender aos requisitos ® do padrão EIA RS485 com faixa de modo comum estendida (+12V a -7V), para transmissão de dados multiponto.Além disso, é compatível com
RS-422.As saídas do driver e do receptor possuem capacidade TRI-STATE, para as saídas do driver em toda a faixa de modo comum de +12V a -7V.Situações de contenção ou falha do barramento que causam dissipação excessiva de energia dentro do dispositivo são tratadas por um circuito de desligamento térmico, que força as saídas do driver para o estado de alta impedância.As especificações CC são garantidas na temperatura de 0 a 70°C e na faixa de tensão de alimentação de 4,75 V a 5,25 V.
Classificações Ambientais e de Exportação deSN65176BDR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
