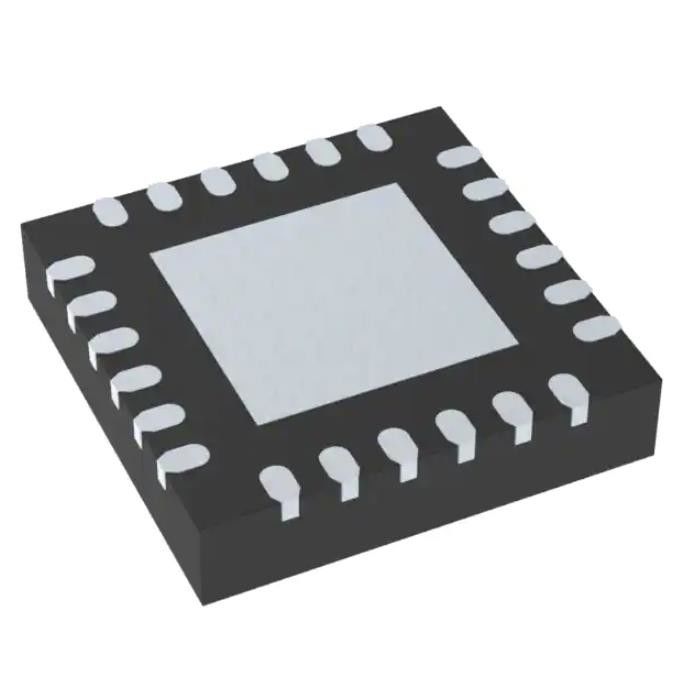

SI5335D-B03965-GM IC 4OUT 24 VFQFN expôs a montagem de superfície da almofada

• A tecnologia de MultiSynth™ da baixa potência permite independente, síntese da algum-frequência de quatro frequências

• Configurável como um dispositivo do amortecedor do gerador de pulso de disparo ou do pulso de disparo

• Três independentes, configurações de dispositivo usuário-assinalávéis, pinselectable

• motoristas Alto-configuráveis da saída com até quatro saídas diferenciais, oito saídas de pulso de disparo único-terminadas, ou uma combinação de ambos

• Baixo tremor da fase de 0,7 picosegundos RMS

• Referência flexível da entrada:

• Cristal externo: 25 ou 27 megahertz

• Entrada do CMOS: 10 a 200 megahertz

• Entrada de SSTL/HSTL: 10 a 350 megahertz

• Entrada diferencial: 10 a 350 megahertz

• As saídas independentemente configuráveis apoiam toda a frequência ou formato:

• LVPECL/LVDS/CML: 1 a 350 megahertz • HCSL: 1 a 250 megahertz

• CMOS: 1 a 200 megahertz

• SSTL/HSTL: 1 a 350 megahertz

• Tensão independente da saída pelo motorista: 1,5, 1,8, 2,5, ou 3,3 V

• Único núcleo da fonte com excellentPSRR: 1,8, 2,5, 3,3 V

• Até cinco funções usuário-assinalávéis do pino simplificam o projeto de sistema: SSENB (controle do espectro espalhado), OEB DO RESTAURAÇÃO, o mestre ou OEB pelo pino, e plano da frequência seleto (FS1, FS0)

• Perda de alarme do sinal

• Pulso de disparo comum do Gen 1/2/3/4 de PCIe complacente

• Gen 3 SRNS de PCIe complacente

• Dois ajustes selecionáveis da largura de banda do laço: 1,6 megahertz ou 475 quilohertz

• Fácil personalizar com utilidade com suporte na internet

• Tamanho pequeno: 4 x 4 milímetros, 24-QFN

• Baixa potência (núcleo):

• 45 miliampères (modo de PLL)

• 12 miliampères (modo do amortecedor)

• Variação da temperatura larga: – °C 40 a +85
