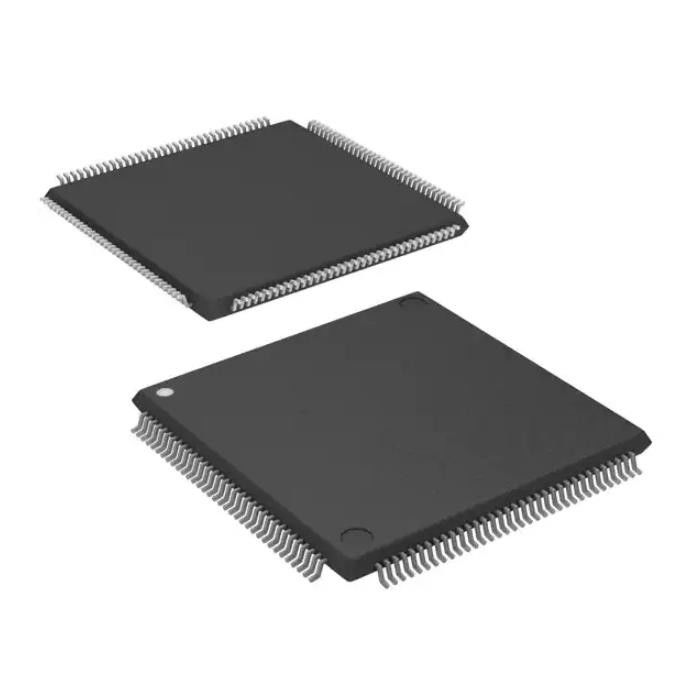

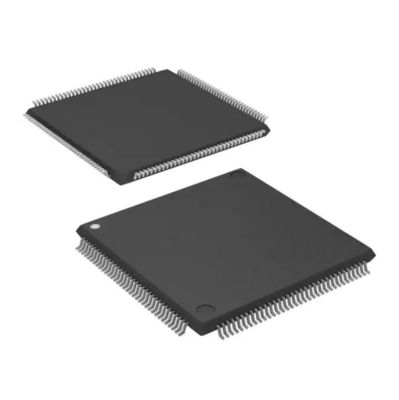

SAF-XC161CS-32F20F BB Resistores de detecção de corrente Ic Mcu 16bit 256kb Flash 144tqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | BB DE SAF-XC161CS-32F20F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | Infineon Technologies | Série: | XC16x |
|---|---|---|---|
| Pacote: | Fita & carretel (TR) | Estado do produto: | Obsoleto |
| Digi-chave programável: | Não verificado | Processador do núcleo: | C166SV2 |
| Tamanho de núcleo: | de 16 bits | Velocidade: | 20MHz |
Descrição de produto
SAF-XC161CS-32F20F BB Resistores de detecção de corrente Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x Microcontrolador IC 16-Bit 20MHz 256KB (256K x 8) FLASH PG-TQFP-144-7
Especificações deSAF-XC161CS-32F20F BB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Tecnologias Infineon |
| Series | XC16x |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Obsoleto |
| Digi-Key programável | Não verificado |
| Processador Núcleo | C166SV2 |
| Tamanho do núcleo | 16 bits |
| Velocidade | 20MHz |
| Conectividade | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Periféricos | PWM, WDT |
| Número de E/S | 99 |
| Tamanho da memória do programa | 256 KB (256 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 12K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 2,35V ~ 2,7V |
| Conversores de dados | A/D 12x8/10b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 144-LQFP |
| Pacote de dispositivos do fornecedor | PG-TQFP-144-7 |
| Número do produto base | SAF-XC161 |
Características deSAF-XC161CS-32F20F BB
• CPU de 16 bits de alto desempenho com pipeline de 5 estágios
– Tempo de ciclo de instrução de 25 ns em clock de CPU de 40 MHz (execução de ciclo único)
– Multiplicação de 1 ciclo (16 × 16 bits), divisão de fundo (32/16 bits) em 21 ciclos
– Instruções de multiplicação e acumulação (MAC) de 1 ciclo
– Recursos aprimorados de manipulação de bits booleanos
- Execução de salto de ciclo zero
– Instruções adicionais para suporte HLL e sistemas operacionais
– Projeto baseado em registradores com múltiplos bancos de registradores variáveis
– Suporte para troca rápida de contexto com dois bancos de registradores locais adicionais
– Espaço de endereço linear total de 16 Mbytes para código e dados
– Área de registro de funções especiais no chip de 1024 bytes (compatível com a família C166)
• Sistema de interrupção de 16 níveis de prioridade com 73 fontes, taxa de amostragem até 50 ns
• Instalações de transferência de dados de ciclo único orientadas por interrupção de 8 canais via controlador de evento periférico (PEC), ponteiros de 24 bits cobrem o espaço de endereço total
• Geração de Relógio via PLL on-chip (fatores 1:0,15 … 1:10), ou via Prescaler (fatores 1:1 … 60:1)
• Módulos de memória no chip
- 2 Kbytes de RAM de porta dupla no chip (DPRAM)
– SRAM de dados no chip de 4 Kbytes (DSRAM)
– 6 Kbytes On-Chip Program/Data SRAM (PSRAM)
– Memória de programa on-chip de 256 Kbytes (Memória Flash)
• Módulos Periféricos On-Chip
– Conversor A/D de 12 canais com resolução programável (10 bits ou 8 bits) e tempo de conversão (até 2,55 µs ou 2,15 µs)
– Duas unidades de captura/comparação de uso geral de 16 canais (32 pinos de entrada/saída)
- Unidade de temporizador de uso geral multifuncional com 5 temporizadores
– Dois canais seriais síncronos/assíncronos (USARTs)
- Dois canais seriais síncronos de alta velocidade
– Interface TwinCAN no chip (Rev. 2.0B ativa) com 32 objetos de mensagem (can completo/can básico) em dois nós can e funcionalidade de gateway
– Interface de barramento IIC (endereçamento de 10 bits, 400 kbit/s) com 3 canais (multiplexados)
– Relógio em tempo real no chip, acionado por oscilador dedicado
• Modos inativo, suspenso e desligado com gerenciamento de energia flexível
• Temporizador Watchdog programável e Watchdog oscilador
Formulários deSAF-XC161CS-32F20F BB
O código de pedido dos microcontroladores Infineon fornece uma referência exata ao produto necessário.Este código de pedido identifica:
• a própria derivada, ou seja, seu conjunto de funções, a faixa de temperatura e a tensão de alimentação
• a embalagem e o tipo de entrega.Para os códigos de pedido disponíveis para o XC161, por favor
consulte seu representante de vendas responsável ou seu distribuidor local.
Nota: Os códigos de pedido das versões Mask-ROM são definidos para cada produto após a verificação do respectivo código ROM.
Classificações Ambientais e de Exportação deSAF-XC161CS-32F20F BB
| ATRIBUTO | DESCRIÇÃO |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
