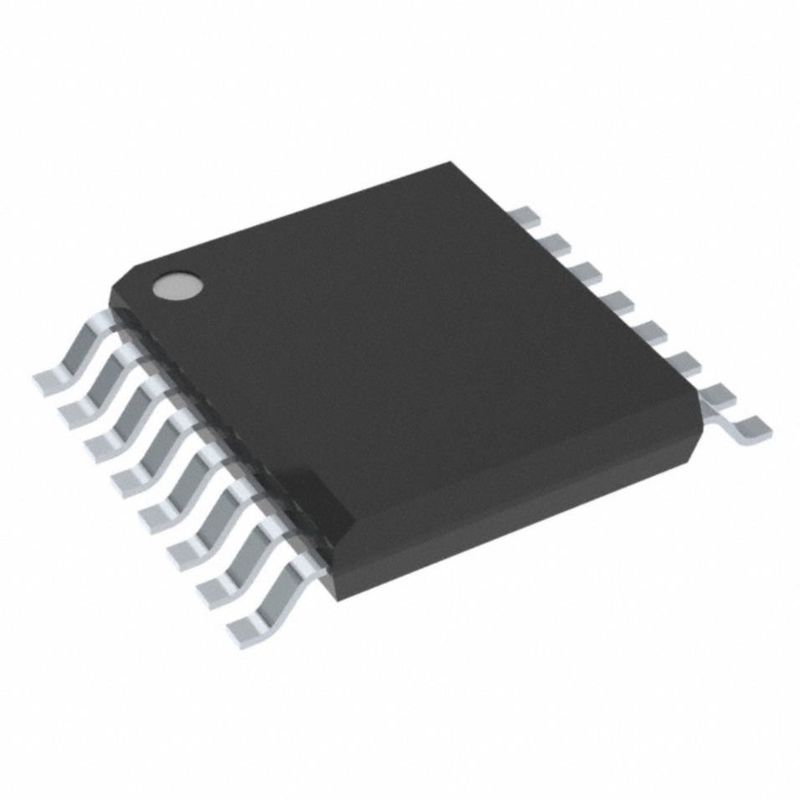

Gp sem fio 16ssop do Iso 3000vrms 6ch de Dgtl do módulo de ISO7761FDBQR Rf
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7761FDBQR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Distorção da largura de pulso (máxima): | 4.9ns | Tempo da elevação/queda (tipo): | 1.1ns, 1.4ns |
|---|---|---|---|
| Tensão - fonte: | 2.25V ~ 5.5V | Temperatura de funcionamento: | -55°C ~ 125°C |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 16-SSOP (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor: | 16-SSOP | Número baixo do produto: | ISO7761 |
Descrição de produto
Gp sem fio 16ssop do Iso 3000vrms 6ch de Dgtl do módulo de ISO7761FDBQR Rf
Canal de uso geral 100Mbps 85kV/µs CMTI 16-SSOP do isolador 3000Vrms 6 de Digitas (0,154", largura de 3.90mm)
Especificações de ISO7761FDBQR
| TIPO | DESCRIÇÃO |
| Categoria | Isoladores |
| Isoladores de Digitas | |
| Mfr | Texas Instruments |
| Série | ISO776x |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tecnologia | Acoplamento capacitivo |
| Tipo | Uso geral |
| Poder isolado | Não |
| Número de canais | 6 |
| Entradas - lado 1/Side 2 | 日 de 5 月 1 |
| Tipo de canal | Unidirecional |
| Tensão - isolamento | 3000Vrms |
| Imunidade transiente do modo comum (minuto) | 85kV/µs |
| Taxa de dados | 100Mbps |
| TpLH/tpHL do atraso de propagação (máximo) | 16ns, 16ns |
| Distorção da largura de pulso (máxima) | 4.9ns |
| Tempo da elevação/queda (tipo) | 1.1ns, 1.4ns |
| Tensão - fonte | 2.25V ~ 5.5V |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-SSOP (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 16-SSOP |
| Número baixo do produto | ISO7761 |
Características de ISO7761FDBQR
• Taxa de 100 dados de Mbps
• Barreira robusta do isolamento:
– >100-Year projetou a vida
– Avaliação do isolamento de até 5000 VRMS
– Até 12,8 quilovolts de capacidade de impulso
– ±100 kV/μs CMTI típico
• Escala larga da fonte: 2,25 V a 5,5 V
• 2.25-V à tradução do nível 5.5-V
• Opções da elevação (ISO776x) e do ponto baixo da saída do defeito (ISO776xF)
• Variação da temperatura larga: – 55°C a +125°C
• Consumo da baixa potência, 1,4 miliampères típico pelo canal em 1 Mbps
• Baixo atraso de propagação: 11 ns típicos em 5 V
• Compatibilidade eletromagnética robusta (compatibilidade eletrónica):
– Sistema-nível ESD, EFT, e imunidade do impulso
– proteção da descarga do contato do IEC 61000-4-2 de ±8 quilovolt através da barreira do isolamento
– Baixas emissões
• Opções largas-SOIC (DW-16) e de SSOP (DBQ-16) do pacote
• Versão automotivo disponível: ISO776x-Q1
• Certificações relacionados com a segurança:
– Isolação reforçada pelo VDE do RUÍDO V V 0884-11:2017-01
– Programa do reconhecimento do componente do UL 1577
– Certificação de CSA por IEC 60950-1, IEC 62368-1, e IEC 60601-1
– Certificação de CQC por GB4943.1-2011
– Certificação do TUV de acordo com EN 60950-1 e EN 61010-1
Aplicações de ISO7761FDBQR
• Automatização industrial
• Controlo do motor
• Fontes de alimentação
• Inversores solares
• Equipamento médico
Classificações ambientais & da exportação de ISO7761FDBQR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
