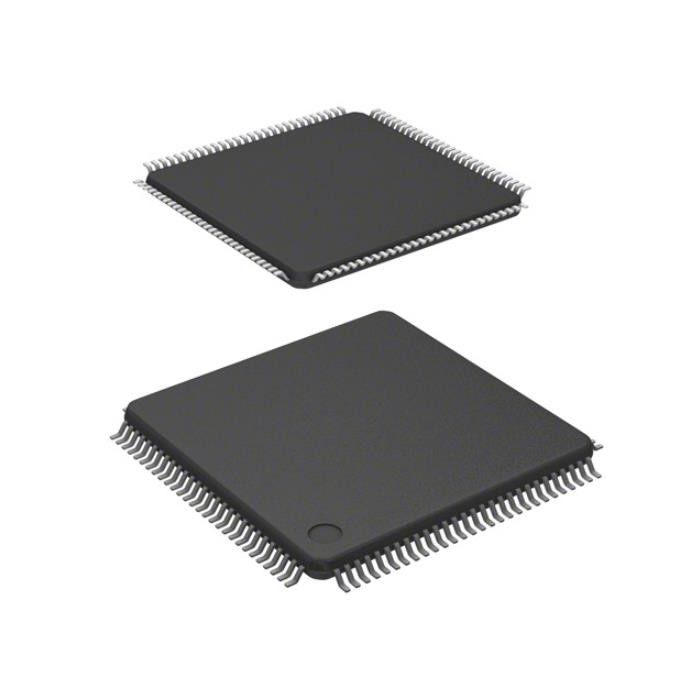

Resistores atuais CI Mcu 16bit 384kb 112lqfp instantâneo do sentido de S912XEQ384J3VALR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | S912XEQ384J3VALR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | NXP EUA Inc. | Série: | HCS12X |
|---|---|---|---|
| Pacote: | Fita & carretel (TR) | Estado do produto: | Ativo |
| Digi-chave programável: | Não verificado | Processador do núcleo: | HCS12X |
| Tamanho de núcleo: | de 16 bits | Velocidade: | 50MHz |
Descrição de produto
Resistores atuais CI Mcu 16bit 384kb 112lqfp instantâneo do sentido de S912XEQ384J3VALR
FLASH de 16 bits 112-LQFP de IC 50MHz 384KB do microcontrolador de HCS12X HCS12X (384K x 8) (20x20)
Especificações de S912XEQ384J3VALR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | NXP EUA Inc. |
| Série | HCS12X |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Digi-chave programável | Não verificado |
| Processador do núcleo | HCS12X |
| Tamanho de núcleo | de 16 bits |
| Velocidade | 50MHz |
| Conectividade | CANbus, EBI/EMI, ² C de I, IrDA, SCI, SPI |
| Periféricos | LVD, POR, PWM, WDT |
| Número de I/O | 91 |
| Tamanho de memória do programa | 384KB (384K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 4K x 8 |
| RAM Size | 24K x 8 |
| Tensão - fonte (Vcc/Vdd) | 1.72V ~ 5.5V |
| Conversores de dados | A/D 16x12b |
| Tipo do oscilador | Externo |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 112-LQFP |
| Pacote do dispositivo do fornecedor | 112-LQFP (20x20) |
| Número baixo do produto | S912 |
CARACTERÍSTICAS de S912XEQ384J3VALR
1. Opções da LATA:
As versões com os 5 módulos da LATA terão CAN0, CAN1, CAN2, CAN3 e CAN4.
As versões com os 4 módulos da LATA terão CAN0, CAN1, CAN2 andCAN4.
As versões com os 3 módulos da LATA terão CAN0, CAN1 e CAN4.
As versões com os 2 módulos da LATA terão CAN0 e CAN4.
As versões com o 1 módulo da LATA terão CAN0.
2. Opções de SCI:
As versões com os 8 módulos de SCI terão SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6 e SCI7.
As versões com os 7 módulos de SCI terão SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, e SCI6.
As versões com os 6 módulos de SCI terão SCI0, SCI1, SCI2, SCI3, SCI4 e SCI5.
As versões com os 5 módulos de SCI terão SCI0, SCI1, SCI2, SCI3 e SCI4.
As versões com os 4 módulos de SCI terão SCI0, SCI1, SCI2 e SCI
As versões com os 3 módulos de SCI terão SCI0, SCI1 e SCI2.
As versões com os 2 módulos de SCI terão SCI0 e SCI1.
As versões com o 1 módulo de SCI terão SCI0.
3. Opções de SPI:
As versões com os 3 módulos de SPI terão SPI0, SPI1 e SPI2.
As versões com os 2 módulos de SPI terão SPI0 e SPI1.
As versões com os módulos de 1 SPI terão SPI0.
4. IIC opções:
As versões com os 2 módulos IIC terão IIC0 e IIC1.
As versões com o 1 módulo IIC terão IIC0.
5. TIM disponível através de redistribuir em EP100, dispositivos EP768 80/112/144 de opção do pinout
6. O A/D é o número de módulos/número total de canais do A/D.
7. O I/O é a soma dos portos capazes a atuar como a entrada digital ou a saída. Para detalhes veja “a disponibilidade portuária perto
Tabela da opção do pacote” na folha de dados de MCS12XE.
8. O I/O é a soma dos portos capazes a atuar como a entrada digital ou a saída. Para detalhes veja “a disponibilidade portuária a tabela pela opção do pacote” na folha de dados de MCS12XE.
9. Pode somente executar o código de RAM
Aplicações de S912XEQ384J3VALR
Neste exemplo, o MC9S12XE está executando as características de uma aplicação típica do controlador do corpo de carro. O módulo conecta com os ônibus principais da LATA distribuídos no carro usando o módulo da em-microplaqueta MSCAN visto que o ônibus de LIN se comunica com as funções locais ao controlador do corpo. As funções de uma comunicação são controladas em ambos os casos pelo XGATE independentemente do processador central. O MC9S12XE fornece o controle direto de motoristas do poder para luzes e bombas e a leitura dos sensores, usando a em-microplaqueta PWM e os módulos do ATD. Finalmente, a relação de SPI ao receptor do RF fornece a relação ao sistema do acesso remoto do carro.
Classificações ambientais & da exportação de S912XEQ384J3VALR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
