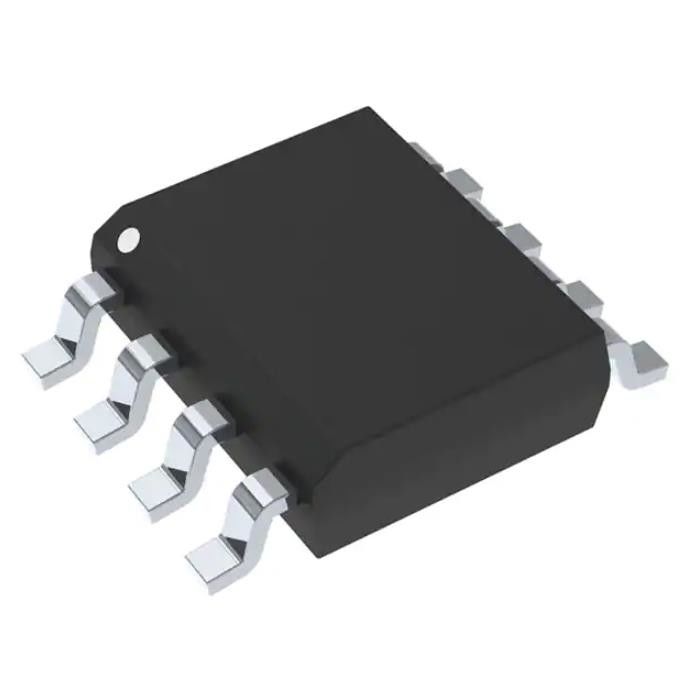

NCV5183DR2G Tvs Diodo Smd Ic Gate Drvr Half-Bridge 8soic NCV5183DR2GOSCT-ND
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | NCV5183DR2G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo entrado: | Não-inversão | Alta tensão lateral - máxima (tira de bota): | 600 V |
|---|---|---|---|
| Tempo da elevação/queda (tipo): | 12ns, 12ns | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 8-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor: | 8-SOIC | Número baixo do produto: | NCV5183 |
Descrição de produto
NCV5183DR2G Tvs Diodo Smd Ic Gate Drvr Half-Bridge 8soic NCV5183DR2GOSCT-ND
IC de driver de porta de meia ponte não inversora 8-SOIC
Especificações de NCV5183DR2G
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Porteiros | |
| Mfr | onsemi |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Configuração Orientada | Meia Ponte |
| Tipo de Canal | Independente |
| Número de motoristas | 2 |
| Tipo de portão | MOSFET de canal N |
| Tensão - Fornecimento | 9V ~ 18V |
| Tensão Lógica - VIL, VIH | 1,2 V, 2,5 V |
| Corrente - Pico de Saída (Fonte, Coletor) | 4.3A, 4.3A |
| Tipo de entrada | Não inversora |
| Tensão lateral alta - Max (Bootstrap) | 600 V |
| Tempo de subida/descida (tipo) | 12ns, 12ns |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto base | NCV5183 |
Características deNCV5183DR2G
•Qualificado automotivo para AEC Q100
•Faixa de tensão: até 600 V•Imunidade dV/dt
•Faixa de alimentação do acionamento do portão de 9 V a 18 V
•Fonte de saída / Capacidade de corrente de dissipação 4,3 A / 4,3 A
•Compatível com lógica de entrada de 3,3 V e 5 V
•Oscilação de tensão do pino da ponte negativa permitida estendida para -10 V
•Atrasos de propagação correspondentes entre ambos os canais
•Atraso de propagação 120 ns normalmente
•Sob VCC LockOut (UVLO) para ambos os canais
•Pino a Pino Compatível com os Padrões da Indústria
•Estes são dispositivos livres de Pb
Formulários deNCV5183DR2G
•Fontes de alimentação para Telecom e Datacom
•Conversores Half-Bridge e Full-Bridge
•Conversores Push-Pull
•Conversores síncronos-buck de alta tensão
Classificações Ambientais e de Exportação deNCV5183DR2G
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
