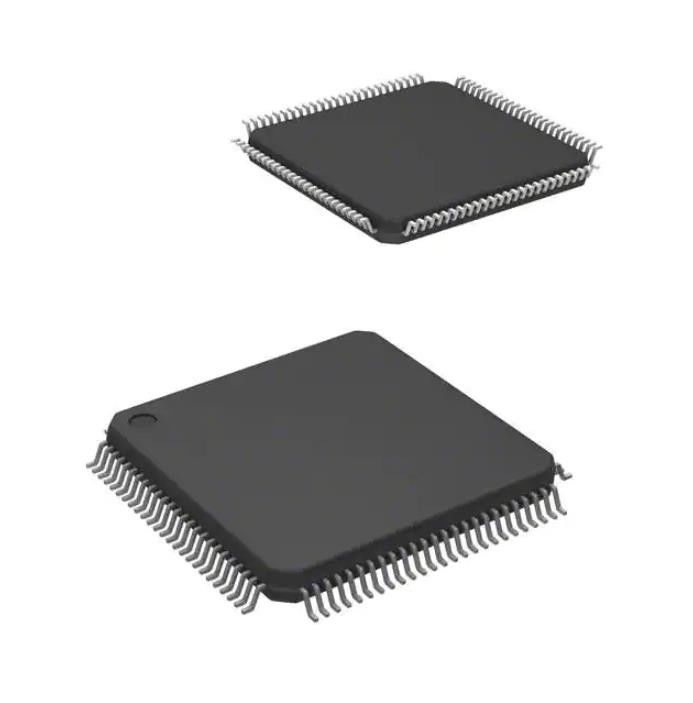

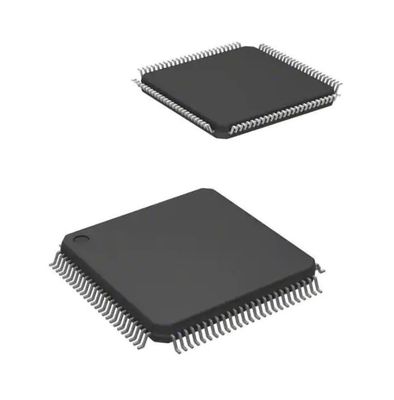

LPC54606J512BD100E Tvs Diodo Smd Ic Mcu 32bit 512kb Flash 100lqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LPC54606J512BD100E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de I/O: | 64 | Tamanho de memória do programa: | 512KB (512K x 8) |
|---|---|---|---|
| Tipo da memória do programa: | FLASH | Tamanho de EEPROM: | 16K x 8 |
| RAM Size: | 200K x 8 | Tensão - fonte (Vcc/Vdd): | 1.71V ~ 3.6V |
| Conversores de dados: | A/D 12x12b | Tipo do oscilador: | Interno |
Descrição de produto
ARM® Cortex®-M4 LPC546xx Microcontrolador IC 32-Bit Single-Core 180MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Especificações deLPC54606J512BD100E
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | NXP EUA Inc. |
| Series | LPC546xx |
| Pacote | Bandeja |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | ARM® Cortex®-M4 |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 180MHz |
| Conectividade | CANbus, Ethernet, I²C, SPI, UART/USART, USB |
| Periféricos | Detecção/redefinição de brown-out, DMA, I²S, POR, PWM, WDT |
| Número de E/S | 64 |
| Tamanho da memória do programa | 512 KB (512 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 16K x 8 |
| Tamanho da RAM | 200 K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 1,71V ~ 3,6V |
| Conversores de dados | A/D 12x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 100-LQFP |
| Pacote de dispositivos do fornecedor | 100-LQFP (14x14) |
| Número do produto base | LPC54606 |
Características deLPC54606J512BD100E
• Núcleo ARM Cortex-M4 (versão r0p1):
• Processador ARM Cortex-M4, operando a uma frequência de até 220 MHz.
• Os dispositivos LPC5460x/61x operam em frequências de CPU de até 180 MHz.O dispositivo LPC54628 opera em frequências de CPU de até 220 MHz.
• Unidade de Ponto Flutuante (FPU) e Unidade de Proteção de Memória (MPU).
• Controlador de interrupção de vetor aninhado (NVIC) integrado ARM Cortex-M4.
• Entrada de interrupção não mascarável (NMI) com um
seleção de fontes.
• Serial Wire Debug (SWD) com seis pontos de interrupção de instrução, dois comparadores literais e quatro pontos de observação.Inclui Serial Wire Output e ETM Trace para recursos de depuração aprimorados e um contador de registro de data e hora de depuração.
• Temporizador de tiques do sistema
FormuláriosdeLPC54606J512BD100E
• Fonte de alimentação única de 1,71 V a 3,6 V.
• Reinicialização ao ligar (POR).
• Detecção de brown-out (BOD) com limites separados para interrupção e reinicialização forçada.
• Varredura de limite JTAG suportada.
• Número de série exclusivo do dispositivo de 128 bits para identificação.
• Faixa de temperatura operacional de ?40 °C a +105 °C.
• Disponível nos pacotes TFBGA180, TFBGA100, LQFP208 e LQFP100.
Classificações Ambientais e de Exportação deLPC54606J512BD100E
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
