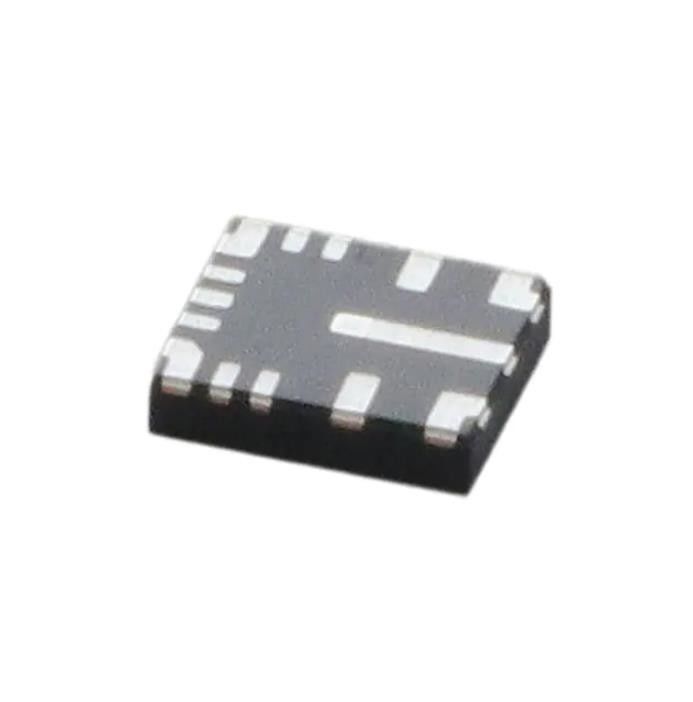

LMQ61460AASRJRR Tvs Diode Smd Industrial 3-V a 36-V, 6-A, Baixo 296-Lmq61460aasrjrrct-Nd
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LMQ61460AASRJRR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Topologia: | Fanfarrão | Tipo da saída: | ajustável |
|---|---|---|---|
| Número de saídas: | 1 | Tensão - entrada (minuto): | 3V |
| Tensão - entrada (máximo): | 36V | Tensão - saída (minuto/fixado): | 1V |
| Tensão - saída (máxima): | 34.2V | Atual - saída: | 6A |
Descrição de produto
LMQ61460AASRJRR Tvs Diode Smd Industrial 3-V a 36-V, 6-A, Baixo 296-Lmq61460aasrjrrct-Nd
Buck Switching Regulator IC Positivo Ajustável 1V 1 Saída 6A 14-VFQFN
Especificações deLMQ61460AASRJRR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 3V |
| Tensão - Entrada (Máx.) | 36V |
| Tensão - Saída (Mín/Fixa) | 1V |
| Tensão - Saída (Máx.) | 34,2 V |
| Atual - Saída | 6A |
| Frequência - Comutação | 200 kHz ~ 2,2 MHz |
| Retificador Síncrono | Sim |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície, flanco molhável |
| Pacote / Estojo | 14-VFQFN |
| Pacote de dispositivos do fornecedor | 14-VQFN-HR (4x3,5) |
| Número do produto base | LMQ61460 |
Características deLMQ61460AASRJRR
• Capaz de Segurança Funcional
– Documentação disponível para auxiliar no projeto do sistema de segurança funcional
• Otimizado para requisitos de EMI ultrabaixos
– O pacote Hotrod™ minimiza o toque do nó de comutação
– Capacitores de desvio interno reduzem EMI
– O caminho de entrada paralelo minimiza a indutância parasita
– O espectro espalhado reduz as emissões de pico
– Tempo de subida do nó do switch ajustável
• Projetado para aplicações robustas
– Suporta transiente de 42 V
– Queda de 0,4 V com carga de 4 A (típica)
• Conversão de energia de alta eficiência em todas as cargas
– 7-µA sem corrente de carga em 13,5 VIN, 3,3 VOUT
– 90% de eficiência PFM a 1 mA, 13,5 VIN, 5 VOUT
- Baixa resistência MOSFET ON
• RDS_ON_HS = 41 mΩ (típico)
• RDS_ON_LS = 21 mΩ (típico)
• Opção de polarização externa para maior eficiência
• Pino compatível com:
– LM61460 (36 V, 6 A)
• Use o módulo TPSM63606 para um tempo de lançamento mais rápido no mercado
FormuláriosdeLMQ61460AASRJRR
• USB tipo C
• Robô industrial: placa de CPU
• PC industrial: computador de placa única
• Instrumentação de teste e medição
• Aplicações de redução de VIN largo de uso geral
Classificações Ambientais e de Exportação deLMQ61460AASRJRR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
