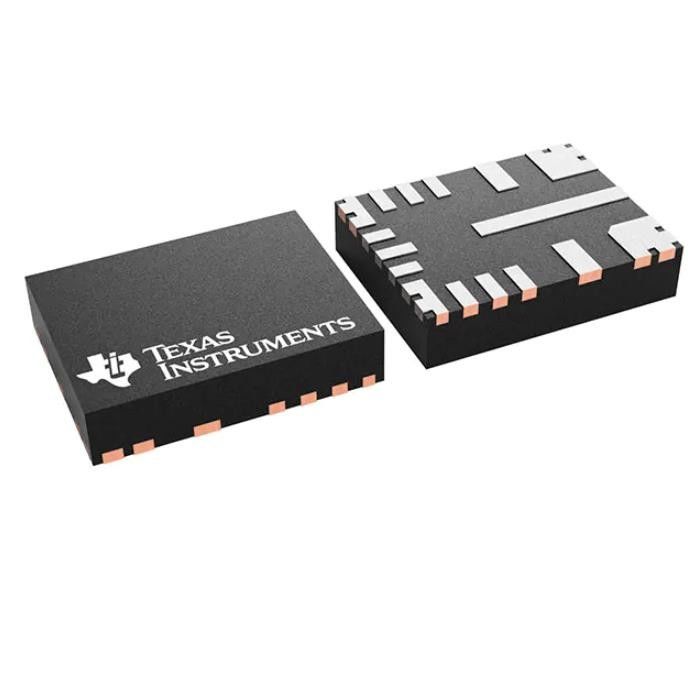

LM61480RPHR Tvs Diode Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM61480RPHR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 3V | Tensão - entrada (máximo): | 36V |
Descrição de produto
LM61480RPHR Tvs Diode Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Buck Switching Regulator IC Positivo Ajustável 1V 1 Saída 8A 16-PowerVFQFN
Especificações de LM61480RPHR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 3V |
| Tensão - Entrada (Máx.) | 36V |
| Tensão - Saída (Mín/Fixa) | 1V |
| Tensão - Saída (Máx.) | 34,2 V |
| Atual - Saída | 8A |
| Frequência - Comutação | 400kHz, 2,2MHz, 200kHz ~ 2,2MHz |
| Retificador Síncrono | Não |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 16-PowerVFQFN |
| Pacote de dispositivos do fornecedor | 16-VQFN-HR (4,5x3,5) |
Características deLM61480RPHR
• Capaz de Segurança Funcional
– Documentação disponível para auxiliar no projeto do sistema de segurança funcional
• Faixa de tensão de entrada de 3 V a 36 V
• Saída RESET com filtro e liberação retardada
• Projetado para baixo EMI:
– EVM compatível com CISPR 11/32 classe B
- Espectro de propagação configurável por pinos
– Tempo de subida do nó SW ajustável
– Operação acima e abaixo da banda AM: pino configurável em 400 kHz fixo e 2,2 MHz ou ajustável de 200 kHz a 2,2 MHz
- Pinagem simétrica EMI baixa
– O modo de carga leve é configurável por pinos para frequência constante ou modulação de frequência de pulso (PFM)
• Solução de alta eficiência
– 95% de eficiência para uma carga de 8 A
– Corrente de entrada de 5 µA enquanto descarregada no modo automático
– Corrente de desligamento <1-µA (típica)
• Alta densidade de potência
– Compensação integrada, partida suave, limite de corrente, desligamento térmico e UVLO
– Pacote QFN de flanco molhável de 4,5 mm × 3,5 mm
FormuláriosdeLM61480RPHR
• Transporte industrial
• Aviônicos
• PC Industrial
• PLC, DCS e PAC
• Equipamento de teste de semicondutores
Classificações Ambientais e de Exportação deLM61480RPHR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Não aplicável |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
