LM61460AASQRJRRQ1 Tvs Diodo Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Material de produção
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM61460AASQRJRRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 3V | Tensão - entrada (máximo): | 36V |
Descrição de produto
LM61460AASQRJRRQ1 Tvs Diodo Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Material de produção

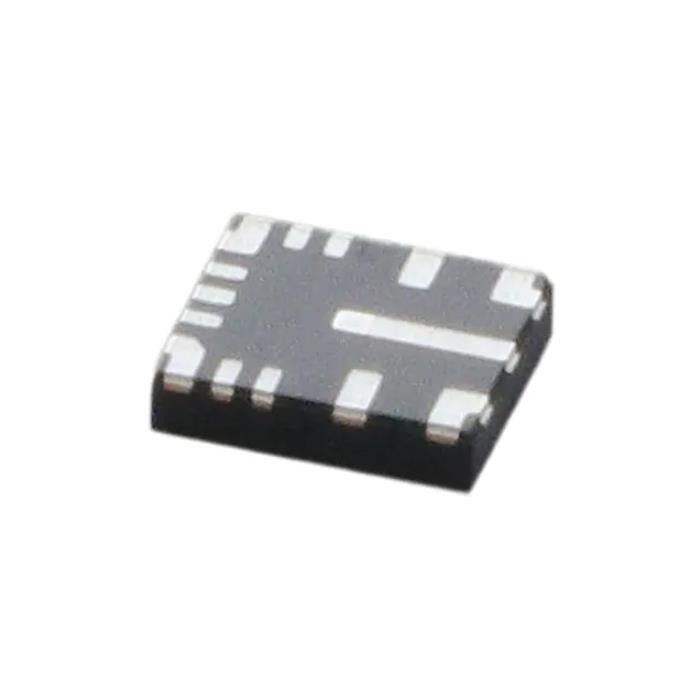

Buck Switching Regulator IC Positivo Ajustável 1V 1 Saída 6A 14-VFQFN
Especificações de LM61460AASQRJRRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 3V |
| Tensão - Entrada (Máx.) | 36V |
| Tensão - Saída (Mín/Fixa) | 1V |
| Tensão - Saída (Máx.) | 34,2 V |
| Atual - Saída | 6A |
| Frequência - Comutação | 200kHz ~ 2MHz |
| Retificador Síncrono | Sim |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície, flanco molhável |
| Pacote / Estojo | 14-VFQFN |
| Pacote de dispositivos do fornecedor | 14-VQFN-HR (4x3,5) |
| Número do produto base | LM61460 |
Características deLM61460AASQRJRRQ1
• AEC-Q100 qualificado para aplicações automotivas
– Grau de temperatura 1: –40°C a +150°C, TJ
• Capaz de Segurança Funcional
– Documentação disponível para auxiliar no projeto do sistema de segurança funcional
• Otimizado para requisitos ultrabaixos de EMI
– O pacote Hotrod™ e o caminho de entrada paralelo minimizam o toque do nó do comutador
– O espectro espalhado reduz as emissões de pico
– Tempo de subida do nó SW ajustável
• Projetado para aplicações automotivas
– Suporta despejo de carga automotiva de 42 V
– ±1% de precisão de regulação de saída total
– VOUT ajustável de 1 V a 95% do VIN
– Queda de 0,4 V com carga de 4 A (típica)
• Conversão de energia de alta eficiência em todas as cargas
– 7-µA sem corrente de carga em 13,5 VIN, 3,3 VOUT
– 83% de eficiência PFM a 1 mA, 13,5 VIN, 5 VOUT
– Opção de polarização externa para maior eficiência
• Adequado para fontes de alimentação escalonáveis
– Pino compatível com:
• LM61440-Q1 (36 V, 4 A, fSW ajustável)
• LM62440-Q1 (36 V, 4 A, fSW fixo)
• LMQ61460-Q1 (36 V, 6 A, tampas internas)
FormuláriosdeLM61460AASQRJRRQ1
• Infotainment automotivo e cluster: unidade principal, hub de mídia, carga USB, display
• ADAS automotivo e eletrônica da carroceria
Classificações Ambientais e de Exportação deLM61460AASQRJRRQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
