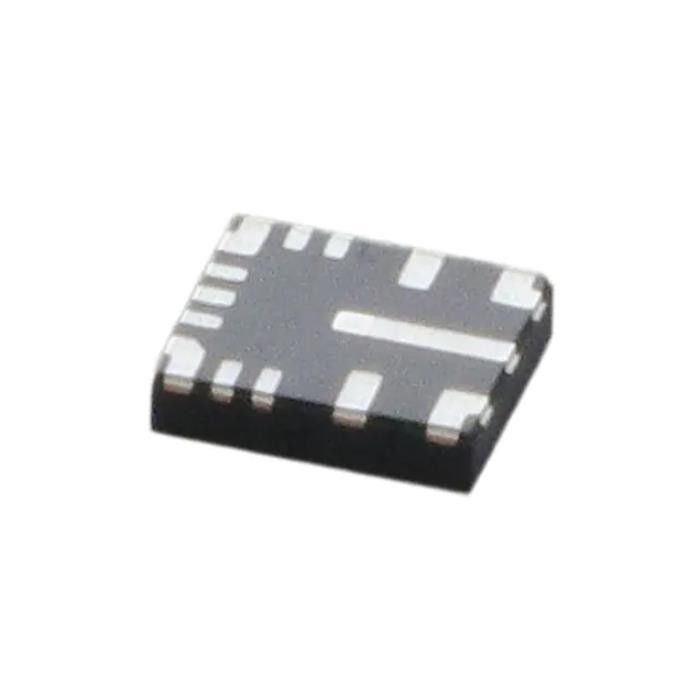

Material da produção do 296-Lm61460aanrjrrtr-Nd Lm61460aan de Smd do diodo das tevês de LM61460AANRJRR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM61460AANRJRR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 3V | Tensão - entrada (máximo): | 36V |
Descrição de produto
Material da produção do 296-Lm61460aanrjrrtr-Nd Lm61460aan de Smd do diodo das tevês de LM61460AANRJRR
Saída 1V 1 6A 14-VFQFN ajustável do positivo de Buck Switching Regulator IC
Especificações de LM61460AANRJRR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 3V |
| Tensão - entrada (máximo) | 36V |
| Tensão - saída (minuto/fixado) | 1V |
| Tensão - saída (máxima) | 34V |
| Atual - saída | 6A |
| Frequência - interruptor | 200kHz ~ 2.2MHz |
| Retificador síncrono | Sim |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Montando o tipo | Montagem de superfície, flanco Wettable |
| Pacote/caso | 14-VFQFN |
| Pacote do dispositivo do fornecedor | 14-VQFN-HR (4x3.5) |
| Número baixo do produto | LM61460 |
CARACTERÍSTICAS de LM61460AANRJRR
• Segurança-capaz funcional
– Documentação disponível para ajudar ao projeto de sistema funcional da segurança
• Aperfeiçoado para exigências ultra baixas do IEM
– Pacote de Hotrod™ e trajeto da entrada paralela para minimizar para comutar a soada do nó
– Tempo de elevação ajustável do nó do interruptor
• Projetado para aplicações seguras e ásperas
– Transeuntes dos apoios 42-V
– precisão regulamentar da saída total de ±1%
– VOUT ajustável de 1 V a 95% de VIN
– saída 0.4-V com a carga 4-A (típica)
– Características de proteção: parada programada térmica, fechamento do undervoltage da entrada, limite atual do ciclo-por-ciclo, proteção curto-citcuit do soluço
• Conversão de poder da eficiência elevada em todas as cargas
– 7-µA nenhuma carga atual em 13,5 VIN, 3,3 VOUT
– Eficiência de 83% PFM em 1-mA, 13,5 VIN, 5 VOUT
– Baixo MOSFET na resistência
• RDS_ON_HS = mΩ 41 (típico)
• RDS_ON_LS = mΩ 21 (típico)
– Opção diagonal externo para a eficiência melhorada
• Apropriado para fontes de alimentação evolutivas
– Pin compatível com:
• LM61440-Q1 (36 V, 4 A, fSW ajustável)
• LM61440 (36 V, 4 A, fSW ajustável)
• LMQ61460 (36 V, 6 A, tampões internos)
• Use o módulo TPSM63606 por um tempo mais rápido ao mercado
Aplicações de LM61460AANRJRR
• Tipo-c de USB
• Robô industrial: Placa de processador central
• PC industrial: único computador de placa
• Instrumentação do teste e da medida
Classificações ambientais & da exportação de LM61460AANRJRR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
