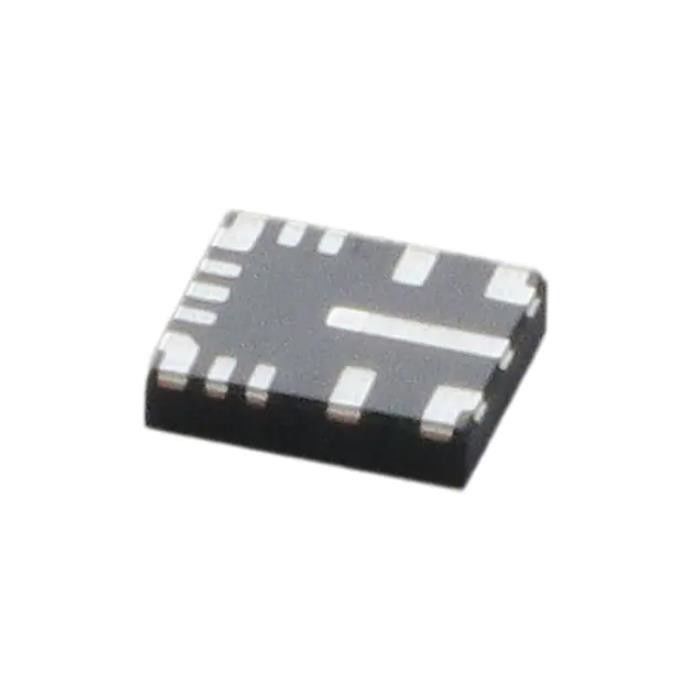

LM61440AANRJRR Tvs Diode Smd Step Down Converter 296-Lm61440aanrjrrtr-Nd
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM61440AANRJRR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Fita & carretel (TR) | Estado do produto: | Ativo |
|---|---|---|---|
| Função: | Abaixador | Configuração de saída: | Positivo |
| Topologia: | Fanfarrão | Tipo da saída: | ajustável |
| Número de saídas: | 1 | Tensão - entrada (minuto): | 3V |
Descrição de produto
LM61440AANRJRR Tvs Diode Smd Step Down Converter 296-Lm61440aanrjrrtr-Nd
Buck Switching Regulator IC Positivo Ajustável 1V 1 Saída 4A 14-VFQFN
Especificações de LM61440AANRJRR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 3V |
| Tensão - Entrada (Máx.) | 36V |
| Tensão - Saída (Mín/Fixa) | 1V |
| Tensão - Saída (Máx.) | 34,2 V |
| Atual - Saída | 4A |
| Frequência - Comutação | 200 kHz ~ 2,2 MHz |
| Retificador Síncrono | Sim |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície, flanco molhável |
| Pacote / Estojo | 14-VFQFN |
| Pacote de dispositivos do fornecedor | 14-VQFN-HR (4x3,5) |
| Número do produto base | LM61440 |
Características deLM61440AANRJRR
• Capaz de Segurança Funcional
– Documentação disponível para auxiliar no projeto do sistema de segurança funcional
• Otimizado para requisitos ultrabaixos de EMI
– O pacote Hotrod™ e o caminho de entrada paralelo minimizam o toque do nó do comutador
– O caminho de entrada paralelo minimiza a indutância parasita
– Tempo de subida do nó SW ajustável
• Projetado para aplicações confiáveis e robustas
– Suporta transientes de 42 V
– ±1% de precisão de regulação de saída total
– VOUT ajustável de 1 V a 95% do VIN
– Queda de 0,3 V com carga de 3 A (típica)
• Conversão de energia de alta eficiência em todas as cargas
– 7-µA sem corrente de carga em 13,5 VIN, 3,3 VOUT
– 83% de eficiência PFM a 1 mA, 13,5 VIN, 5 VOUT
- Baixa resistência MOSFET ON
• RDS_ON_HS = 41 mΩ (típico)
• RDS_ON_LS = 21 mΩ (típico)
– Opção de polarização externa para maior eficiência
• Adequado para fontes de alimentação escalonáveis
– Pino compatível com:
• LM61440-Q1 (36 V, 4 A, fSW ajustável)
• LM61460 (36 V, 6 A, fSW ajustável)
FormuláriosdeLM61440AANRJRR
• USB tipo C
• Robô industrial: placa de CPU
• PC industrial: computador de placa única
• Instrumentação de teste e medição
Classificações Ambientais e de Exportação deLM61440AANRJRR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
