LM5164QDDATQ1 Tvs Diode Smd 296-Lm5164qddatq1tr-Nd Ic Power Regulator
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5164QDDATQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 6V | Tensão - entrada (máximo): | 100V |
Descrição de produto
LM5164QDDATQ1 Tvs Diode Smd 296-Lm5164qddatq1tr-Nd Ic Power Regulator

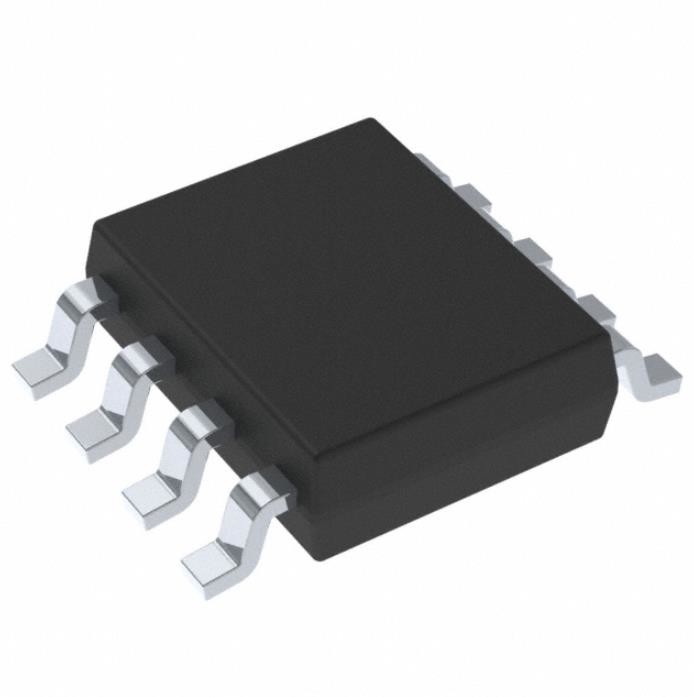

Buck Switching Regulator IC Positivo Ajustável 1,2V 1 Saída 1A 8-PowerSOIC (0,154", 3,90mm de Largura)
Especificações de LM5164QDDATQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 6V |
| Tensão - Entrada (Máx.) | 100V |
| Tensão - Saída (Mín/Fixa) | 1,2 V |
| Tensão - Saída (Máx.) | 100V |
| Atual - Saída | 1A |
| Frequência - Comutação | Até 1MHz |
| Retificador Síncrono | Sim |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 8-PowerSOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SO PowerPad |
| Número do produto base | LM5164 |
Características deLM5164QDDATQ1
• Qualificação AEC-Q100 para aplicações automotivas
– Grau de temperatura do dispositivo 1: –40°C a +125°C, faixa de temperatura ambiente
• Projetado para aplicações confiáveis e robustas
– Ampla faixa de tensão de entrada de 6 V a 100 V
– Faixa de temperatura da junção: –40°C a +150°C
– Temporizador de início suave interno fixo de 3 ms
- Proteção de limite de corrente de pico e vale
- Entrada UVLO e proteção de desligamento térmico
• Adequado para fontes de alimentação automotivas escaláveis
– Baixos tempos mínimos de ligar e desligar de 50 ns
– Frequência de comutação ajustável até 1 MHz
- Emulação de diodo para alta eficiência de carga leve
– Corrente quiescente de entrada sem carga de 10,5 µA
– Corrente quiescente de desligamento de 3 µA
– Otimizado para o padrão CISPR 25 EMI
• A integração reduz o tamanho e o custo da solução
– Arquitetura de controle do modo COT
– Interruptor Buck NFET integrado de 0,725-Ω suporta ampla faixa de ciclo de trabalho
– O retificador síncrono NFET integrado de 0,34-Ω elimina o diodo Schottky externo
- Referência de tensão interna de 1,2 V
– Sem componentes de compensação de loop
– Regulador de polarização VCC interno e diodo de inicialização
• Crie um design personalizado usando o WEBENCH® power designer
FormuláriosdeLM5164QDDATQ1
• Suprimentos de viés de ECU híbrido leve automotivo de 48-V
• Conversores DC/DC automotivos
• Compressores HVAC automotivos e aquecedores PTC
Classificações Ambientais e de Exportação deLM5164QDDATQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
