LM5156QDSSRQ1 Tvs Diodo Smd 296-Lm5156qdssrq1tr-Nd
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5156QDSSRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | Texas Instruments | Série: | Automotivo, AEC-Q100 |
|---|---|---|---|
| Pacote: | Fita & carretel (TR) | Estado do produto: | Ativo |
| Tipo da saída: | Motorista do transistor | Função: | Elevador, elevador/abaixador |
| Configuração de saída: | Positivo | Topologia: | Boost, Flyback, SEPIC |
Descrição de produto
LM5156QDSSRQ1 Tvs Diodo Smd 296-Lm5156qdssrq1tr-Nd

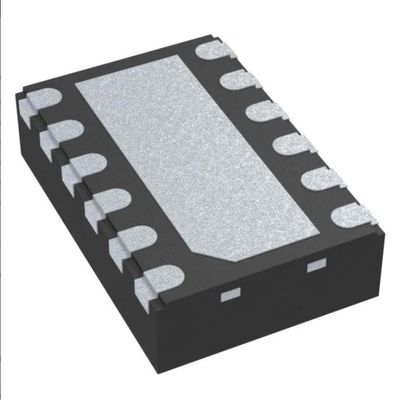

Boost, Flyback, Regulador SEPIC Saída Positiva Step-Up, Step-Up/Step-Down Controlador DC-DC IC 12-WSON (3x2)
Especificações de LM5156QDSSRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Controladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Tipo de saída | driver de transistor |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo |
| Topologia | Boost, Flyback, SEPIC |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - Alimentação (Vcc/Vdd) | 3,5V ~ 60V |
| Frequência - Comutação | 100 kHz ~ 2,2 MHz |
| Ciclo de Trabalho (Máx.) | 93% |
| Retificador Síncrono | Não |
| Sincronização do relógio | Sim |
| Interfaces seriais | - |
| Recursos de controle | Limite de Corrente, Ativar, Controle de Frequência, Potência Boa, Partida Suave |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | Almofada exposta 12-WFDFN |
| Pacote de dispositivos do fornecedor | 12-WSON (3x2) |
| Número do produto base | LM5156 |
Características deLM5156QDSSRQ1
• AEC-Q100 qualificado para aplicações automotivas
– Grau de temperatura 1: –40°C a +125°C TA
• Capaz de Segurança Funcional
– Documentação disponível para auxiliar no projeto do sistema de segurança funcional
• Adequado para aplicações de bateria de carro de ampla faixa operacional de entrada
– Faixa de operação de 3,5 V a 60 V (máximo de 65 V abs)
– 2,97-V a 16-V Quando BIAS = VCC
– Tensão mínima de alimentação de reforço 1,5 V quando BIAS ≥ 3,5 V
– Proteção contra transientes de entrada até 65 V
- Consumo de bateria minimizado
• Baixa corrente de desligamento (IQ ≤ 2,6 µA)
• Baixa corrente operacional (IQ ≤ 490 µA)
• Tamanho pequeno da solução e baixo custo
– Frequência máxima de comutação de 2,2 MHz
– Pacote WSON de 12 pinos (3 mm × 2 mm) com flancos molháveis
– Amplificador de erro integrado permite regulação do lado primário sem optoacoplador (flyback)
– Undershoot minimizado durante a partida (aplicação start-stop)
• Mitigação de EMI
– Espectro de propagação aleatório duplo selecionável
- Pacote sem chumbo
• Maior eficiência com baixa dissipação de energia
- Limite de limite de corrente preciso de 100 mV ± 7%
- Forte driver MOSFET padrão de pico de 1,5 A
– Suporta alimentação VCC externa
• Evite interferência de banda AM e diafonia
– Sincronização de relógio opcional
– Frequência de comutação dinamicamente programável de 100 kHz a 2,2 MHz
• Recursos de proteção integrados
– Limitação de corrente de pico constante sobre a tensão de entrada
– Proteção opcional contra sobrecarga no modo soluço (consulte a Tabela de comparação de dispositivos)
– Linha programável UVLO
- Proteção OVP
- Desligamento térmico
• Referência de feedback de precisão de ±1%
• Compensação de inclinação extra programável
• Partida suave ajustável
• Indicador PGOOD
• Crie um design personalizado usando o LM5156x-Q1 com o WEBENCH® power designer
FormuláriosdeLM5156QDSSRQ1
• Aplicação de bateria automotiva de 12 V ou 24 V
• Aplicação de start-stop automotivo
• Fonte de alimentação LiDAR de alta tensão
• Flyback de múltiplas saídas sem optoacoplador
• Fornecimento de polarização LED das luzes traseiras automotivas
• Aumento de entrada amplo, SEPIC, módulo de alimentação flyback
• Boost alimentado por bateria, SEPIC, flyback
Classificações Ambientais e de Exportação deLM5156QDSSRQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Não aplicável |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
