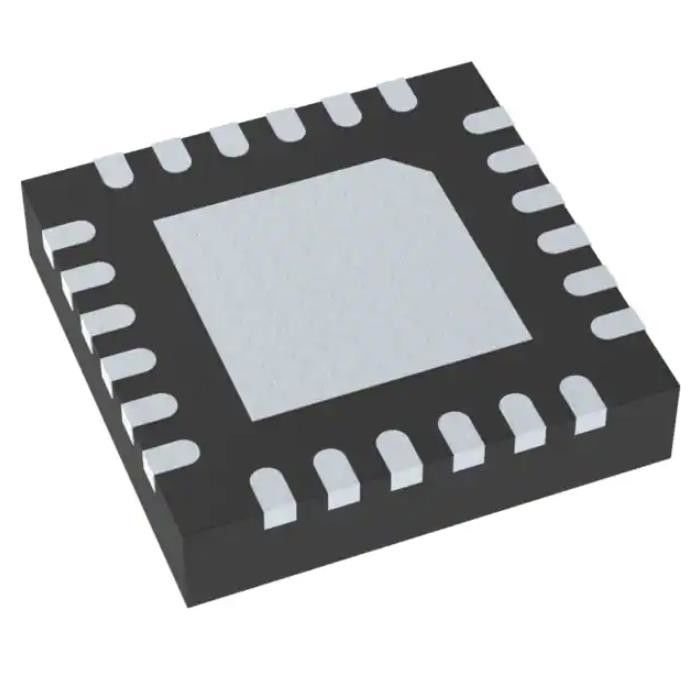

Diodo Smd CI Reg Ctrlr Buck 24vgfn das tevês LM5141QRGERQ1
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5141QRGERQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | Texas Instruments | Série: | Automotivo, AEC-Q100 |
|---|---|---|---|
| Pacote: | Fita & carretel (TR) | Estado do produto: | Ativo |
| Tipo da saída: | Motorista do transistor | Função: | Abaixador |
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
Descrição de produto
Diodo Smd CI Reg Ctrlr Buck 24vgfn das tevês LM5141QRGERQ1
Controlador IC 24-VQFN de Buck Regulator Positive Output Step-Down DC-DC (4x4)
Especificações de LM5141QRGERQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Controladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Tipo da saída | Motorista do transistor |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - fonte (Vcc/Vdd) | 3.8V ~ 65V |
| Frequência - interruptor | 440kHz, 2.2MHz |
| Ciclo de dever (máximo) | - |
| Retificador síncrono | Não |
| Sincronização do pulso de disparo | Não |
| Relações de série | - |
| Características do controle | O limite atual, permite, controle de frequência, poder bom, começo macio |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 24-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 24-VQFN (4x4) |
| Número baixo do produto | LM5141 |
CARACTERÍSTICAS de LM5141QRGERQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C à temperatura de funcionamento ambiental de +125°C
– Nível 2 da classificação de HBM ESD do dispositivo
– Nível C4B da classificação do dispositivo CDM ESD
• VIN: 3,8 V a 65 V (máximo absoluto de 70 V)
• Saída: Fixado 3,3 V, 5 V, ou ajustáveis de 1,5 V a 15 V com 0,8% precisões
• Frequência 2.2-MHz ou 440-kHz de comutação fixada com precisão de 5%
• Movimentação do Alto-lado e da porta do Baixo-lado com SlewRateControl
• Deslocamento de frequência opcional variando uma tensão análoga ou o resistor do RT
• Sincronização opcional a um pulso de disparo externo
• Espectro espalhado opcional
• Q.I. do modo da parada programada: µA 10 típico
• Baixo Q.I. do modo à espera: µA 35 típico
• ponto inicial atual do limite 75-mV com 0,9% precisões
• Resistor externo ou detecção atual do RCI
• A saída permite a entrada da lógica
• Modo do soluço para a sobrecarga sustentada
• Poder-boa saída da indicação
• Emulation selecionável do diodo ou PulseWidthModulation forçado
• 24 pacotes do pino VQFN com flancos Wettable
• Crie projetam usando o LM5141-Q1 com o desenhista do poder de WEBENCH®
Aplicações de LM5141QRGERQ1
• Incluir automotivo das aplicações:
– Sistemas do Infotainment
– Conjuntos da instrumentação
– Motorista avançado Assistance Systems (ADAS)
Classificações ambientais & da exportação de LM5141QRGERQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Deseja saber mais detalhes sobre este produto
