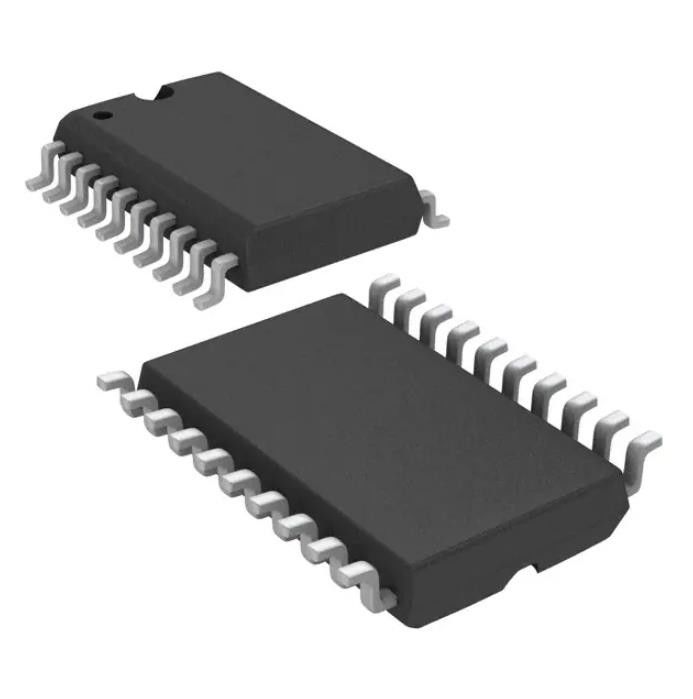

DRV8803DWR IC eletrônico lasca IC MTR DRV UNIPLR 8.2V-60V 20SOIC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DRV8803DWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Aplicações: | Uso geral | Atual - saída: | 800mA |
|---|---|---|---|
| Tensão - fonte: | 8.2V ~ 60V | Tensão - carga: | 8.2V ~ 60V |
| Temperatura de funcionamento: | -40°C ~ 150°C (TJ) | Montando o tipo: | Montagem de superfície |
| Pacote/caso: | 20-SOIC (0,295", largura de 7.50mm) | Pacote do dispositivo do fornecedor: | 20-SOIC |
| Realçar: | DRV8803DWR,IC MTR DRV UNIPLR 8.2V,IC MTR DRV UNIPLR 60V |
||
Descrição de produto
Módulo sem fio CI Mtr Drv Uniplr 8.2-60v 20soic de DRV8803DWR Rf
MOSFET unipolar 20-SOIC paralelo de Power do motorista do motor
Especificações de DRV8803DWR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Motoristas do motor, controladores | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo do motor - deslizante | Unipolar |
| Tipo do motor - C.A., C.C. | C.C. escovada |
| Função | Motorista - fase integrado inteiramente, do controle e do poder |
| Configuração de saída | Baixo lado (4) |
| Relação | Paralelo |
| Tecnologia | MOSFET do poder |
| Definição da etapa | - |
| Aplicações | Uso geral |
| Atual - saída | 800mA |
| Tensão - fonte | 8.2V ~ 60V |
| Tensão - carga | 8.2V ~ 60V |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 20-SOIC (0,295", largura de 7.50mm) |
| Pacote do dispositivo do fornecedor | 20-SOIC |
| Número baixo do produto | DRV8803 |
Características de DRV8803DWR
• 4-Channel protegeu o motorista do Baixo-lado
– Quatro FETs do NMOS com proteção da sobrecarga
– Diodos indutivos integrados da braçadeira
– Relação paralela
• Pacote de DW: 1.5-A (do monocanal corrente de movimentação)/800-mA máxima sobre (quatro canais em) pelo canal (em 25°C)
• Pacote de PWP: 2-A (do monocanal) sobre/1-A (quatro canais sobre)
Corrente de movimentação máxima pelo canal (em 25°C, com PWB apropriado Heatsinking)
• 8.2-V à escala da tensão de fonte do funcionamento 60-V
• Pacote de superfície termicamente aumentado da montagem
Aplicações de DRV8803DWR
• Motoristas do relé
• Motoristas unipolares do motor deslizante
• Motoristas do solenoide
• General Baixo-Lado Interruptor Aplicação
Classificações ambientais & da exportação de DRV8803DWR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
