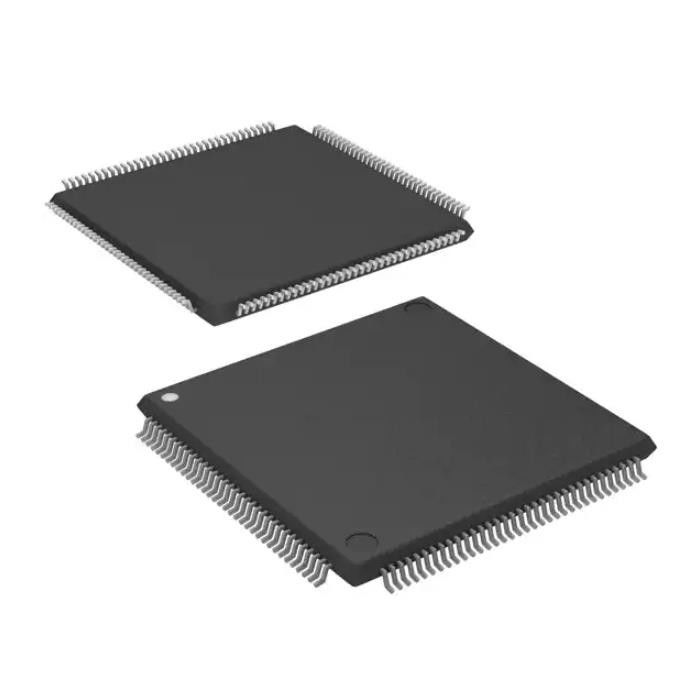

116mA DP83816AVNG NOPB IC Media Access CTRLR 144LQFP
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DP83816AVNG/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Não para projetos novos |
|---|---|---|---|
| Digi-chave programável: | Não verificado | Protocolo: | Ethernet |
| Função: | Controlador | Relação: | PCI |
| Padrões: | IEEE 802,3, 10/100 de Base-T/TX PHY | Tensão - fonte: | 3V ~ 3.6V |
| Realçar: | DP83816AVNG NOPB IC,IC Media Access CTRLR 144LQFP,116mA DP83816AVNG |
||
Descrição de produto
DP83816AVNG/NOPB Módulo de Rf sem fio Ic Media Access Ctrlr 144-Lqfp
Controlador Ethernet IEEE 802.3, 10/100 Base-T/TX PHY PCI Interface 144-LQFP (20x20)
Especificações deDP83816AVNG/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Interface | |
| controladores | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Bandeja |
| Status do produto | Não para novos designs |
| Digi-Key programável | Não verificado |
| Protocolo | Ethernet |
| Função | Controlador |
| Interface | PCI |
| Padrões | IEEE 802.3, 10/100 Base-T/TX PHY |
| Tensão - Fornecimento | 3V ~ 3,6V |
| Atual - Fornecimento | 116mA |
| Temperatura de operação | 0°C ~ 85°C |
| Pacote / Estojo | 144-LQFP |
| Pacote de dispositivos do fornecedor | 144-LQFP (20x20) |
| Número do produto base | DP83816 |
Características deDP83816AVNG/NOPB
• Compatível com IEEE 802.3, PCI V2.2 Media Access Controller (MAC) e Bus Interface Unit (BIU) suporta taxas de dados tradicionais de 10 Mb/s Ethernet e 100 Mb/s Fast Ethernet (através de PHY interno)
• Bus Master – Tamanhos de explosão de até 128 Dwords (512 Bytes)
• Compatível com BIU com guias de design de hardware PC 97 e PC 98, rascunho do guia de design de hardware PC 99, ACPI v1.0, especificação de gerenciamento de energia PCI v1.1, especificação de referência de gerenciamento de energia de classe de dispositivo OnNow – classe de dispositivo de rede v1.0a
• Suporte Wake on LAN (WoL) compatível com PC98, PC99, SecureOn e OnNow, incluindo pacotes direcionados, pacotes Magic Packet™ VLAN, pacotes ARP, pacotes de correspondência de padrão e alteração de status PHY
• Função Clkrun para PCI Mobile Design Guide
• LAN virtual (VLAN) e suporte de quadro longo
• Suporte para controle de fluxo IEEE 802.3× Full-Duplex
• Filtração de pacotes Rx extremamente flexível, incluindo: Filtro perfeito de endereço único com mascaramento MSb, Broadcast, multicast de 512 entradas e tabela de hash Unicast, correspondência profunda de padrões de pacotes para até quatro padrões exclusivos
• Estatísticas coletadas para suporte de RFC 1213 (MIB II), RFC 1398 (MIB tipo Ether), IEEE 802.3 LME, redução da sobrecarga da CPU para gerenciamento
• FIFOs de dados internos de transmissão de 2 KB e recepção de 2 KB
• Porta serial EEPROM com carregamento automático de dados de configuração da EEPROM ao ligar
• Flash ou interface PROM para suporte de inicialização remota
• Camada física CMOS IEEE 802.3 3.3-V totalmente integrada
• Transceptor IEEE 802.3 10BASE-T com filtros integrados Transceptor IEEE 802.3u 100BASE-TX
• Subcamada física totalmente integrada em conformidade com ANSI X3.263 TP-PMD com equalização adaptável e compensação de desvio de linha de base
• Autonegociação IEEE 802.3u – Recursos anunciados configuráveis por meio de EEPROM
• Suporte full-duplex para taxas de dados de 10 e 100 Mb/s
• Relógio de referência único de 25 MHz
• Pacote LQFP de 144 pinos
• Projeto CMOS de 3,3 V de baixa potência com consumo típico de 383 mW em operação, 297 mW durante WoL e 53 mW durante o modo de hibernação
• MII IEEE 802.3u para conexão de dispositivos externos alternativos da camada física
• Sinalização de 3,3 V com E/S tolerante a 5 V
Aplicações deDP83816AVNG/NOPB
• Placas-mãe de PC
• Sistemas Incorporados
• Placas de interface de rede PCI
Classificações Ambientais e de Exportação deDP83816AVNG/NOPB
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
