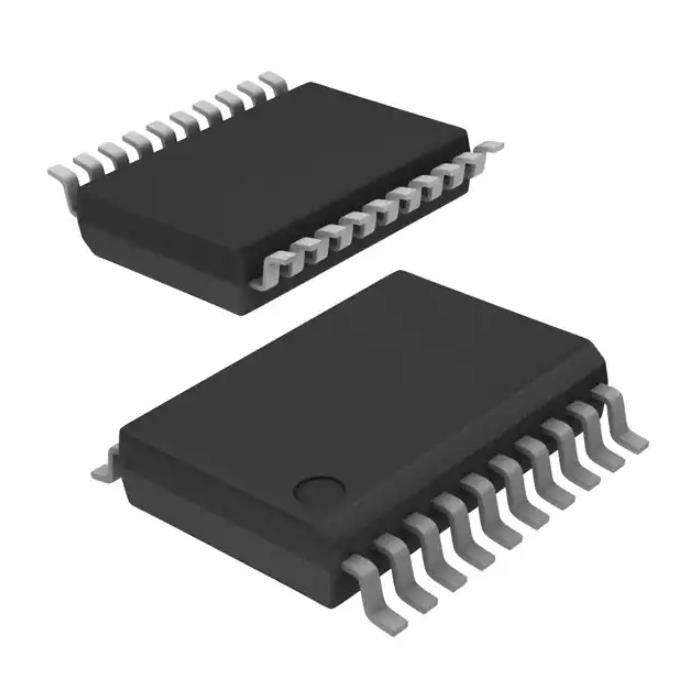

Módulo sem fio CI Mcu 8bit 4kb 20ssop instantâneo de CY8C24223A-24PVXIT Rf
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CY8C24223A-24PVXIT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| RAM Size: | 256 x 8 | Tensão - fonte (Vcc/Vdd): | 2.4V ~ 5.25V |
|---|---|---|---|
| Conversores de dados: | A/D 8x14b; D/A 2x9b | Tipo do oscilador: | Interno |
| Temperatura de funcionamento: | -40°C ~ 85°C (TA) | Montando o tipo: | Montagem de superfície |
| Pacote/caso: | 20-SSOP (0,209", largura de 5.30mm) | Pacote do dispositivo do fornecedor: | 20-SSOP |
Descrição de produto
Módulo sem fio CI Mcu 8bit 4kb 20ssop instantâneo de CY8C24223A-24PVXIT Rf
FLASH de 8 bits 20-SSOP de IC 24MHz 4KB do microcontrolador de M8C PSOC®1 CY8C24xxx (4K x 8)
Especificações de CY8C24223A-24PVXIT
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Infineon Technologies |
| Série | PSOC®1 CY8C24xxx |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Processador do núcleo | M8C |
| Tamanho de núcleo | de 8 bits |
| Velocidade | 24MHz |
| Conectividade | ² C DE I, SPI, UART/USART |
| Periféricos | POR, PWM, WDT |
| Número de I/O | 16 |
| Tamanho de memória do programa | 4KB (4K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | - |
| RAM Size | 256 x 8 |
| Tensão - fonte (Vcc/Vdd) | 2.4V ~ 5.25V |
| Conversores de dados | A/D 8x14b; D/A 2x9b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 20-SSOP (0,209", largura de 5.30mm) |
| Pacote do dispositivo do fornecedor | 20-SSOP |
| Número baixo do produto | CY8C24223 |
Características de CY8C24223A-24PVXIT
■Processador poderoso da Harvard-arquitetura
O processador do ❐ M8C acelera a 24 megahertz
o × 8 do ❐ 8 multiplica, de 32 bits acumula
Baixa potência do ❐ na alta velocidade
Tensão de funcionamento do ❐: 2,4 V a 5,25 V
Tensões de funcionamento do ❐ para baixo à bomba de utilização do modo do interruptor da em-microplaqueta 1,0 V (SMP)
Variação da temperatura industrial do ❐: – °C 40 ao °C +85
■Periféricos avançados (blocos de PSoC®)
Os blocos análogos de PSoC do trilho-à-trilho do ❐ seis fornecem:
• Até 14 morderam os conversores analógicos-numéricos (os CAD)
• Até 9 morderam conversores numérico-analógicos (DACs)
• Amplificadores programáveis do ganho (PGAs)
• Filtros e comparadores programáveis
Os blocos digitais de PSoC do ❐ quatro fornecem:
• 8 - aos temporizadores e aos contadores de 32 bits, 8 - e moduladores de 16 bits da largura do impulso (PWMs)
• Verificação de redundância cíclica (centro de detecção e de controlo) e módulos pseudo- da sequência aleatória (PR)
• transmissor de receptor assíncrono universal Completo-frente e verso (UART)
• Mestres de série múltiplos ou escravos da relação periférica (SPI)
• Pode conectar a todos os pinos de uso geral do I/O (GPIO)
Periféricos complexos do ❐ combinando blocos
■Precisão, cronometrar programável
❐ ±5% interno 24 osciladores -/48-MHz principais
Precisão alta do ❐ 24 megahertz com laço de cristal e fase-fechado opcional de 32 quilohertz (PLL)
Oscilador externo opcional do ❐ até 24 megahertz
Oscilador interno do ❐ para o cão de guarda e o sono
■Memória flexível da em-microplaqueta
o ❐ 4 KB de armazenamento instantâneo 50.000 do programa apaga/escreve ciclos
❐ armazenamento de dados 256 de SRAM dos bytes
programação de série do Em-sistema do ❐ (ISSP)
Atualizações instantâneas parciais do ❐
Modos flexíveis da proteção do ❐
Do ❐ emulation apagável da única memória lida programável eletronicamente (EEPROM) no flash
■Configurações de pino programáveis
dissipador do ❐ 25-mA, fonte 10-mA em todo o GPIOs
O ❐ levanta, modos suspenso, alto de Z, fortes, ou de aberto-dreno da movimentação em todo o GPIOs
Entradas análogas padrão do ❐ oito em todo o GPIOs, e quatro entradas análogas adicionais com roteamento restrito
❐ dois 30 saídas análogas do miliampère em todo o GPIOs
Interrupção configurável do ❐ em todo o GPIOs
■Dispositivo novo de CY8C24x23A PSoC
O ❐ derivou-se do dispositivo CY8C24x23
Baixa potência do ❐ e baixa tensão (2,4 V)
■Recursos de sistema adicionais
Escravo, mestre, e multi-mestre do ❐ I 2C a 400 quilohertz
Temporizadores do cão de guarda e do sono do ❐
detecção de baixa voltagem Usuário-configurável do ❐ (LVD)
Circuito supervisório integrado ❐
referência de tensão de precisão da Em-microplaqueta do ❐
■Ferramentas de desenvolvimento completas
Software de desenvolvimento livre do ❐ (PSoC Designer™)
emulador Completo-caracterizado, no circuito do ❐ (GELO), e programador
Emulation da velocidade máxima do ❐
Estrutura complexa do ponto de ruptura do ❐
❐ memória do traço de 128 KB
Aplicações de CY8C24223A-24PVXIT
O ❐ visita o PSoC 1 página da web dos exemplos do código para um comprehensivelist de exemplos do código
O ❐ Cypress oferece um grande número notas de aplicação de PSoC que cobrem uma escala de assuntos larga, de básico a nível avançado. As notas de aplicação recomendadas para obter começadas com PSoC 1 são:
• AN75320: Obtenção começado com PSoC® 1
• AN2094: PSoC® 1 - obtendo começado com GPIO
• AN2015: PSoC® 1 - obtendo começado com flash & E2PROM
• AN2014: Princípios de PSoC® 1 que programa
• AN32200: PSoC® 1 - pulsos de disparo e recursos globais
• AN2010: Melhores práticas e recomendações de PSoC® 1
Classificações ambientais & da exportação de CY8C24223A-24PVXIT
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
