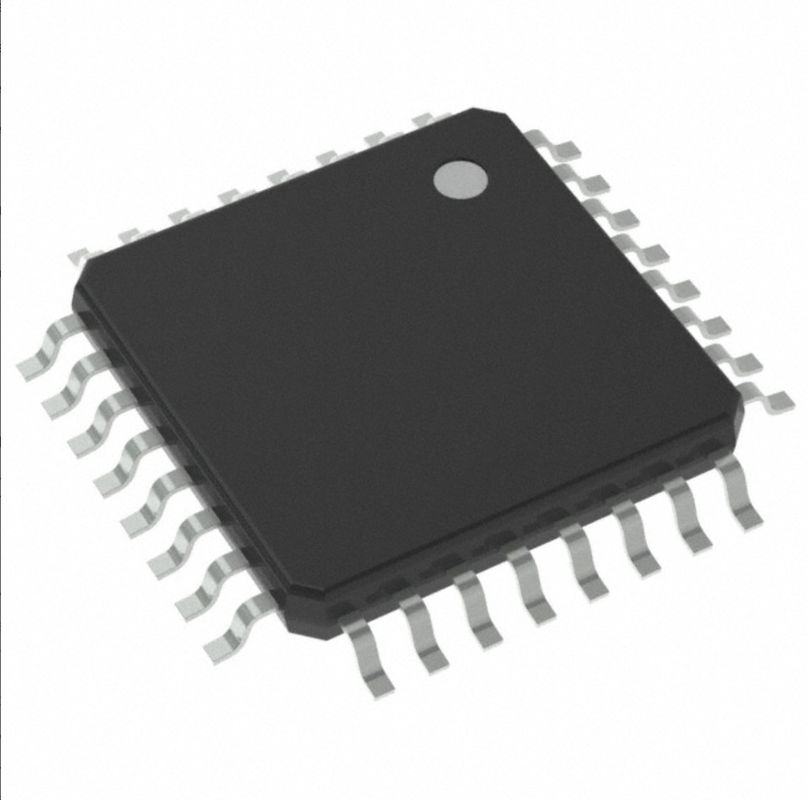

Circuito integrado IC Chip Mcu 8bit 8kb 32tqfp instantâneo de Atmega88pa-15az
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ATMEGA88PA-15AZ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - fonte (Vcc/Vdd): | 1.8V ~ 5.5V | Conversores de dados: | A/D 8x10b |
|---|---|---|---|
| Tipo do oscilador: | Interno | Temperatura de funcionamento: | -40°C ~ 125°C (TA) |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 32-TQFP |
| Pacote do dispositivo do fornecedor: | 32-TQFP (7x7) | Número baixo do produto: | ATMEGA88 |
Descrição de produto
Microplaqueta Mcu 8bit 8kb 32tqfp instantâneo de IC do circuito integrado de Atmega88pa-15az
AVR automotivo, AEC-Q100, FLASH de 8 bits 32-TQFP de IC 16MHz 8KB do microcontrolador de AVR® ATmega (4K x 16) (7x7)
Especificações de Atmega88pa-15az
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Tecnologia do microchip |
| Série | Automotivo, AEC-Q100, AVR® ATmega |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Processador do núcleo | AVR |
| Tamanho de núcleo | de 8 bits |
| Velocidade | 16MHz |
| Conectividade | ² C DE I, SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
| Número de I/O | 23 |
| Tamanho de memória do programa | 8KB (4K x 16) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 512 x 8 |
| RAM Size | 1K x 8 |
| Tensão - fonte (Vcc/Vdd) | 1.8V ~ 5.5V |
| Conversores de dados | A/D 8x10b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 32-TQFP |
| Pacote do dispositivo do fornecedor | 32-TQFP (7x7) |
| Número baixo do produto | ATMEGA88 |
Características de Atmega88pa-15az
●Elevado desempenho, microcontrolador de 8 bits da baixa potência AVR®
●Arquitetura avançada do RISC
●131 instruções poderosas – a execução mais única do ciclo de pulso de disparo
●32 registros de trabalho de uso geral do 8
●Operação inteiramente estática
●Até a taxa de transferência 16MIPS em 16MHz
●multiplicador do ciclo da Em-microplaqueta 2
●Segmentos altos da memória permanente da resistência
●bytes 4/8/16K da memória instantânea auto-programável do programa do em-sistema
●256/512/512 dos bytes EEPROM
●512/1K/1K bytes SRAM interno
●Escreva/apague ciclos: 10.000 flash/100,000 EEPROM
●Seção opcional do código da bota com bocados independentes do fechamento
●Em-sistema que programa pelo programa da bota da em-microplaqueta
●Verdadeiro ler-enquanto que-escreva a operação
●Fechamento de programação para a segurança do software
●Características periféricas
●Dois temporizadores/contadores de 8 bits com prescaler separado e para comparar o modo
●Uns temporizador/contador de 16 bits com prescaler separado, compara o modo, e o modo da captação
●Contador do tempo real com oscilador separado
●Seis canais de PWM
●8 bocado CAD do canal 10
●Medida da temperatura
●USART de série programável
●Relação de série de SPI do mestre/escravo
●relação de série Byte-orientada de 2 fios (a Philips I2 C compatível)
●Temporizador de cão de guarda programável com o oscilador separado da em-microplaqueta
●comparador análogo da Em-microplaqueta
●Interrompa e de alerta na mudança do pino
●Características especiais do microcontrolador
●Poder-na restauração e na detecção programável da baixa de pressão
●Oscilador calibrado interno
●Fontes da interrupção externo e interna
●Seis modos de sono: Redução inativa, do CAD de ruído, economia de energia, poder-para baixo, apoio, e suporte prolongado pelo microcontrolador de 8 bits de ATmega48PA/ATmega88PA/ATmega168PA AVR com Em-sistema 4/8/16K8/16Kbytes
FOLHA DE DADOS ATmega48PA/88PA/168PA [FOLHA DE DADOS] 9223F-AVR-04/14 2
●I/O e pacotes
●23 linhas programáveis do I/O
●32 ligação TQFP, e 32 almofada QFN
●Tensão de funcionamento:
●2.7V a 5.5V
●Variação da temperatura:
●– 40°C a +125°C
●Categoria da velocidade:
●0 a 8MHz em 2.7V a 5.5V, 0 a 16MHz em 4.5V a 5.5V
●Consumo de potência
●Modo ativo: 1.4mA em 4MHz 3V 25°C
●Modo do poder-para baixo: 0.8µA
Aplicações de R5f104mkgfb#50
Porto B (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2
B portuário é um porto bidirecional de 8 bits do I/O com interno levanta os resistores (selecionados para cada bocado). Os amortecedores de saída portuários de B têm características simétricas da movimentação com o dissipador alto e a capacidade da fonte. Como entradas, os pinos portuários de B que estão externamente baixa corrente de fonte puxada da vontade se levante os resistores são ativados. Os pinos portuários de B tri são indicados quando uma condição restaurada se torna ativa, mesmo se o pulso de disparo não está correndo.
Segundo os ajustes do fusível da seleção do pulso de disparo, PB6 pode ser usado como a entrada ao amplificador de inversão do oscilador e a entrada ao
circuito de funcionamento do pulso de disparo interno.
Segundo os ajustes do fusível da seleção do pulso de disparo, PB7 pode ser usado como a saída do amplificador de inversão do oscilador.
Se o oscilador calibrado interno de RC é usado como a fonte do pulso de disparo da microplaqueta, PB7… 6 está usado como TOSC2… 1 entrada para o assíncrono
Temporizador/Counter2 se o bocado AS2 em ASSR é ajustado.
As várias características especiais de B portuário são elaboradas na seção 14.3.1" funções alternativas de B portuário” na página 71 e na seção 9." pulso de disparo de sistema e opções do pulso de disparo” na página 24.
Classificações ambientais & da exportação de R5f104mkgfb#50.
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
