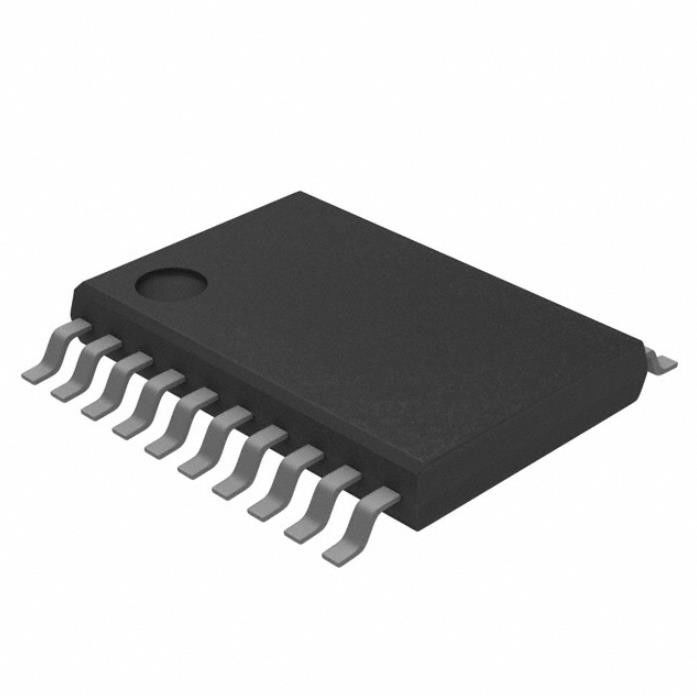

Circuito integrado IC Chip Pll Freq Synth 20tssop do pulso de disparo CDCE906PWG4

• O 3:6 PLL do elevado desempenho baseou o sintetizador/multiplicador/divisor do pulso de disparo

• Frequências programáveis do usuário PLL

• EEPROM que programa sem a necessidade de aplicar a alta tensão de programação

• Programação no circuito fácil através da relação dos dados de SMBus

• A relação larga do divisor de PLL permite o erro de pulso de disparo da saída de 0 ppm

• Gera o vídeo preciso (27 megahertz ou 54 megahertz) e os pulsos de disparo de sistema de áudio das frequências de preparação de amostras múltipla (24,32, 44,1, 48,96 os quilohertz de fs=16,22.05,)

• As entradas de pulso de disparo aceitam um LVCMOS de cristal ou aSingle-terminado ou um sinal entrado diferencial

• Aceita Crystal Frequencies de 8 megahertz até 54 MHzAccepts LVCMOS ou frequências entradas diferenciais até 167 megahertz

• Duas entradas de controle programáveis [S0/S1, A0/A1] para sinais de controle definidos pelo utilizador

• Seis saídas de LVCMOS com frequências da saída até 167 megahertz

• As saídas de LVCMOS podem ser programadas para sinais complementares

• Frequência selecionável livre da saída através da matriz de interruptor programável da saída [6x6] que inclui o Cargo-divisor 7-Bit para cada saída

• Os componentes do filtro de laço de PLL integraram

• Baixo tremor do período (tipo 60 picosegundos)

• As características espalharam o espectro que cronometra (SSC) para

• Abaixando o sistema IEM

• Modulação programável de SSC da propagação de centro (±0.1%, ±0.25%, e ±0.4%) com um igual médio da fase à fase da frequência Não-modulada

• A pena programável espalhou a modulação de SSC (1%, 1,5%, 2%, e 3%)
• Controle programável da Pântano-taxa da saída (SRC) para abaixar o sistema EMl

• fonte de alimentação do dispositivo 3.3-V

• Variação da temperatura comercial 0°C a 70C

• Jogo do desenvolvimento e da programação para o projeto e a programação de EasyPLL (SI pro-Clockm)
• Empacotado em 20-Pin TSSOP

Aplicações de CDCE906PWG4

Classificações ambientais & da exportação de CDCE906PWG4
