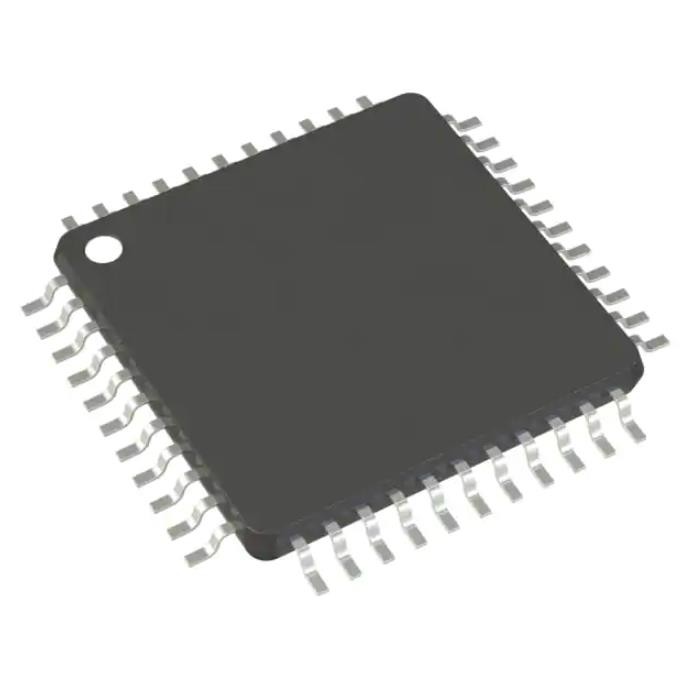

Circuito IC ATMEGA644PA-AUR 64 KB FLASH 44TQFP Mcu 8 bits
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ATMEGA644PA-AUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Processador do núcleo: | AVR |
|---|---|---|---|
| Tamanho de núcleo: | de 8 bits | Velocidade: | 20MHz |
| Conectividade: | ² C DE I, SPI, UART/USART | Periféricos: | A baixa de pressão detecta/restauração, POR, PWM, WDT |
| Número de I/O: | 32 | Tamanho de memória do programa: | 64KB (32K x 16) |
| Realçar: | Circuito IC ATMEGA644PA-AUR,64KB FLASH 44TQFP Mcu 8bit,44TQFP ATMEGA644PA-AUR |
||
Descrição de produto
ATmega644PA-AURCircuito Integrado Chip ICMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Microcontrolador IC 8-Bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Especificações deATmega644PA-AUR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Tecnologia de microchip |
| Series | AVR® ATmega |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Processador Núcleo | AVR |
| Tamanho do núcleo | 8 bits |
| Velocidade | 20MHz |
| Conectividade | I²C, SPI, UART/USART |
| Periféricos | Detecção/redefinição de queda de energia, POR, PWM, WDT |
| Número de E/S | 32 |
| Tamanho da memória do programa | 64 KB (32 K x 16) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 2K x 8 |
| Tamanho da RAM | 4K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 1,8 V ~ 5,5 V |
| Conversores de dados | A/D 8x10b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 44-TQFP |
| Pacote de dispositivos do fornecedor | 44-TQFP (10x10) |
| Número do produto base | ATMEGA644 |
Características deATmega644PA-AUR
•Microcontrolador AVR® de 8 bits de alto desempenho e baixo consumo de energia
• Arquitetura RISC avançada
• 131 Instruções poderosas - a maioria das execuções de ciclo de clock único
• 32 × 8 registradores de uso geral
• Operação totalmente estática
• Taxa de transferência de até 20 MIPS a 20 MHz
• Multiplicador de 2 ciclos no chip
• Segmentos de memória não voláteis de alta resistência
• 16/32/64/128KBytes de memória de programa Flash autoprogramável no sistema
• 512/1K/2K/4KBytes EEPROM
• 1/2/4/16KBytes SRAM interna
• Ciclos de gravação/apagamento: 10.000 Flash/ 100.000 EEPROM
• Retenção de dados: 20 anos a 85°C/ 100 anos a 25°C(1)
• Seção de código de inicialização opcional com bits de bloqueio independentes
• Programação no sistema pelo programa de inicialização no chip
• Verdadeira operação de leitura durante a gravação
• Bloqueio de programação para segurança de software
• Suporte para Biblioteca QTouch®
• Botões de toque capacitivo, controles deslizantes e rodas
• Aquisição de QTouch e QMatrix™
• Até 64 canais de detecção
• Interface JTAG (compatível com IEEE std. 1149.1)
• Recursos de varredura de limite de acordo com o padrão JTAG
• Amplo suporte de depuração no chip
• Programação de Flash, EEPROM, Fusíveis e Lock Bits através da Interface JTAG
Unidade de contador deATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P usa o mesmo tipo de cristal oscilador para Lowfrequency Crystal Oscillator e Timer/Counter Oscillator.Consulte ”Oscilador de cristal de baixa frequência” na página 43 para obter detalhes sobre os requisitos do oscilador e do cristal.O dispositivo pode operar seu Timer/Counter2 a partir de um cristal de relógio externo de 32,768 kHz ou de uma fonte de relógio externa.Consulte ”Conexões de origem do relógio” na página 40 para obter detalhes.A aplicação de uma fonte de clock externa para TOSC1 pode ser feita se EXTCLK no registrador ASSR for gravado na lógica um.Consulte ”OCR2B – Registro de comparação de saída B” na página 163 para obter mais informações sobre como selecionar o relógio externo como entrada em vez de um cristal de relógio de 32,768 kHz.
Classificações Ambientais e de Exportação deATmega644PA-AUR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
