Módulo sem fio CI Rf Txrx+Mcu Ism<1ghz 32vfqfn de ATA5833-WNQW Rf
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ATA5833-WNQW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Tipo: | TxRx + MCU | Família/padrão do RF: | ISMO geral < 1GHz |
| Modulação: | PEÇA, FSK | Frequência: | 315MHz, 434MHz, 868MHz, 915MHz |
| Taxa de dados (máxima): | 120kbpsDT | Saídas de potência: | 14.5dBm |
Descrição de produto
Ismo sem fio do módulo CI Rf Txrx+Mcu de ATA5833-WNQW Rf<1ghz 32vfqfn="">
General ISMO de IC RF TxRx + de MCU < 1GHz="" 315MHz="">
Especificações de ATA5833-WNQW
| TIPO | DESCRIÇÃO |
| Categoria | RF e rádio |
| Transceptor CI do RF | |
| Mfr | Tecnologia do microchip |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Digi-chave programável | Não verificado |
| Tipo | TxRx + MCU |
| Família/padrão do RF | ISMO geral < 1GHz=""> |
| Protocolo | - |
| Modulação | PEÇA, FSK |
| Frequência | 315MHz, 434MHz, 868MHz, 915MHz |
| Taxa de dados (máxima) | 120kbps |
| Saídas de potência | 14.5dBm |
| Sensibilidade | -125dBm |
| Tamanho de memória | ROM 24kB |
| Relações de série | SPI |
| GPIO | 2 |
| Tensão - fonte | 1.9V ~ 3.6V, 2.4V ~ 5.5V |
| Atual - recebendo | 9.8mA |
| Atual - transmitindo | 9.4mA ~ 13.8mA |
| Temperatura de funcionamento | -40°C ~ 105°C |
| Montando o tipo | Montagem de superfície |

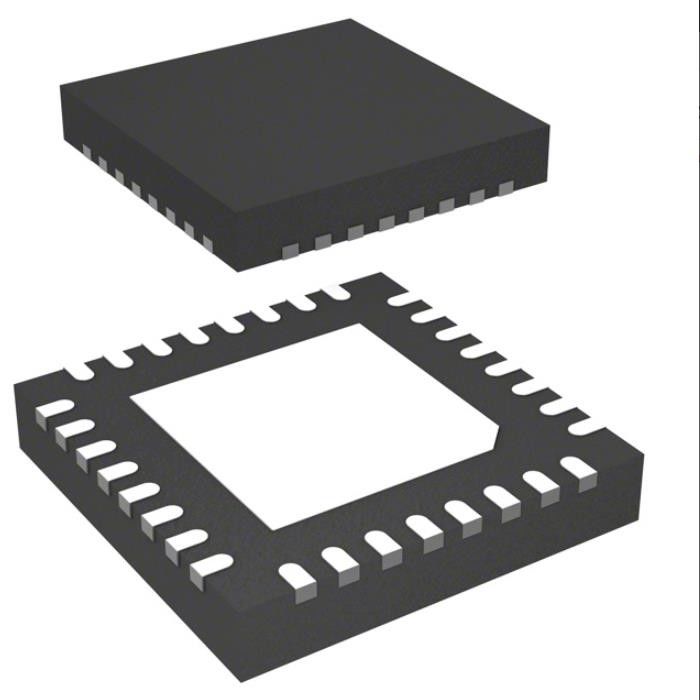

| Pacote/caso | 32-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 32-QFN (5x5) |
| Número baixo do produto | ATA5833 |
Características de ATA5833-WNQW
●Núcleo do microcontrolador de AVR® com a biblioteca de 1Kbyte SRAM e de 24Kbyte RF nos firmware (ROM)
●Atmel® ATA5831: 20Kbyte do flash do usuário
●Atmel ATA5832: 20Kbyte da ROM do usuário
●Atmel ATA5833: Nenhuma memória do usuário — Biblioteca do RF nos firmware somente
●Escalas de frequência apoiadas
●Baixo-faixa 310MHz a 318MHz, 418MHz a 477MHz
●Alto-faixa 836MHz a 956MHz
●315.00MHz/433.92MHz/868.30MHz e 915.00MHz com o um cristal 24.305MHz
●Baixo consumo atual
●9.8mA para RXMode (baixo-faixa), 1.2mA para a votação do três-canal do ciclo 21ms
●9.4mA/13.8mA para TXMode (baixo-faixa, lota = 6dBm/10dBm)
●Corrente típica de OFFMode de 5nA (600nA máximo em contra = 3.6V e T = 85°C)
●Potência de saída programável – 12dBm a +14.5dBm (etapa 0.4dB)
●Apoia a classe 0dBm de ARIB STD-T96
●PEÇA dar forma para reduzir a largura de banda espectral do sinal de saída modulado do PA
●Ponto entrado da compressão 1dB
●– 48dBm (nível completo da sensibilidade)
●– 20dBm (umedecimento ativo da antena)
●Frequência programável do canal com PLL fracionário-n
●definição 93Hz para a baixo-faixa
●definição 185Hz para a alto-faixa
●Desvio ±0.375kHz do FSK a ±93kHz
●Sensibilidade do FSK (Manchester codificou) em 433.92MHz
●– 108.5dBm no 20Kbit/s f = ± 20kHz BWIF = 165kHz
●– 111dBm no 10Kbit/s f = ± 10kHz BWIF = 165kHz
●– 114dBm no 5Kbit/s f = ± 5kHz BWIF = 165kHz
●– 122.5dBm no 0.75Kbit/s f = ± 0.75kHz BWIF = 25kHz
●PEÇA a sensibilidade (Manchester codificou) em 433.92MHz
●– 110.5dBm em 20Kbit/s BWIF = 80kHz
●– 125dBm em 0.5Kbit/s BWIF = 25kHz
●Programável Rx-SE largura de banda 25kHz a 366kHz (etapas de aproximadamente 10%)
Aplicações de ATA5833-WNQW
O transceptor é projetado ser usado nas seguintes áreas de aplicação:
●Sistema keyless remoto da entrada (RKE)
●A entrada passiva vai sistema (o PEG)
●Sistema de vigilância da pressão dos pneus (TPM, TPMS)
●Sistema do começo remoto (RS)
●Sistemas de controle remoto, por exemplo, abridores da porta da garagem
●Aplicações espertas do RF
●Sistemas de Telemetering
Classificações ambientais & da exportação de ATA5833-WNQW
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
