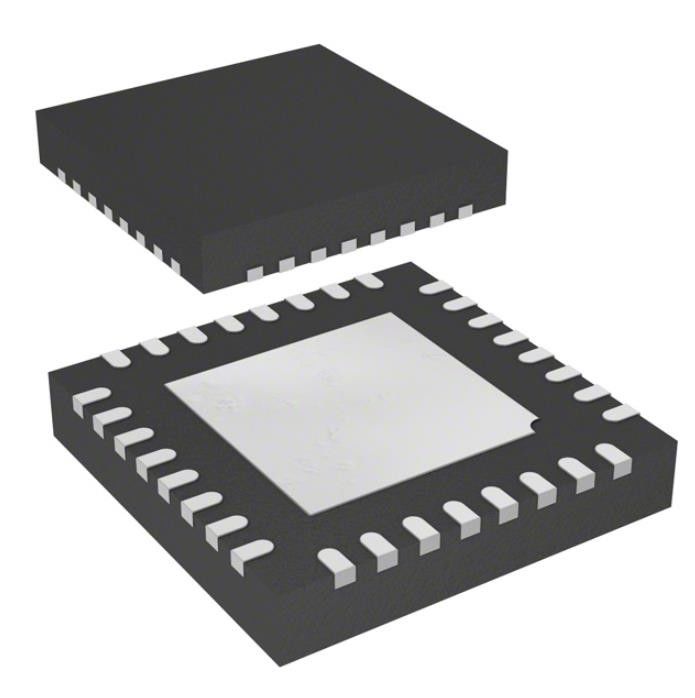

Circuito integrado IC Chip Mcu 8bit 8kb 32qfn instantâneo de AT90PWM3B-16MU
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AT90PWM3B-16MU |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Ativo |
|---|---|---|---|
| Processador do núcleo: | AVR | Tamanho de núcleo: | de 8 bits |
| Velocidade: | 16MHz | Conectividade: | SPI, UART/USART |
| Periféricos: | A baixa de pressão detecta/restauração, POR, PWM, WDT | Número de I/O: | 27 |
Descrição de produto
Microplaqueta Mcu 8bit 8kb 32qfn instantâneo de IC do circuito integrado de AT90PWM3B-16MU
AVR AVR® 90PWM que ilumina o FLASH de 8 bits 32-QFN de IC 16MHz 8KB do microcontrolador (8K x 8) (7x7)
Especificações de AT90PWM3B-16MU
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Tecnologia do microchip |
| Série | Iluminação de AVR® 90PWM |
| Pacote | Bandeja |
| Estado do produto | Ativo |
| Processador do núcleo | AVR |
| Tamanho de núcleo | de 8 bits |
| Velocidade | 16MHz |
| Conectividade | SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
| Número de I/O | 27 |
| Tamanho de memória do programa | 8KB (8K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 512 x 8 |
| RAM Size | 512 x 8 |
| Tensão - fonte (Vcc/Vdd) | 2.7V ~ 5.5V |
| Conversores de dados | A/D 11x10b; D/A 1x10b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 32-VQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 32-QFN (7x7) |
| Número baixo do produto | AT90PWM3B |
Características de AT90PWM3B-16MU
• Elevado desempenho, microcontrolador de 8 bits de Atmel® AVR® da baixa potência
• Arquitetura avançada do RISC
– 129 instruções poderosas - a maioria única de execução do ciclo de pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até 1 MIPS de taxa de transferência pelo megahertz
– multiplicador do ciclo da Em-microplaqueta 2
• Dados e memória permanente do programa
– os bytes 8K piscam da memória programável do programa do Em-sistema
• Resistência: 10.000 escreva/para apagar ciclos
– Seção opcional do código da bota com bocados independentes do fechamento
• Em-sistema que programa pelo programa da bota da Em-microplaqueta
• Verdadeiro Ler-Enquanto que-escreva a operação
– 512 bytes do Em-sistema EEPROM programável
• Resistência: 100.000 escreva/para apagar ciclos
– 512 bytes SRAM interno
– Fechamento de programação para o programa instantâneo e a segurança de dados de EEPROM
• Em Chip Debug Interface (debugWIRE)
• Características periféricas
– Dois ou três PSC de alta velocidade de 12 bocados (controladores da fase do poder) com realce mordido 4 da definição
• Pinos invertidos não de sobreposição da saída de PWM com Inoperante-tempo flexível
• Ciclo e frequência variáveis de dever de PWM
• Atualização síncrono de todos os registros de PWM
• O automóvel para a função para a aplicação conduzida evento de PFC
• Largura de uma etapa de menos de 25 hertz em 150 quilohertz de frequência da saída
• PSC2 com os quatro pinos da saída e matrizes da saída
– Uns temporizador/contador de uso geral de 8 bits com modo separado de Prescaler e de captação
– Uns temporizador/contador de uso geral de 16 bits com Prescaler separado, compara o modo e o modo da captação
– USART de série programável
• Modo padrão de UART
• 16/17 de modo de duas fases do bocado para DALI Communications
– Relação de série de SPI do mestre/escravo
– 10 bocado CAD
• Até 11 únicos canais terminados e 2 pares inteiramente diferenciais do canal do CAD
• Ganho programável (5x, 10x, 20x, 40x nos canais diferenciais)
• Tensão interna da referência
– 10 bocado DAC
– Comparador dois ou três análogo com a Resistor-disposição para ajustar a tensão da comparação
– 4 interrupções externos
– Temporizador de cão de guarda programável com o oscilador separado da Em-microplaqueta
• Características especiais do microcontrolador
– Quietude da baixa potência, redução de ruído, e modos do poder para baixo
– Brown sobre restaurado e programável do poder para fora da detecção
– Disposição da bandeira no espaço Bocado-programável do I/O (4 bytes)
Aplicações de AT90PWM3B-16MU
Esta documentação contém os exemplos simples do código que mostram momentaneamente como usar as várias peças do dispositivo. Estes exemplos do código supõem que o arquivo de encabeçamento específico da peça está incluído antes da compilação. Esteja ciente que não todos os vendedores do compilador C incluem definições mordidas nos arquivos de encabeçamento e interromper a manipulação em C é dependente do compilador. Confirme por favor com a documentação do compilador C para mais detalhes.
Classificações ambientais & da exportação de AT90PWM3B-16MU
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
