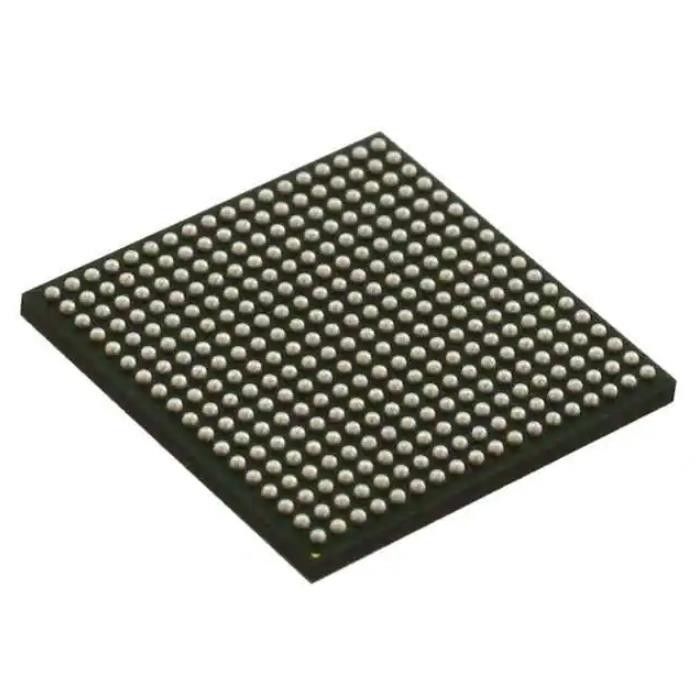

AM3352BZCZD80 Chips IC Eletrônicos IC Mpu Sitara 800MHZ 324NFBGA
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AM3352BZCZD80 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | Texas Instruments | Série: | Sitara™ |
|---|---|---|---|
| Pacote: | Bandeja | Estado do produto: | Ativo |
| Processador do núcleo: | ARM® Cortex®-A8 | Número de núcleos/largura do ônibus: | 1 núcleo, de 32 bits |
| Velocidade: | 800MHz | Co-Processors/DSP: | Multimídia; NEON™ SIMD |
| Realçar: | AM3352BZCZD80,IC Mpu Sitara 800MHZ,Mpu Sitara 800MHZ 324NFBGA |
||
Descrição de produto
AM3352BZCZD80 Módulo de Rf sem fio Ic Mpu Sitara 800mhz 324nfbga
ARM® Cortex®-A8 Microprocessador IC Sitara™ 1 Core, 32-Bit 800MHz 324-NFBGA (15x15)
Especificações de AM3352BZCZD80
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microprocessadores | |
| Mfr | Instrumentos Texas |
| Series | Sitara™ |
| Pacote | Bandeja |
| Status do produto | Ativo |
| Processador Núcleo | ARM® Cortex®-A8 |
| Número de núcleos/largura do barramento | 1 núcleo, 32 bits |
| Velocidade | 800MHz |
| Coprocessadores/DSP | Multimídia;NEON™ SIMD |
| Controladores de RAM | LPDDR, DDR2, DDR3, DDR3L |
| Aceleração Gráfica | Sim |
| Controladores de exibição e interface | LCD, tela sensível ao toque |
| Ethernet | 10/100/1000 Mbps (2) |
| SATA | - |
| USB | USB 2.0 + FÍSICO (2) |
| Tensão - E/S | 1,8 V, 3,3 V |
| Temperatura de operação | -40°C ~ 90°C (TJ) |
| Recursos de segurança | Criptografia, gerador de números aleatórios |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 324-LFBGA |
| Pacote de dispositivos do fornecedor | 324-NFBGA (15x15) |
| Interfaces Adicionais | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Número do produto base | AM3352 |
Características deAM3352BZCZD80
• Até 1 GHz Sitara™ ARM® Cortex® -A8 Processador RISC de 32 bits
– NEON™ SIMD Coprocessador
– 32 KB de instrução L1 e 32 KB de cache de dados com detecção de erro único (paridade)
– 256 KB de cache L2 com código de correção de erros (ECC)
– 176 KB de ROM de inicialização no chip
- 64KB de RAM Dedicada
– Emulação e Depuração - JTAG
– Controlador de interrupção (até 128 solicitações de interrupção)
• Memória On-Chip (RAM L3 Compartilhada)
– 64KB de RAM do Controlador de Memória On-Chip de Uso Geral (OCMC)
- Acessível a todos os mestres
- Suporta retenção para ativação rápida
• Interfaces de Memória Externa (EMIF)
– Controlador mDDR(LPDDR), DDR2, DDR3, DDR3L:
– mDDR: clock de 200 MHz (taxa de dados de 400 MHz)
– DDR2: clock de 266 MHz (taxa de dados de 532 MHz)
– DDR3: clock de 400 MHz (taxa de dados de 800 MHz)
– DDR3L: clock de 400 MHz (taxa de dados de 800 MHz)
- Barramento de dados de 16 bits
- 1 GB de espaço endereçável total
– Suporta configurações de um dispositivo de memória x16 ou dois x8
– Controlador de memória de uso geral (GPMC)
– Interface de memória assíncrona flexível de 8 bits e 16 bits com até sete seleções de chip (NAND, NOR, Muxed-NOR, SRAM)
– Usa código BCH para suportar ECC de 4, 8 ou 16 bits
– Usa código Hamming para suportar ECC de 1 bit
– Módulo localizador de erros (ELM)
– Usado em conjunto com o GPMC para localizar endereços de erros de dados de polinômios de síndrome gerados usando um algoritmo BCH
– Suporta localização de erro de bloco de 4, 8 e 16 bits por bloco de 512 bytes com base em algoritmos BCH
• Subsistema de Unidade Programável em Tempo Real e Subsistema de Comunicação Industrial (PRU-ICSS)
– Suporta protocolos como EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ e mais
– Duas Unidades de Tempo Real Programáveis (PRUs)
– Processador RISC Load/Store de 32 bits capaz de rodar a 200 MHz
– 8 KB de RAM de instrução com detecção de erro único (paridade)
– 8 KB de RAM de dados com detecção de erro único (paridade)
– Multiplicador de 32 bits de ciclo único com acumulador de 64 bits
– Módulo GPIO aprimorado fornece suporte ShiftIn/Out e trava paralela em sinal externo
– 12 KB de RAM compartilhada com detecção de erro único (paridade)
– Três bancos de registradores de 120 bytes acessíveis por cada PRU
– Controlador de interrupção (INTC) para lidar com eventos de entrada do sistema
– Barramento de Interconexão Local para Conexão dos Mestres Internos e Externos aos Recursos Dentro do PRU-ICSS
– Periféricos Dentro do PRU-ICSS:
– Uma porta UART com pinos de controle de fluxo, suporta até 12 Mbps
– Um Módulo de Captura Aprimorada (eCAP)
– Duas portas Ethernet MII que suportam Ethernet industrial, como EtherCAT
– Uma porta MDIO
• Módulo de gerenciamento de energia, reinicialização e relógio (PRCM)
– Controla a entrada e saída dos modos Stand-By e Deep-Sleep
– Responsável pelo sequenciamento de hibernação, sequenciamento de desligamento do domínio de energia, sequenciamento de ativação e sequenciamento de ativação do domínio de energia
– Relógios
– Oscilador integrado de alta frequência de 15 a 35 MHz usado para gerar um relógio de referência para vários sistemas e relógios periféricos
– Suporta controle de ativação e desativação de relógio individual para subsistemas e periféricos para facilitar o consumo de energia reduzido
– Cinco ADPLLs para gerar relógios do sistema (subsistema MPU, interface DDR, USB e periféricos [MMC e SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)
FormuláriosdeAM3352BZCZD80
• Periféricos de jogos
• Automação Residencial e Industrial
• Aparelhos médicos de consumo
• Impressoras
• Sistemas inteligentes de pedágio
• Máquinas de venda automática conectadas
• Balanças
• Consoles Educacionais
• Brinquedos Avançados
Classificações Ambientais e de Exportação deAM3352BZCZD80
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
