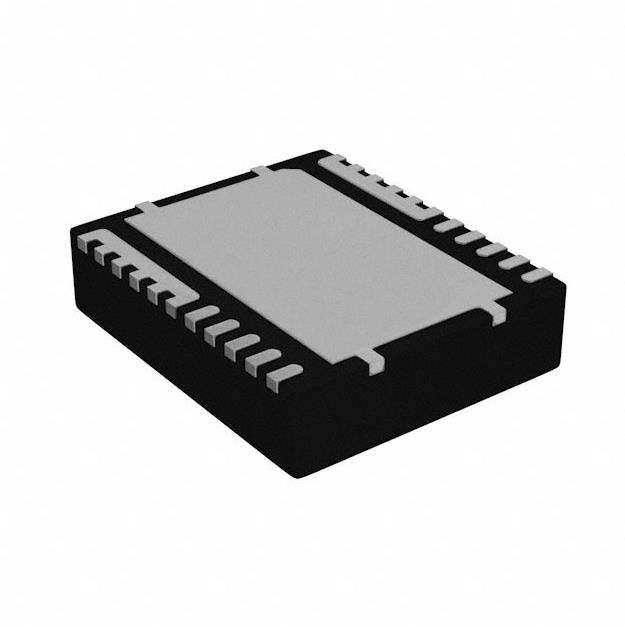

CSD95372AQ5M Conversores Power IC Chip MOSFET 12-LSON-CLIP (5x6)
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CSD95372AQ5M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída/canal: | 60A | Atual - saída máxima: | 90A |
|---|---|---|---|
| Tensão - fonte: | 4.5V ~ 5.5V | Tensão - carga: | 4.5V ~ 16V |
| Temperatura de funcionamento: | -55°C ~ 150°C (TJ) | Tipo da carga: | Indutivo |
| Tecnologia: | MOSFET do poder | Relação: | PWM |
Descrição de produto
CSD95372AQ5M Conversores Power IC Chip MOSFET 12-LSON-CLIP (5x6)
Driver de meia ponte Conversores Buck síncronos Power MOSFET 12-LSON-CLIP (5x6)
Especificações de CSD95372AQ5M
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Drivers meia-ponte completos | |
| Mfr | Instrumentos Texas |
| Series | NexFET™ |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Ativo |
| Configuração de saída | meia ponte |
| Formulários | Conversores Buck Síncronos |
| Interface | PWM |
| Tipo de Carga | Indutivo |
| Tecnologia | MOSFET de potência |
| Rds On (Tipo) | - |
| Corrente - Saída / Canal | 60A |
| Corrente - Saída de Pico | 90A |
| Tensão - Fornecimento | 4,5V ~ 5,5V |
| Tensão - Carga | 4,5V ~ 16V |
| Temperatura de operação | -55°C ~ 150°C (TJ) |
| Características | Circuito Bootstrap, sinalizador de status |
| Proteção contra falhas | Sobretemperatura, Shoot-Through, UVLO |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 12-PowerLFDFN |
| Pacote de dispositivos do fornecedor | 12-LSON-CLIP (5x6) |
| Número do produto base | CSD95372 |
CaracterísticasdeCSD95372AQ5M
• Capacidade de corrente operacional contínua de 60 A
• 92,4% de eficiência do sistema em 30 A
• Perda de energia ultrabaixa de 3,3 W a 30 A
• Operação de alta frequência (até 2 MHz)
• Alta Densidade - Pegada SON 5 x 6 mm
• Pacote de indutância ultra baixa
• Pegada PCB otimizada do sistema
• Compatível com sinal PWM de 3,3 V e 5 V
• Modo de emulação de diodo com FCCM
• Saída Analógica de Temperatura
• Tensões de entrada até 16 V
• Entrada PWM de três estados
• Interruptor Bootstrap integrado
• Tempo morto otimizado para proteção contra disparos
• Compatível com RoHS – Revestimento de terminais sem chumbo
• Livre de halogênio
FormuláriosdeCSD95372AQ5M
• Conversor Buck Síncrono Multifásico
– Aplicações de alta frequência
– Aplicações de alta corrente e baixo ciclo de trabalho
• Conversores DC-DC de Ponto de Carga
• Memória e Placas Gráficas
• Desktop e Servidor VR11.xe VR12.x para V-Core Synchronous Buck Converters
Classificações Ambientais e de ExportaçãodeCSD95372AQ5M
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
