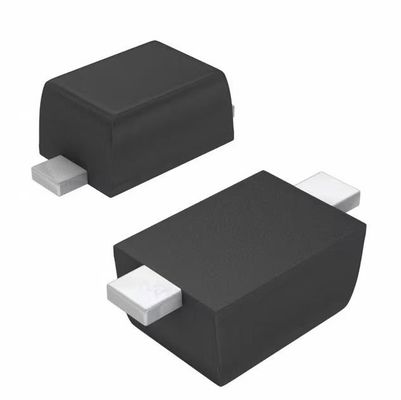

SDM20U40-7 diodo 40 V 250mA montagem em superfície SOD-523 recuperação rápida
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SDM20U40-7 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - reverso da C.C. (Vr) (máximo): | 40 V | Atual - média retificada (Io): | 250mA |
|---|---|---|---|
| Tensão - dianteira (Vf) (máximo) @ se: | 600 milivolt @ 200 miliampères | Velocidade: | =< rápido 500ns da recuperação, > 200mA (Io) |
| Tempo de recuperação reversa (trr): | 10 ns | Atual - escapamento reverso @ Vr: | µA 5 @ 30 V |
| Capacidade @ Vr, F: | 50pF @ 0V, 1MHz | Temperatura de funcionamento - junção: | -65°C ~ 125°C |
Descrição de produto
SDM20U40-7 diodo 40 V 250mA montagem em superfície SOD-523 recuperação rápida
Diodo 40 V 250mA montagem em superfície SOD-523
Especificações de SDM20U40-7
| TIPO | DESCRIÇÃO |
| Categoria | Produtos semicondutores discretos |
| diodos | |
| retificadores | |
| Diodos Únicos | |
| Mfr | Diodes Incorporated |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Ativo |
| Tecnologia | escocês |
| Tensão - CC reversa (Vr) (Máx) | 40 V |
| Corrente - Média Retificada (Io) | 250mA |
| Tensão - Direto (Vf) (Máx) @ Se | 600 mV @ 200 mA |
| Velocidade | Recuperação rápida =< 500ns, > 200mA (Io) |
| Tempo de Recuperação Reversa (trr) | 10 ns |
| Corrente - Vazamento Reverso @ Vr | 5 µA @ 30 V |
| Capacitância @ Vr, F | 50pF @ 0V, 1MHz |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | SC-79, SOD-523 |
| Pacote de dispositivos do fornecedor | SOD-523 |
| Temperatura de Operação - Junção | -65°C ~ 125°C |
| Número do produto base | SDM20 |
CaracterísticasdeSDM20U40-7
Baixa queda de tensão direta
Construção de anel de guarda para proteção transitória
Tempo de Recuperação Reversa Desprezível
Baixa capacitância reversa
Pacote de montagem em superfície ultrapequena
Totalmente livre de chumbo e totalmente compatível com RoHS (notas 1 e 2)
Livre de halogênio e antimônio.Dispositivo “Verde” (Nota 3)
Esta peça é qualificada para os padrões JEDEC (como referências em AEC-Q) para Alta Confiabilidade.
Uma peça compatível com automóveis está disponível em folha de dados separada (SDM20U40Q)
Dados Mecânicos deSDM20U40-7
Pacote: SOD523
Material da Embalagem: Plástico Moldado, Composto de Moldagem "Verde".Classificação de classificação de inflamabilidade UL 94V-0
Sensibilidade à umidade: Nível 1 de acordo com J-STD-020
Terminais: Revestimento sem chumbo (acabamento de estanho fosco).Soldável de acordo com MIL-STD-202, Método 208
Polaridade: Banda catódica
Peso: 0,002 gramas (Aproximado)
Classificações Ambientais e de ExportaçãodeSDM20U40-7
ATRIBUTO DESCRIÇÃO Status RoHS Compatível com ROHS3 Nível de Sensibilidade à Umidade (MSL) 1 (Ilimitado) Estado REACH REACH não afetado ECCN EAR99
