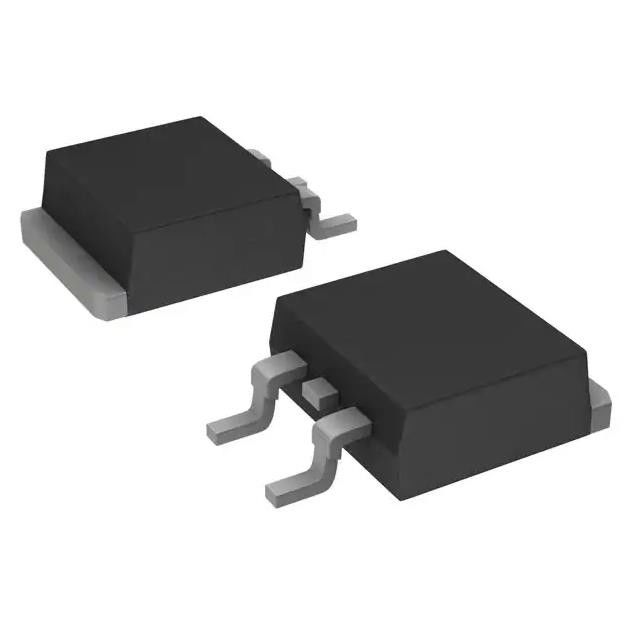

Pares do ² Pak TO-263AB da disposição 1 35 V 10A TO-263-3 D do diodo MBRB2035CTHE3/81
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MBRB2035CTHE3/81 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração do diodo: | Cátodo comum de 1 par | Tecnologia: | Schottky |
|---|---|---|---|
| Tensão - reverso da C.C. (Vr) (máximo): | 35 V | Atual - média retificada (Io) (pelo diodo): | 10A |
| Tensão - dianteira (Vf) (máximo) @ se: | 650 milivolt @ 10 A | Velocidade: | =< rápido 500ns da recuperação, > 200mA (Io) |
| Atual - escapamento reverso @ Vr: | µA 100 @ 35 V | Temperatura de funcionamento - junção: | -65°C ~ 150°C |
Descrição de produto
Pares do ² Pak TO-263AB da disposição 1 35 V 10A TO-263-3 D do diodo MBRB2035CTHE3/81
Disposição do diodo montagem de superfície comum TO-263-3 do cátodo 35 V 10A de 1 par, ² Pak de D (2 ligações + abas), TO-263AB
Especificações de MBRB2035CTHE3/81
| TIPO | DESCRIÇÃO |
| Categoria | Produtos de semicondutor discretos |
| Diodos | |
| Retificadores | |
| Disposições do diodo | |
| Mfr | General semicondutor de Vishay - divisão dos diodos |
| Série | Automotivo, AEC-Q101 |
| Pacote | Fita & carretel (TR) |
| Configuração do diodo | Cátodo comum de 1 par |
| Tecnologia | Schottky |
| Tensão - reverso da C.C. (Vr) (máximo) | 35 V |
| Atual - média retificada (Io) (pelo diodo) | 10A |
| Tensão - dianteira (Vf) (máximo) @ se | 650 milivolt @ 10 A |
| Velocidade | Recuperação rápida =< 500ns=""> 200mA (Io) |
| Atual - escapamento reverso @ Vr | µA 100 @ 35 V |
| Temperatura de funcionamento - junção | -65°C ~ 150°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | TO-263-3, ² Pak de D (2 ligações + abas), TO-263AB |
| Pacote do dispositivo do fornecedor | TO-263AB (² PAK DE D) |
| Número baixo do produto | MBRB20 |
Características de MBRB2035CTHE3/81
• Power Pack
• Guardring para a proteção da sobretensão
• Perda de baixa potência, eficiência elevada
• Baixa queda de tensão dianteira
• Capacidade de impulso dianteira alta
• Operação de alta frequência
• Nível 1 das reuniões MSL, por J-STD-020, SE pico máximo do °C 245 (para o pacote de D2PAK (TO-263AB))
• Máximo do °C da temperatura 275 do banho da solda, 10 s, por JESD 22-B106 (para o pacote de ITO-220AB)
• AEC-Q101 qualificou
Aplicações de MBRB2035CTHE3/81
Para o uso na baixa tensão, retificador de alta frequência de fontes de alimentação de comutação do modo, descendo em roda livre diodos, DC/DC
conversores, e aplicação da proteção da polaridade.
DADOS MECÂNICOS de MBRB2035CTHE3/81
Caso: ITO-220AB, D2PAK (TO-263AB)
O composto moldando encontra a avaliação da inflamabilidade V-0 do UL 94
Base P/nordeste 3 - RoHS-complacente, categoria comercial
Base P/NHE3_X - RoHS-complacente, AEC-Q101 qualificou
(o “_X” denota o código da revisão, por exemplo. , B,…)
Terminais: a lata do resíduo metálico chapeou as ligações, solderable por
J-STD-002 e JESD 22-B102
O sufixo E3 encontra o teste da suiça da classe 1A de JESD 201, sufixo HE3
encontra o teste da suiça da classe 2 de JESD 201
Polaridade: como marcado
Montando o torque: 10 em-libras máximo
Classificações ambientais & da exportação de MBRB2035CTHE3/81
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
