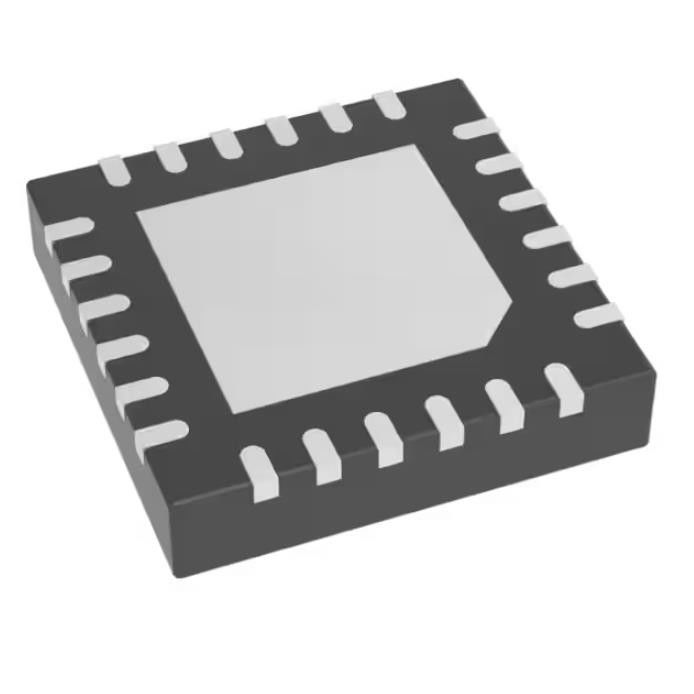

Módulo de RF sem fio ADL5380ACPZ-R7 Demod Ic 400mhz-6ghz 24lfcsp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADL5380ACPZ-R7 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Demodulador |
|---|---|---|---|
| Frequência de LO: | 400MHz ~ 6GHz | Frequência do RF: | 400MHz ~ 6GHz |
| P1dB: | 11.6dBm | Ganho: | 6.9dB |
| Figura de ruído: | 10.9dB | Atual - fonte: | 245 miliampères |
Descrição de produto
Módulo de RF sem fio ADL5380ACPZ-R7 Demod Ic 400mhz-6ghz 24lfcsp
Demodulador de RF IC 400MHz ~ 6GHz 24-WFQFN Bloco Exposto, CSP
Especificações de ADL5380ACPZ-R7
| TIPO | DESCRIÇÃO |
| Categoria | RF e sem fio |
| Demoduladores de RF | |
| Mfr | Analog Devices Inc. |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | demodulador |
| Frequência LO | 400MHz ~ 6GHz |
| Frequência de RF | 400MHz ~ 6GHz |
| P1dB | 11,6dBm |
| Ganho | 6,9dB |
| Figura de ruído | 10,9dB |
| Atual - Fornecimento | 245 mA |
| Tensão - Fornecimento | 4,75V ~ 5,25V |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 24-WFQFN Almofada exposta, CSP |
| Pacote de dispositivos do fornecedor | 24-LFCSP (4x4) |
| Número do produto base | ADL5380 |
Características deADL5380ACPZ-R7
Frequência operacional de RF e LO: 400 MHz a 6 GHz Entrada IP3
30 dBm a 900 MHz
28 dBm a 1900 MHz
Entrada IP2: >65 dBm a 900 MHz
Entrada P1dB (IP1dB): 11,6 dBm a 900 MHz
Figura de ruído (NF)
10,9 dB a 900 MHz
11,7 dB a 1900 MHz
Ganho de conversão de tensão: ~ 7 dB
Precisão de demodulação em quadratura a 900 MHz
Precisão de fase: ~0,2°
Balanço de amplitude: ~0,07 dB
Largura de banda de demodulação: ~390 MHz
Unidade I/Q de banda base: 2 V pp em 200 Ω
Fonte única de 5 V
FormuláriosdeADL5380ACPZ-R7
Celular W-CDMA/GSM/LTE
Rádios ponto-a-(multi)ponto de micro-ondas
Banda larga sem fio e WiMAX
Classificações Ambientais e de Exportação deADL5380ACPZ-R7
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
