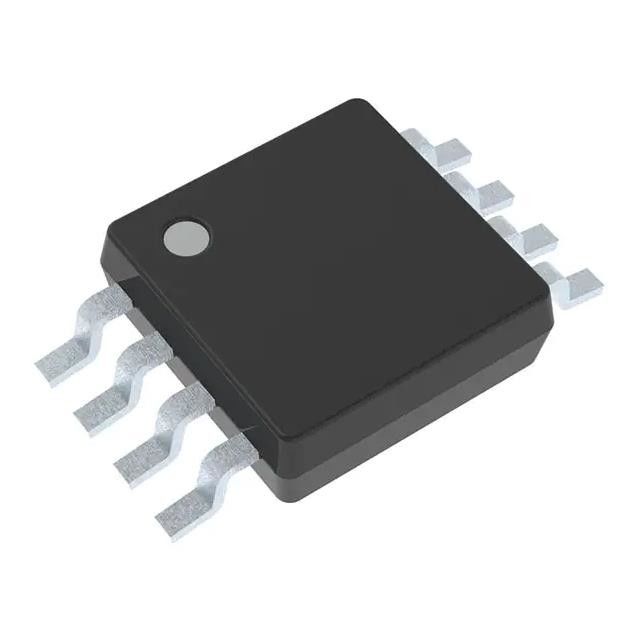

Tradutor Circuit Chip 24Mbps 8-VSSOP do nível de tensão de TCA9406DCUR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TCA9406DCUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de circuitos: | 1 | Canais pelo circuito: | 2 |
|---|---|---|---|
| Tensão - VCCA: | 1,65 V ~ 3,6 V | Tensão - VCCB: | 2,3 V ~ 5,5 V |
| Tipo da saída: | Dreno Aberto | Taxa de dados: | 24Mbps |
| Temperatura de funcionamento: | -40°C ~ 85°C (TA) | Pacote do dispositivo do fornecedor: | 8-VSSOP |
Descrição de produto
Tradutor Circuit Chip 24Mbps 8-VSSOP do nível de tensão de TCA9406DCUR
Tradutor Bidirectional do nível de tensão 1 canal 24Mbps 8-VSSOP do circuito 2
Especificações de TCA9406DCUR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Lógica | |
| Tradutores, deslocadores nivelados | |
| Mfr | Texas Instruments |
| Série | TCA |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Tradutor Type | Nível de tensão |
| Tipo de canal | Bidirecional |
| Número de circuitos | 1 |
| Canais pelo circuito | 2 |
| Tensão - VCCA | 1,65 V ~ 3,6 V |
| Tensão - VCCB | 2,3 V ~ 5,5 V |
| Sinal entrado | - |
| Sinal de saída | - |
| Tipo da saída | Dreno aberto |
| Taxa de dados | 24Mbps |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Características | Detecção do Auto-sentido |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-VFSOP (0,091", largura de 2.30mm) |
| Pacote do dispositivo do fornecedor | 8-VSSOP |
| Número baixo do produto | TCA9406 |
Características de TCA9406DCUR
• tradutor 2-Bit bidirecional para linhas de SDA e de LCC em aplicações de I2C
• Fornece a tradução bidirecional da tensão sem o Pin do sentido
• A saída SCL_A da Alto-impedância, SDA_A, SCL_B, SDA_B fixar quando OE = baixo ou VCC = 0 V
• Resistor Pullup interno de 10 kΩ em todos os pinos de SDA e de LCC
• 1,65 V a 3,6 V em um porto e 2,3 V a 5,5 V no porto de B (≤ VCCB de VCCA)
• VCC característica do isolamento: Se uma ou outra entrada VCC está na terra, ambos os portos estão no estado da Alto-impedância
• Nenhum arranjar em sequência da Poder-fonte exigido: VCCA ou VCCB podem ser Ramped primeiramente
• Baixo Ioff do µA 2 quando VCCA ou VCCB = 0 V
• A entrada de OE pode ser amarrada diretamente a VCCA ou ser controlada por GPIO
• O desempenho da trava-Acima excede 100 miliampères por JESD 78, classe II
• A proteção do ESD excede JESD 22
– Um porto
– modelo do Humano-corpo 2500-V (A114-B)
– modelo de máquina 250-V (A115-A)
– modelo do Carregar-dispositivo 1500-V (C101)
– Porto de B
– modelo do Humano-corpo 8-kV (A114-B)
– modelo de máquina 250-V (A115-A)
– modelo do Carregar-dispositivo 1500-V (C101)
Aplicações de TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Classificações ambientais & da exportação de TCA9406DCUR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
