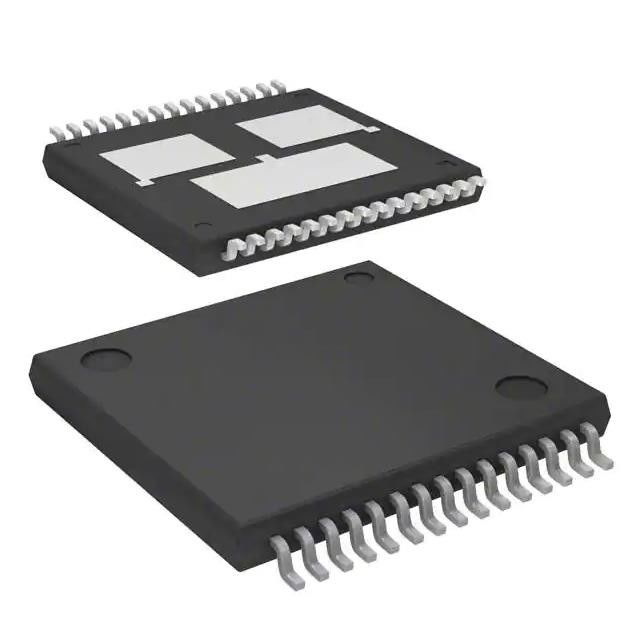

VNH5019ATR-E Transistor IC Chip Multipwrso 30 MTR DRV 5.5V-24V
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | VNH5019ATR-E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Aplicações: | Automotivo | Atual - saída: | 30A |
|---|---|---|---|
| Tensão - fonte: | 5.5V ~ 24V | Tensão - carga: | 5.5V ~ 24V |
| Temperatura de funcionamento: | -40°C ~ 150°C (TJ) | Montando o tipo: | Montagem de superfície |
| Pacote/caso: | 30-PowerSOP (0,630", largura de 16.00mm) | Pacote do dispositivo do fornecedor: | MultiPowerSO-30 |
| Realçar: | VNH5019ATR-E Transistor IC,Chip IC Multipwrso 30,5.5V Transistor IC Chip |
||
Descrição de produto
VNH5019ATR-E Transistor Ic Chip Mtr Drv 5.5-24v Multipwrso-30
MOSFET de potência do driver do motor paralelo, PWM MultiPowerSO-30
Especificações de VNH5019ATR-E
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Motoristas, Controladores | |
| Mfr | STMicroeletrônica |
| Series | ECOPACK®, VIPower™ |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo de motor - passo a passo | - |
| Tipo de motor - CA, CC | DC escovado |
| Função | Driver - Totalmente Integrado, Controle e Power Stage |
| Configuração de saída | Meia Ponte (2) |
| Interface | Paralela, PWM |
| Tecnologia | MOSFET de potência |
| Resolução de passos | - |
| Formulários | Automotivo |
| Atual - Saída | 30A |
| Tensão - Fornecimento | 5,5V ~ 24V |
| Tensão - Carga | 5,5V ~ 24V |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 30-PowerSOP (0,630", 16,00 mm de largura) |
| Pacote de dispositivos do fornecedor | MultiPowerSO-30 |
| Número do produto base | VNH5019 |
Características deVNH5019ATR-E
• AEC-Q100 qualificado
• ECOPACK®: sem chumbo e compatível com RoHS
• Corrente de saída: 30 A
• Entradas compatíveis com CMOS de 3 V
• Desligamento por subtensão e sobretensão
• Proteção contra condução cruzada
• Limitação atual
• Consumo de energia em espera muito baixo
• Operação PWM até 20 kHz
• Proteção contra:
• Perda de terreno e perda de VCC
• Saída de detecção de corrente proporcional à corrente do motor
• Saída da bomba de carga para proteção contra polaridade reversa
• Saída protegida contra curto para terra e curto para VCC
Aplicações deVNH5019ATR-E
O VHN5019A-E é um driver de motor de ponte completadestinado a uma ampla gama de automóveisformulários.O dispositivo incorpora umDrivers duplos monolíticos de lado alto e dois drivers de lado baixocomuta.O interruptor do driver do lado alto foi projetadousando a tecnologia bem conhecida e comprovada da STMicroelectronics
tecnologia proprietária VIPower® M0 que permitepara integrar eficientemente no mesmo dado um verdadeiroMOSFET de potência com um inteligentecircuito de sinal/proteção.
Classificações Ambientais e de Exportação deVNH5019ATR-E
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
