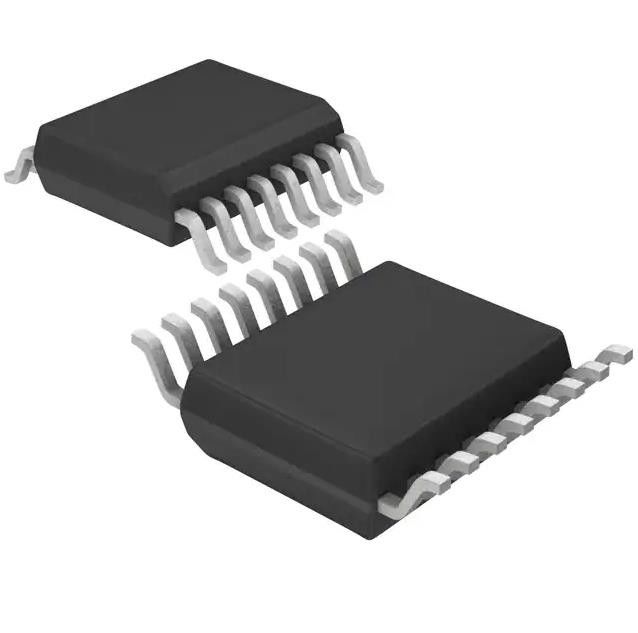

GP 16SSOP do ISO 4CH da microplaqueta DGTL de IC do transistor de 2500VRMS ISO7140CCDBQR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7140CCDBQR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| TpLH/tpHL isolados do atraso de propagação de Powerate (máximo): | Não | Número de canais: | 4 |
|---|---|---|---|
| Entradas - lado 1/Side 2: | 4/0 | Tipo de canal: | Unidirecional |
| Tensão - isolamento: | 2500Vrms | Imunidade transiente do modo comum (minuto): | 25kV/µs |
| Taxa de dados: | 50Mbps | TpLH/tpHL do atraso de propagação (máximo): | 35ns, 35ns |
| Realçar: | 2500VRMS ISO7140CCDBQR,Transistor IC de ISO7140CCDBQR,4CH transistor IC do GP 16SSOP |
||
Descrição de produto
Gp 16ssop do transistor CI Chip Dgtl Iso 2500vrms 4ch de ISO7140CCDBQR
Canal de uso geral 50Mbps 25kV/µs CMTI 16-SSOP do isolador 2500Vrms 4 de Digitas (0,154", largura de 3.90mm)
Especificações de ISO7140CCDBQR
| TIPO | DESCRIÇÃO |
| Categoria | Isoladores |
| Isoladores de Digitas | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tecnologia | Acoplamento capacitivo |
| Tipo | Uso geral |
| Poder isolado | Não |
| Número de canais | 4 |
| Entradas - lado 1/Side 2 | 4/0 |
| Tipo de canal | Unidirecional |
| Tensão - isolamento | 2500Vrms |
| Imunidade transiente do modo comum (minuto) | 25kV/µs |
| Taxa de dados | 50Mbps |
| TpLH/tpHL do atraso de propagação (máximo) | 35ns, 35ns |
| Distorção da largura de pulso (máxima) | 3ns |
| Tempo da elevação/queda (tipo) | 2ns, 2ns |
| Tensão - fonte | 2.7V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-SSOP (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 16-SSOP |
| Número baixo do produto | ISO7140 |
Características de ISO7140CCDBQR
• Taxa de sinalização máxima: 50 Mbps (com fontes 5-V)
• Projeto robusto com o filtro de ruído integrado
• Opção da saída do defeito baixa (sufixo F)
• Consumo da baixa potência, ICC típico pelo canal (com fontes 3.3-V):
– ISO7131: 1,5 miliampères em 1 Mbps, 2,6 miliampères em 25 Mbps
– ISO7140: 1 miliampère em 1 Mbps, 2,3 miliampères em 25 Mbps
– ISO7141: 1,3 miliampères em 1 Mbps, 2,6 miliampères em 25 Mbps
• Baixo atraso de propagação: 23 ns típicos (fontes 3.3-V)
• Variação da temperatura larga: – 40°C a 125°C
• imunidade 50-kV/µs transiente, típica
• Longa vida com barreira do isolamento SiO2
• Opera-se dos níveis da fonte 2.7-V, 3.3-V, e 5-V e da lógica
• Pacote QSOP-16 pequeno
• Segurança e aprovações reguladoras
– Isolamento 2500-VRMS para 1 minuto por UL 1577
– Isolamento 4242-VPK pelo VDE do RUÍDO V V 0884-10
(VDE V 0884-10): 2006-12, tensão de funcionamento de 566 VPK
– Observação de aceitação componente 5A de CSA, de extremidade do IEC 60950-1 e do IEC 61010-1 padrões do equipamento
– Certificação de CQC por GB 4943.1-2011
Aplicações de ISO7140CCDBQR
• Isolamento de uso geral
– Fieldbus industrial
– Profibus
– Modbus™
– Ônibus de dados de DeviceNet
– RS-232, RS-485
– Relação periférica de série
Classificações ambientais & da exportação de ISO7140CCDBQR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
