DBL1010HB-100 M-R Integrated Circuit Chip 7-18V 1KHZ de baixo nível de ruído
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DBL1010HB-100M-R |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração do diodo: | Cátodo comum de 1 par | Tecnologia: | Schottky |
|---|---|---|---|
| Tensão - reverso da C.C. (Vr) (máximo): | 170 V | Atual - média retificada (Io) (pelo diodo): | 8A |
| Tensão - dianteira (Vf) (máximo) @ se: | 920 milivolt @ 8 A | Velocidade: | =< rápido 500ns da recuperação, > 200mA (Io) |
| Atual - escapamento reverso @ Vr: | µA 15 @ 170 V | Temperatura de funcionamento - junção: | 175°C (máximo) |
Descrição de produto
DBL1010HB-100 M-R Integrated Circuit Chip 7-18V 1KHZ de baixo nível de ruído
Salvo disposição em contrário, Vcc=10V, f=1KHz, Rg=600, RL=10K. Ta=25°C
Especificações de DBL1010HB-100M-R
(Salvo disposição em contrário, Vcc=10V, f=1KHz, Rg=600, RL=10K. Ta=25°C)
| Características | símbolo | Circuito do teste | Condições de teste | mina | tipo | máximo | unidade |
| Corrente quieta | OIC | 1 | - | 5,5 | 8,5 | miliampère | |
| Ganho da tensão do laço aberto | GVO | 1 | Cf =100μF, Rf =0 | - | 100 | - | DB |
| Entrada equivalente | VOM | 2 |
THD 0,5%, APANHAR a igualação |
2 | 2,8 | Vrms | |
| tensão do ruído | VNI | 2 | Rg =2.2kΩ BPF15HZ-30kHz | - | 1 | 2,5 | µVrms |
| resistência de entrada | RIN | 2 | Vo =1Vrms | - | 100 | - | kΩ |
| separação de canal | CHSEP | 2 | f=10kHz, Rg 2.2kΩ Vo =1Vrms |
- | 70 | - | DB |
| Rejeção da ondinha | R.R. | 2 | f=100Hz, VIN =1Vrms CB sem conexão |
- | 50 | - | DB |
| Relação de abafamento | M.R. | 2 | Vg =1V, OdB 1 Vrms. | 80 | - | DB |
Características de DBL1010HB-100M-R
* ganho de alta tensão: Gvo 100dB (tipo) em f=1kHz
* separação de canal excelente e ondinha alta
rejeção: CHSEP. 70dB (tipo)
R.R.=50dB (tipo.)
* de baixo nível de ruído: VNI = 1.0μVrms (tipo)
Em Rg 2.2k.Ω = 15Hz-30kHz
* acessório de abafamento do circuito: 2V≧V9≧0.9V
* escala larga da tensão de fonte do funcionamento: Vcc = 7-18V.
* separação de canal excelente e ondinha alta
rejeção: CHSEP. 70dB (tipo)
R.R.=50dB (tipo.)
* de baixo nível de ruído: VNI = 1.0μVrms (tipo)
Em Rg 2.2k.Ω = 15Hz-30kHz
* acessório de abafamento do circuito: 2V≧V9≧0.9V
* escala larga da tensão de fonte do funcionamento: Vcc = 7-18V.
Aplicações de DBL1010HB-100M-R
* uso estereofônico do carro ou da casa.

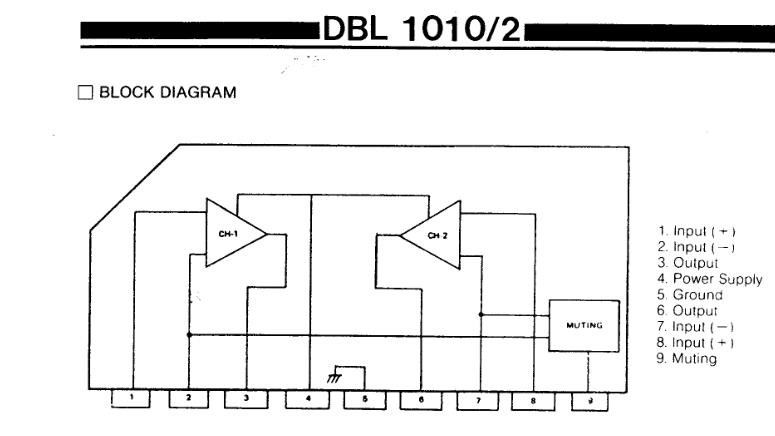

* DBL 1010 é 8 SORVOS, Pin9 (função: Corte de Muteing).
