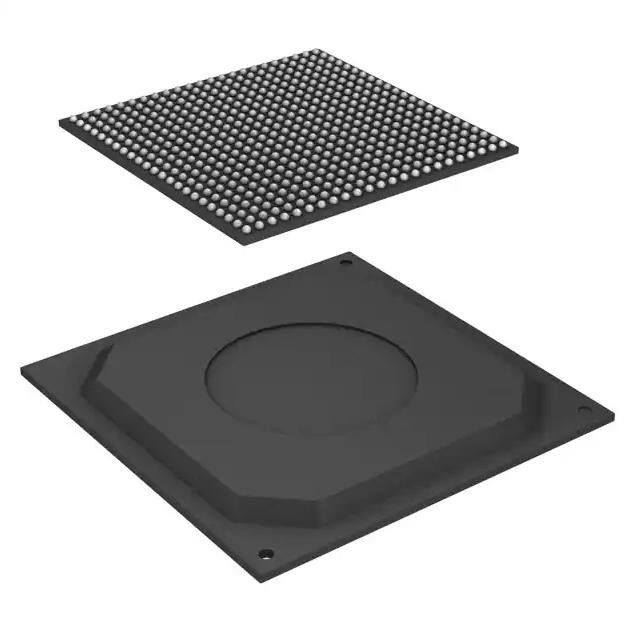

Transistor CI Chip Ic Mpu I.Mx53 800mhz 529fbga de MCIMX537CVV8C
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MCIMX537CVV8C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Série: | i.MX53 | Pacote: | Bandeja |
|---|---|---|---|
| Estado do produto: | Obsoleto | Processador do núcleo: | ARM® Cortex®-A8 |
| Número de núcleos/largura do ônibus: | 1 núcleo, de 32 bits | Velocidade: | 800MHz |
| Co-Processors/DSP: | Multimídia; NEON™ SIMD | RAM Controllers: | LPDDR2, DDR2, DDR3 |
Descrição de produto
Transistor CI Chip Ic Mpu I.Mx53 800mhz 529fbga de MCIMX537CVV8C
Núcleo de IC i.MX53 1 do microprocessador de ARM® Cortex®-A8, 800MHz de 32 bits 529-FBGA (19x19)
Especificações de MCIMX537CVV8C
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microprocessadores | |
| Mfr | NXP EUA Inc. |
| Série | i.MX53 |
| Pacote | Bandeja |
| Estado do produto | Obsoleto |
| Processador do núcleo | ARM® Cortex®-A8 |
| Número de núcleos/largura do ônibus | 1 núcleo, de 32 bits |
| Velocidade | 800MHz |
| Co-Processors/DSP | Multimédios; NEON™ SIMD |
| RAM Controllers | LPDDR2, DDR2, DDR3 |
| Aceleração dos gráficos | Sim |
| Controladores da exposição & da relação | Teclado numérico, LCD |
| Ethernet | 10/100Mbps (1) |
| SATA | SATA 1.5Gbps (1) |
| USB | USB 2,0 (2), USB 2,0 + PHY (2) |
| Tensão - I/O | 1.3V, 1.8V, 2.775V, 3.3V |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Características de segurança | O BRAÇO TZ, segurança da bota, criptografia, RTIC, Fusebox seguro, JTAG seguro, memória segura, RTC seguro, altera a detecção |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 529-FBGA |
| Pacote do dispositivo do fornecedor | 529-FBGA (19x19) |
| Relações adicionais | 1-Wire, AC'97, LATA, ² C de I, ² S de I, MMC/SD, SAI, SPI, SSI, UART |
| Número baixo do produto | MCIMX537 |
Características de MCIMX537CVV8C
O processador de aplicações dos multimédios i.MX53 (AP) é baseado na plataforma do BRAÇO, que tem características thefollowing:
• Instrução MMU, L1 e esconderijo dos dados L1
• Esconderijo L2 unificado
• Frequência máxima do núcleo (que inclui o néon, o esconderijo VFPv3 e L1): 800 megahertz
• Co-processador de néon (meio de SIMD que processa a arquitetura) e de vírgula flutuante do vetor co-processador (VFP-Lite) que apoia VFPv3
• TrustZone o sistema de memória consiste nos seguintes componentes:
• Ao nível 1 esconderijo:
— Instrução (Kbyte 32)
— Dados (Kbyte 32)
• Esconderijo ao nível 2:
— Instrução e dados unificados (Kbyte 256)
• Memória (interna) do nível 2:
— ROM da bota, incluindo HAB (Kbyte 64)
— Multimédios internos/compartilhados, acesso rápido RAM (Kbyte 128)
— RAM seguro/não-seguro (Kbyte 16)
• Relações externos da memória:
— 16/32-bit DDR2-800, LV-DDR2-800 ou DDR3-800 até 2 Gbyte
— LPDDR2 de 32 bits
— flash de 8/16-bit NAND SLC/MLC, até 66 megahertz, CCE 4/8/14/16-bit
— 8/16-bit NEM flash, PSRAM, e RAM celular.
— modo multiplexado NEM flash de 32 bits, PSRAM & RAM celular.
— (modo de DTACK) relação assíncrona de 8 bits de EIM.
— Todos os pinos de EIM muxed em outras relações (dados com pinos de NFC). A lógica muxing do I/O seleciona o porto de EIM, como muxing preliminar na bota do sistema.
— Samsung OneNAND™ e o NAND controlado que incluem o eMMC rev até 4,4 (em I/Omode muxed)
O sistema i.MX53 é construído em torno do seguinte sistema em relações da microplaqueta:
• AMBA 64-bit AXI v1.0 ônibus-usou-se pela plataforma do BRAÇO, pelos aceleradores dos multimédios (tais como VPU, IPU, GPU3D, GPU2D) e pelo controlador externo da memória (EXTMC) que opera-se em 200 megahertz.
• AMBA de 32 bits AHB 2,0 ônibus-usou-se pelo resto dos periféricos do mestre do ônibus que operam-se em 133 megahertz.
• ônibus ônibus-periférico de 32 bits do IP usado para o controle (e o tráfego de dados lento) da maioria de dispositivos periféricos do sistema que operam-se em 66 megahertz.
Aplicações de MCIMX537CVV8C
— Três portos I2S/SSI/AC97, apoiando até 1,4 Mbps, cada um conectado ao áudio
multiplexer
(AUDMUX) fornecendo quatro portos externos.
— Cinco portos de UART RS232, até 4,0 Mbps cada um. Um apoia 8 o fio, os outros quatro
apoio
4-wire.
— Dois portos aumentados de alta velocidade de CSPI (ECSPI) mais um porto de CSPI
— Três I2
Portos de C, apoiando 400 kbps
— Controlador rápido dos ethernet, projetado ser complacente com IEEE1588 V1, 10/100
Mbps
— Duas relações da rede da área do controlador (FlexCAN), 1 Mbps cada um
— Sony Phillips Digital Interface (SPDIF), Rx e Tx
— Porto chave da almofada (KPP)
— Dois moduladores da largura do impulso (PWM)
— GPIO com capacidades da interrupção
Classificações ambientais & da exportação de MCIMX537CVV8C
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
