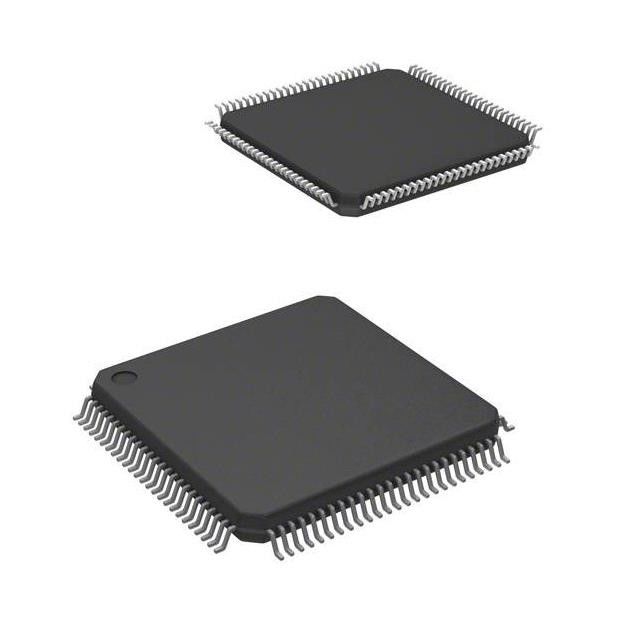

Transistor CI Chip Ic Mcu 32bit 256kb 100lqfp instantâneo de MC56F84789VLL
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MC56F84789VLL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | NXP EUA Inc. | Série: | 56F8xxx |
|---|---|---|---|
| Pacote: | Bandeja | Estado do produto: | Ativo |
| Processador do núcleo: | 56800EX | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 100MHz | Conectividade: | CANbus, ² C de I, LINbus, SCI, S |
Descrição de produto
Transistor CI Chip Ic Mcu 32bit 256kb 100lqfp instantâneo de MC56F84789VLL
FLASH de 32 bits 100-LQFP do Único-núcleo 100MHz 256KB de IC do microcontrolador de 56800EX 56F8xxx (256K x 8) (14x14)
Especificações de MC56F84789VLL
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | NXP EUA Inc. |
| Série | 56F8xxx |
| Pacote | Bandeja |
| Estado do produto | Ativo |
| Processador do núcleo | 56800EX |
| Tamanho de núcleo | Único-núcleo de 32 bits |
| Velocidade | 100MHz |
| Conectividade | CANbus, ² C de I, LINbus, SCI, SPI |
| Periféricos | A baixa de pressão detecta/restauração, acesso direto da memória, LVD, POR, PWM, WDT |
| Número de I/O | 86 |
| Tamanho de memória do programa | 256KB (256K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 2K x 8 |
| RAM Size | 32K x 8 |
| Tensão - fonte (Vcc/Vdd) | 3V ~ 3.6V |
| Conversores de dados | A/D 16x12b, 16x16b; D/A 1x12b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 100-LQFP |
| Pacote do dispositivo do fornecedor | 100-LQFP (14x14) |
| Número baixo do produto | MC56F84 |
Características de MC56F84789VLL
• Esta família de controladores do sinal digital (DSCs) é baseada no núcleo 56800EX de 32 bits. Cada dispositivo combina, em uma única microplaqueta, na potência de processamento de um DSP e na funcionalidade de um MCU com um grupo flexível de periféricos apoiar muitas aplicações do alvo:
– Controle industrial
– Aparelhos eletrodomésticos
– Sensores espertos
– Sistemas do fogo e de segurança
– fonte de alimentação do Comutar-modo e gestão do poder
– Fonte de alimentação ininterrupta (UPS)
– Gerador solar e de energias eólicas
– Medida do poder
– Controlo do motor (ACIM, BLDC, PMSM, SÊNIOR, deslizantes)
– Ferramentas elétricas Handheld
– Interruptor
– Dispositivo médico/equipamento
– Instrumentação
– Iluminação
• DSC baseou no núcleo 56800EX de 32 bits
– Até 100 MIPS em 100 megahertz de frequência do núcleo
– Funcionalidade de DSP e de MCU em uma arquitetura unificada, C-eficiente
• memória da Em-microplaqueta
– Uma memória Flash de até 288 KB (256 KB + 32 KB), incluindo até 32 KB FlexNVM
– Até 32 KB RAM
– Até 2 KB FlexRAM com capacidade de EEE
– Execução de programa de 100 megahertz da memória Flash interna e do RAM
– a memória Flash e RAM da Em-microplaqueta podem ser traçados em espaços de memória do programa e dos dados
• Analógico – dois de alta velocidade, 8 canais, 12 CAD mordidos com x2 dinâmico, amplificador x4 programável
– Um 20 canal, CAD de 16 bits
– Quatro comparadores análogos com integrado 6 referências do bocado DAC
– Um 12 bocado DAC
• PWMs e temporizadores
– Dois módulos do eFlexPWM com até 24 saídas de PWM, uma que inclui 8 canais com colocação de alta resolução de NanoEdge
– Temporizador de 16 bits do quadrilátero dois (2 x 4 temporizadores de 16 bits)
– Dois temporizadores de intervalo periódicos (poços)
– Um decodificador da quadratura
– Dois blocos programáveis do atraso (PDBs)
• Relações de comunicação
– Três módulos enfileirados de alta velocidade de SCI (QSCI) com
Funcionalidade do escravo de LIN
– Até três módulos enfileirados de SPI (QSPI)
– Dois portos SMBus-compatíveis de I2C
– Um módulo flexível da rede da área do controlador (FlexCAN)
• Segurança e integridade
– Gerador cíclico da verificação de redundância (centro de detecção e de controlo)
– Computador que opera corretamente o cão de guarda (da BOBINA)
– Monitor externo do cão de guarda (EWM)
• Pulsos de disparo
– Dois osciladores de abrandamento da em-microplaqueta: 8 megahertz (400 quilohertz no modo à espera) e 32 quilohertz
– Oscilador do cristal/ressonador
• Sistema
– Controlador de acesso direto da memória
– Integrado poder-na restauração (POR) e no módulo de baixa voltagem da restauração da interrupção (LVI) e da baixa de pressão
– conexão da barra transversal do Inter-módulo
– Emulation da em-microplaqueta de JTAG/enhanced (EOnCE) para discreta, eliminação de erros do tempo real
Comparador de MC56F84789VLL
• Escala completa da comparação do trilho-à-trilho
• Apoio para o alto e baixo - modos da velocidade
• A fonte de entrada selecionável inclui os pinos externos e DACs interno
• Polaridade programável da saída
• 6 bocado DAC programável como uma referência da tensão pelo comparador
• Três níveis programáveis da histerese
• Interrupção selecionável na aumentar-borda, na cair-borda, ou no pino de madeira de uma saída do comparador
Classificações ambientais & da exportação de MC56F84789VLL
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
