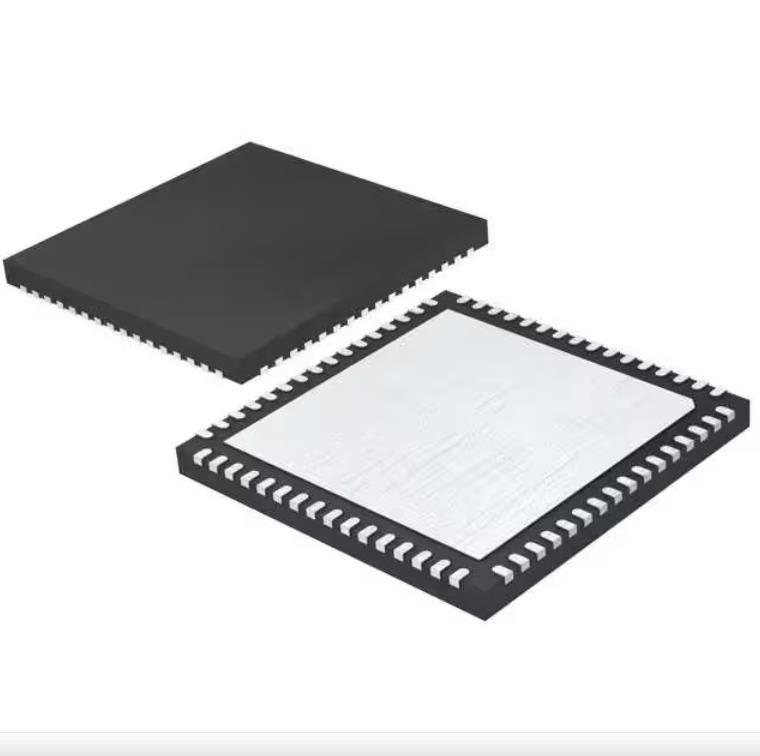

Circuito integrado Chip Mcu 16bit 64kb 64vqfn instantâneo de MSP430F5247IRGCR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MSP430F5247IRGCR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Processador do núcleo: | MSP430 CPUXV2 |
|---|---|---|---|
| Tamanho de núcleo: | de 16 bits | Velocidade: | 25MHz |
| Conectividade: | ² C de I, IrDA, SPI, UART/USART | Periféricos: | A baixa de pressão detecta/restauração, acesso direto da memória, POR, PWM, WDT |
| Número de I/O: | 53 | Tamanho de memória do programa: | 64KB (64K x 8) |
Descrição de produto
Circuito integrado Chip Mcu 16bit 64kb 64vqfn instantâneo de MSP430F5247IRGCR
FLASH de 16 bits 64-VQFN de IC 25MHz 64KB do microcontrolador de MSP430 CPUXV2 MSP430F5xx (64K x 8) (9x9)
Especificações de MSP430F5247IRGCR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | MSP430F5xx |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Processador do núcleo | MSP430 CPUXV2 |
| Tamanho de núcleo | de 16 bits |
| Velocidade | 25MHz |
| Conectividade | ² C de I, IrDA, SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, acesso direto da memória, POR, PWM, WDT |
| Número de I/O | 53 |
| Tamanho de memória do programa | 64KB (64K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | - |
| RAM Size | 8K x 8 |
| Tensão - fonte (Vcc/Vdd) | 1.8V ~ 3.6V |
| Conversores de dados | A/D 12x10b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 64-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 64-VQFN (9x9) |
| Número baixo do produto | MSP430F5247 |
Características de MSP430F5247IRGCR
• Baixa escala da fonte-tensão: 3,6 V para baixo a 1,8 V
• Ultra-baixo consumo de potência
– Modo ativo (SÃO): todos os pulsos de disparo de sistema 290 µA/MHz ativos em 8 megahertz, 3,0 V, execução de programa instantânea 150 µA/MHz (típicos) em 8 megahertz, 3,0 V, execução de programa de RAM (típica)
– Modo à espera (LPM3): pulso de disparo de tempo real (RTC) com cristal, cão de guarda, e supervisor operacional, retenção completa da fonte de RAM, excitação rápida: µA 1,9 µA em 2,2 V, 2,1 no oscilador (típico) da baixa potência de 3,0 V (VLO), contador, cão de guarda, e supervisor de uso geral operacional, retenção completa da fonte de RAM, excitação rápida: µA 1,4 em 3,0 V (típicos)
– Fora do modo (LPM4): retenção completa de RAM, supervisor operacional, excitação rápida da fonte: µA 1,1 em 3,0 V (típicos)
– Modo da parada programada (LPM4.5): 0,18 µA em 3,0 V (típicos)
• Acorde do modo à espera em 3,5 µs (típicos)
• arquitetura de 16 bits do RISC, memória prolongada, até o pulso de disparo de sistema 25-MHz
• Sistema flexível da poder-gestão
– LDO inteiramente integrado com tensão de fonte regulada programável do núcleo
– Supervisão, monitoração, e baixa de pressão da tensão de fonte
• Sistema de pulso de disparo unificado
– Laço de controle de FLL para a estabilização da frequência
– Fonte de baixa frequência do pulso de disparo interno da baixa potência (VLO)
– Fonte de referência interna aparada de baixa frequência (REFO)
– cristais de relógio 32-kHz (XT1)
– Cristais de alta frequência até 32 megahertz (XT2)
• o temporizador de 16 bits TA0, Timer_A com captação cinco compara registros
• o temporizador de 16 bits TA1, Timer_A com captação três compara registros
• o temporizador de 16 bits TA2, Timer_A com captação três compara registros
• temporizador de 16 bits TB0, Timer_B com captação sete para comparar registros da sombra
• Duas relações de comunicação de série universais (USCIs)
– USCI_A0 e USCI_A1 cada apoio:
• UART aumentado com detecção automática da taxa de transmissão
• Codificador e decodificador de IrDA
• SPI síncrono
– USCI_B0 e USCI_B1 cada apoio:
• I2C
• SPI síncrono
• 10 morderam o conversor analógico-numérico (CAD) com referência interna, amostra-e-posse
• Comparador
• O multiplicador do hardware apoia operações de 32 bits
• A programação a bordo de série, tensão de programação não externo precisou
• acesso direto da memória interno de 3 canais
• Temporizador básico com característica do RTC
• A comparação do dispositivo resume os membros da família
Aplicações de MSP430F5247IRGCR
• Sistemas análogos do sensor
• Sistemas do sensor de Digitas
• Registadores de dados • Aplicações de uso geral
Classificações ambientais & da exportação de MSP430F5247IRGCR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
