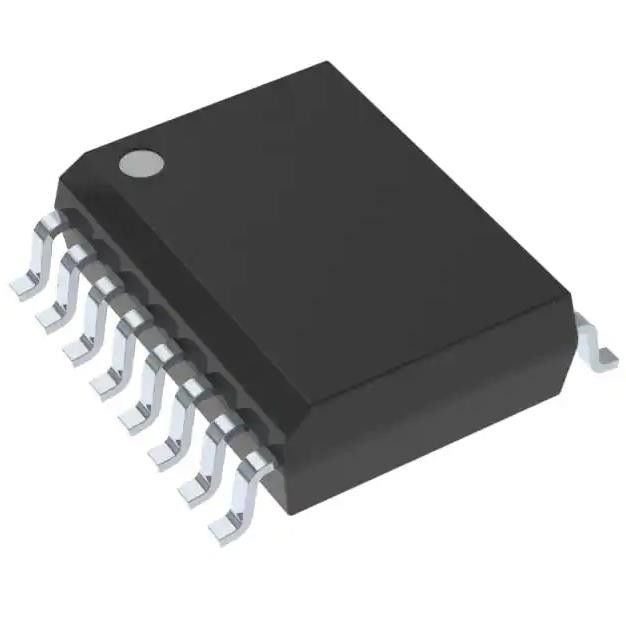

Canal 150Mbps 25kV/µs CMTI 16-SOIC do isolador 4243Vrms 4 de ISO7641FMDWR Digitas
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7641FMDWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de canais: | 4 | Entradas - lado 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo de canal: | Unidirecional | Tensão - isolamento: | 4243Vrms |
| Imunidade transiente do modo comum (minuto): | 25kV/µs | Taxa de dados: | 150Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 10.5ns, 10.5ns | Distorção da largura de pulso (máxima): | 2ns |
Descrição de produto
Canal 150Mbps 25kV/µs CMTI 16-SOIC do isolador 4243Vrms 4 de ISO7641FMDWR Digitas
Canal de uso geral 150Mbps 25kV/µs CMTI 16-SOIC do isolador 4243Vrms 4 de Digitas (0,295", largura de 7.50mm)
Especificações de ISO7641FMDWR
| TIPO | DESCRIÇÃO |
| Categoria | Isoladores |
| Isoladores de Digitas | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Tecnologia | Acoplamento capacitivo |
| Tipo | Uso geral |
| Poder isolado | Não |
| Número de canais | 4 |
| Entradas - lado 1/Side 2 | 3/1 |
| Tipo de canal | Unidirecional |
| Tensão - isolamento | 4243Vrms |
| Imunidade transiente do modo comum (minuto) | 25kV/µs |
| Taxa de dados | 150Mbps |
| TpLH/tpHL do atraso de propagação (máximo) | 10.5ns, 10.5ns |
| Distorção da largura de pulso (máxima) | 2ns |
| Tempo da elevação/queda (tipo) | 1.6ns, 1ns |
| Tensão - fonte | 2.7V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-SOIC (0,295", largura de 7.50mm) |
| Pacote do dispositivo do fornecedor | 16-SOIC |
| Número baixo do produto | ISO7641 |
Características de ISO7641FMDWR
• Sinalizando a taxa: 150 Mbps
• Consumo da baixa potência, ICC típico pelo canal (fontes 3.3-V):
– ISO7640FM: 2 miliampères em 25 Mbps
– ISO7641FM: 2,4 miliampères em 25 Mbps
• Baixo atraso de propagação: 7 ns típicos
• A saída opta o Baixo-estado no modo à prova de falhas
• Variação da temperatura larga: – 40°C a 125°C
• imunidade 50-KV/µs transiente, típica
• Longa vida com barreira do isolamento SiO2
• Opera-se dos níveis da lógica da fonte 2.7-V, 3.3-V, e 5-V
• Pacote largo do corpo SOIC-16
• Segurança e aprovações reguladoras
– 6000 VPK/4243 VRMS para 1 minuto por UL 1577
– Sobretensão transiente do VDE 6000 VPK, tensão de funcionamento de 1414 VPK pelo VDE do RUÍDO V V 0884-10 (VDE V 0884-10): 2006-12
– Observação de aceitação componente 5A de CSA, informação do dispositivo do IEC (1) padrão do equipamento da extremidade de 60950-1, de IEC 61010-1, e de IEC 60601-1
– o TUV 5 KVRMS reforçou a isolação por SOIC (16) 10,30 milímetros de × 7,50 milímetro EN/UL/CSA 61010-1
– CQC reforçou a isolação por GB4943.1-2011
Aplicações de ISO7641FMDWR
• Substituição do acoplador ótico dentro:
– Fieldbus industrial
– Profibus
– Modbus
– Ônibus de dados de DeviceNet™
– Relação do servocontrol
– Controlo do motor
– Fontes de alimentação
– Blocos da bateria
Classificações ambientais & da exportação de ISO7641FMDWR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
