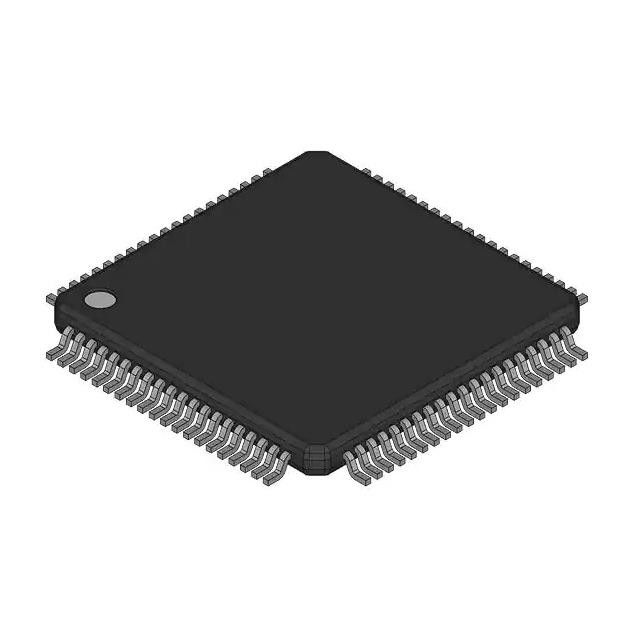

SAK-TC222S-16F133N AC Ic Chip Mcu 32bit 1mb Flash 80tqfp 128K x 8
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | C.A. DE SAK-TC222S-16F133N |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Processador do núcleo: | TriCore™ |
|---|---|---|---|
| Tamanho de núcleo: | Único-núcleo de 32 bits | Velocidade: | 133MHz |
| Periféricos: | ACESSO DIRETO DA MEMÓRIA, WDT | Número de I/O: | 59 |
| Tamanho de memória do programa: | 1MB (1M x 8) | Tipo da memória do programa: | FLASH |
Descrição de produto
SAK-TC222S-16F133N AC Transistor Ic Chip Ic Mcu 32bit 1mb Flash 80tqfp
TriCore™ AURIX™ Microcontrolador IC 32-Bit Single-Core 133MHz 1MB (1M x 8) FLASH PG-TQFP-80-7
Especificações de CA SAK-TC222S-16F133N
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Tecnologias Infineon |
| Series | AURIX™ |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Processador Núcleo | TriCore™ |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 133MHz |
| Conectividade | CANbus, FlexRay, LINbus, QSPI |
| Periféricos | DMA, WDT |
| Número de E/S | 59 |
| Tamanho da memória do programa | 1MB (1M x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 128K x 8 |
| Tamanho da RAM | 96K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 3,3V |
| Conversores de dados | A/D 24x12b |
| Tipo de oscilador | Externo |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | Almofada exposta 80-TQFP |
| Pacote de dispositivos do fornecedor | PG-TQFP-80-7 |
| Número do produto base | TC222S16 |
Características do SAK-TC222S-16F133N CA
A família de produtos TC22x / TC21x possui as seguintes características:
• Microcontrolador de alto desempenho com um núcleo de CPU
• CPU TriCore escalar com eficiência de energia (TC1.6E), com os seguintes recursos:
– Compatibilidade de código binário com TC1.6P
– Operação de 133 MHz em faixa de temperatura total
– 88 Kbytes de dados Scratch-Pad RAM (DSPR)
– 8 Kbytes de memória RAM para blocos de anotações (PSPR)
– Cache de instrução de 8 Kbytes (ICACHE)
- Buffer de leitura de 4 linhas (DRB)
• Núcleo paralelo para TC1.6E
• Múltiplas memórias no chip
– Todos os NVM e SRAM incorporados são protegidos por ECC
– Memória Flash de Programa de 1 Mbyte (PFLASH)
– Memória Flash de dados de 96 Kbytes (DFLASH) utilizável para emulação de EEPROM
– BootROM (BROM)
• Controlador DMA de 16 canais com transferência segura de dados
• Sistema de interrupção sofisticado (protegido por ECC)
• Estrutura de barramento on-chip de alto desempenho
– Cross Bar Interconnect (SRI) de 64 bits, proporcionando rápido acesso paralelo entre os mestres de barramento, CPUs e memórias
– System Peripheral Bus (SPB) de 32 bits para unidades periféricas e funcionais no chip
– Uma ponte de ônibus (Ponte SFI)
• Unidade de Gerenciamento de Segurança (SMU) lidando com alarmes do monitor de segurança
• Unidade de Teste de Memória com funções ECC, Inicialização de Memória e MBIST (MTU)
• Hardware I/O Monitor (IOM) para verificação de E/S digital
• Unidades Periféricas On-chip Versáteis
– Dois canais seriais assíncronos/síncronos (ASCLIN) com suporte LIN de hardware (V1.3, V2.0, V2.1e J2602) até 50 MBaud
– Quatro canais de interface SPI em fila (QSPI) com capacidade mestre e escravo de até 50 Mbit/s
– Um módulo MultiCAN+ com 3 nós CAN cada e 128 objetos de mensagem atribuíveis livres para altamanipulação de dados de eficiência via buffer FIFO e transferência de dados de gateway
– 4 canais de transmissão de Nibble de borda única (SENT) para conexão com sensores
– Um Módulo Temporizador Genérico (GTM) fornecendo um conjunto poderoso de filtragem de sinal digital e funcionalidade de temporizadorpara realizar gerenciamento de entrada/saída autônomo e complexo
– Um módulo Capture / Compare 6 (dois kernels CCU60 e CCU61)
– Uma unidade de temporização de uso geral 12 (GPT120)
• ADC de Aproximação Sucessiva Versátil (VADC)
– Cluster de 2 kernels ADC independentes
– Faixa de tensão de entrada de 0 V a 5,5 V (alimentação ADC)
• Portas de E/S programáveis digitais
• Suporte de depuração no chip para OCDS nível 1 (CPUs, DMA, On Chip Buses)
• Quatro/cinco fios JTAG (IEEE 1149.1) ou interface DAP (porta de acesso do dispositivo)
• Sistema de gerenciamento de energia e reguladores no chip
• Unidade Geradora de Relógio com Sistema PLL
• Regulador de Tensão Embutido
Informações sobre pedidos de SAK-TC222S-16F133N AC
O código de pedido para microcontroladores Infineon fornece uma referência exata para o necessárioprodutos.este pedidocódigo identifica:
• A própria derivada, ou seja, seu conjunto de funções, a faixa de temperatura e a tensão de alimentação
• A embalagem e o tipo de entrega.
Para os códigos de pedido disponíveis para TC212 / TC213 / TC214 / TC222 / TC223 / TC224, por favorconsulte o“Adendo da folha de dados do AURIX™ TC2x”, que resume todas as variantes disponíveis.
Classificações ambientais e de exportação de SAK-TC222S-16F133N AC
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
