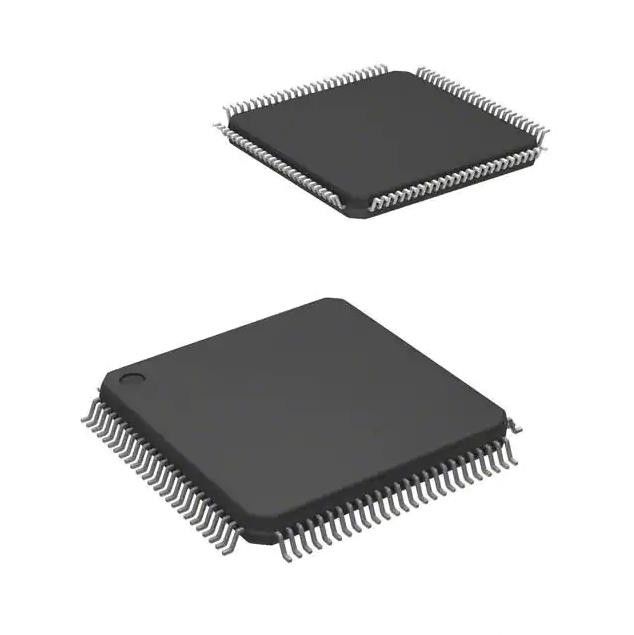

Componentes eletrônicos Mcu 32bit 128kb 100lqfp instantâneo de TMS320F28062FPZT CI
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TMS320F28062FPZT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | Texas Instruments | Série: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| Pacote: | Bandeja | Estado do produto: | Ativo |
| Processador do núcleo: | C28x | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 90MHz | Número de I/O: | 54 |
Descrição de produto
Transistor CI Chip Ic Mcu 32bit 128kb 100lqfp instantâneo de TMS320F28062FPZT
FLASH de 32 bits 100-LQFP do Único-núcleo 90MHz 128KB de IC do microcontrolador de C28x C2000™ C28x Piccolo™ (64K x 16) (14x14)
Especificações de TMS320F28062FPZT
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | C2000™ C28x Piccolo™ |
| Pacote | Bandeja |
| Estado do produto | Ativo |
| Processador do núcleo | C28x |
| Tamanho de núcleo | Único-núcleo de 32 bits |
| Velocidade | 90MHz |
| Conectividade | CANbus, ² C de I, McBSP, SCI, SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, acesso direto da memória, POR, PWM, WDT |
| Número de I/O | 54 |
| Tamanho de memória do programa | 128KB (64K x 16) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | - |
| RAM Size | 26K x 16 |
| Tensão - fonte (Vcc/Vdd) | 1.71V ~ 1.995V |
| Conversores de dados | A/D 16x12b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 105°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 100-LQFP |
| Pacote do dispositivo do fornecedor | 100-LQFP (14x14) |
| Número baixo do produto | TMS320 |
Características de TMS320F28062FPZT
• Processador central de 32 bits de grande eficacia (TMS320C28x)
– 90 megahertz (tempo de ciclo 11.11-ns)
– 16 o × 16 e 32 o × 32 multiplica e acumula operações (do MAC)
– 16 MAC duplo do × 16
– Arquitetura do ônibus de Harvard
– Operações atômicas
– Resposta e processamento rápidos da interrupção
– Modelo de programação unificado da memória
– Código-eficiente (em C/C++ e em conjunto)
• Unidade flutuante (FPU)
– Operações de vírgula flutuante nativas da único-precisão
• Acelerador programável da lei de controle (CLA)
– acelerador flutuante de 32 bits da matemática
– Executa o código independentemente do processador central principal
• Viterbi, matemática complexa, unidade do centro de detecção e de controlo (VCU)
– Estende o grupo de instrução de C28x para apoiar o complexo para multiplicar, operações de Viterbi, e a verificação cíclica de Redundency (o centro de detecção e de controlo)
• Memória encaixada
– Até 256KB do flash
– Até 100KB de RAM
– 2KB da único (OTP) ROM programável
• acesso de memória direta de 6 canais (acesso direto da memória)
• Baixo custo do dispositivo e de sistema
– Única fonte 3.3-V
– Nenhuma exigência arranjar em sequência de poder
– Integrado poder-na restauração e na restauração da baixa de pressão
– Modos de funcionamento da baixa potência
– Nenhum pino análogo do apoio
• Endianness: Pouco endian
• Apoio da varredura do limite de JTAG
– Porta de acesso do teste do padrão do padrão 1149.1-1990 de IEEE e arquitetura da varredura do limite
• Cronometrar
– Dois osciladores internos do zero-pino
– oscilador de cristal da Em-microplaqueta/entrada de pulso de disparo externo
– Módulo do temporizador de cão de guarda
– Circuitos faltantes da detecção do pulso de disparo
• Bloco periférico da expansão da interrupção (TORTA) que apoia todas as interrupções periféricas
• Três temporizadores de 32 bits do processador central
• Periféricos do controle avançado
• Até 8 módulos aumentados do modulador da largura do impulso (ePWM)
– 16 PWM canalizam total (8 HRPWM-capazes)
– Temporizador de 16 bits independente em cada módulo
• Três módulos aumentados entrada da captação (eCAP)
• Até 4 módulos de alta resolução da captação (HRCAP)
• Até 2 módulos aumentados do pulso do codificador da quadratura (eQEP)
• conversor analógico-numérico de 12 bocados (CAD), Amostra-e-posse dupla (que ENVIA E que SEGURA)
– Até 3,46 MSPS
– Até 16 canais
• sensor de temperatura da Em-microplaqueta
• chave mordida 128 e fechamento da segurança
– Protege blocos de memória seguros
– Impede a engenharia reversa dos firmware
• Periféricos da porta de série
– Dois módulos da relação de comunicações de série (SCI) [UART]
– Dois módulos da relação periférica da série (SPI)
– Um ônibus do Inter-Integrar-circuito (I2C)
– Um ônibus protegido Multichannel da porta de série (McBSP)
– Um controlador aumentado Area Network (eCAN)
– Ônibus de série universal (USB) 2,0 (veja a comparação do dispositivo para a disponibilidade)
• Modo de dispositivo da velocidade máxima
• Velocidade máxima ou modo de baixa velocidade do anfitrião
• Até 54 individualmente programáveis, pinos de uso geral multiplexados do entrada/saída (GPIO) com filtração da entrada
• Avançado elimine erros de características
– Funções da análise e do ponto de ruptura
– Tempo real para eliminar erros através do hardware
• Opções do pacote
– 80 o pino PFP e 100 o pino PZP PowerPAD™ aumentou termicamente o quadrilátero fino Flatpacks (HTQFPs)
– 80 pino PN e 100 quadrilátero Flatpacks do perfil baixo do pino PZ (LQFPs)
• Opções da temperatura
– T: – 40°C a 105°C
– S: – 40°C a 125°C
– Q: – 40°C a 125°C (qualificação da CEA Q100 para aplicações automotivos)
Aplicações de TMS320F28062FPZT
• Unidade exterior do condicionador de ar
• Controle da movimentação do operador da porta
• Inversor & controlo do motor
• Carregador a bordo (OBC) & sem fio
• Automatizado classificando o equipamento
• Controle do CNC
• Máquina de matéria têxtil
• Máquina de soldadura
• Módulo de poder da estação de carregamento de EV
• Módulo de carregamento do veículo sem fio
• Sistema de conversão do poder do armazenamento de energia (PCS)
• Inversor central
• Micro inversor
• Optimizer das energias solares
• Inversor da corda
• Módulo de controle da movimentação da C.A.
• Módulo da fase do poder da movimentação da C.A.
• Fase do poder do motor linear
• Módulo de controle servo da movimentação
• Módulo servo da fase do poder da movimentação
• movimentação do motor da C.A.-entrada BLDC
• movimentação do motor da C.C.-entrada BLDC
• AC-DC industrial
• UPS trifásico
Classificações ambientais & da exportação de TMS320F28062FPZT
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
